Отличия принтера SII CAPD347 M-E от модификаций SII CAPD347 J-E и SII CAPD347 E-E

June 3, 2020 319 просмотров
Компания Атол вместо CAPD347J-E стала поставлять вот такой печатающий механизм с автоотрезом - CAPD347M-E

Из официального источника:

"Печатающий механизм с автоотрезом SII CAPD347J-E больше не устанавливается в фискальные регистраторы АТОЛ FPrint-22ПТК, а также не отгружается для замены вышедших из строя печатающих механизмов в эксплуатируемых фискальных регистраторах данной модели.

Вместо данного печатающего механизма используется новая модель: «Печатающий механизм SII CAPD347 M-E», но в случае, если в фискальном регистраторе установлен блок управления ревизии ниже 6.3, то новый печатающий механизм должен подключаться через «Блок конвертора AL.P240.43.000-TPM_Adapter» посредством «KLS17-FFC-0.5-50P-L30A3/4 кабельная перемычка», напрямую подключать нельзя, это может привести к выходу из строя термопечатающего механизма и блока управления.

Если на АТОЛ 22Ф применяется печатающий механизм CAPD347M-E, а блок управления при этом AL.P240.40.000 rev. 5.25, 5.6 или 5.8, то необходимо подключить широкий шлейф ТПМ к разъему XT2 платы конвертора; подключить шлейф FFC/FPC к разъему ХТ1 платы конвертора.

!!!ВНИМАНИЕ!!! Металлические контакты на шлейфе ТПМ и шлейфе FFC/FPC должны быть направлены к верхним контактам разъемов ХТ1 и ХТ2 платы конвертора."

Действительно, новый печатающий механизм с автоотрезом CAPD347M-E поставляется с дополнительным обвесом: (47377) Переходная плата для SII CAPD347 M-E для БУ ниже 6.3 и (50819) Кабельная перемычка от переходной платы к SII CAPD347 M-E все в сборе, по прайсу Атол называется как (51977)Комплект: плата, шлейф, печатающий механизм SII CAPD347 М-E для АТОЛ Fprint 22ПТК

KLS17-FFC-0.5-50P-L30A3/4 кабельная перемычка ((50819) Кабельная перемычка от переходной платы к SII CAPD347 M-E)

Если установкой с кабельной перемычки проблем нет - рекомендации производителя предельно ясны и понятны: "Металлические контакты на шлейфе ТПМ и шлейфе FFC/FPC должны быть направлены к верхним контактам разъемов ХТ1 и ХТ2 платы конвертора"

То с блоком конвертора AL.P240.43.000-TPM_Adapter не все так просто, он однонаправленный, соотвественно разъемы требуется подключать именно так, как написано на плате конвертора, при этом нет полной уверенности, что неправильное подключение не приведет к потере работоспобности самой платы переходника и/или системной платы с печатающим механизмом

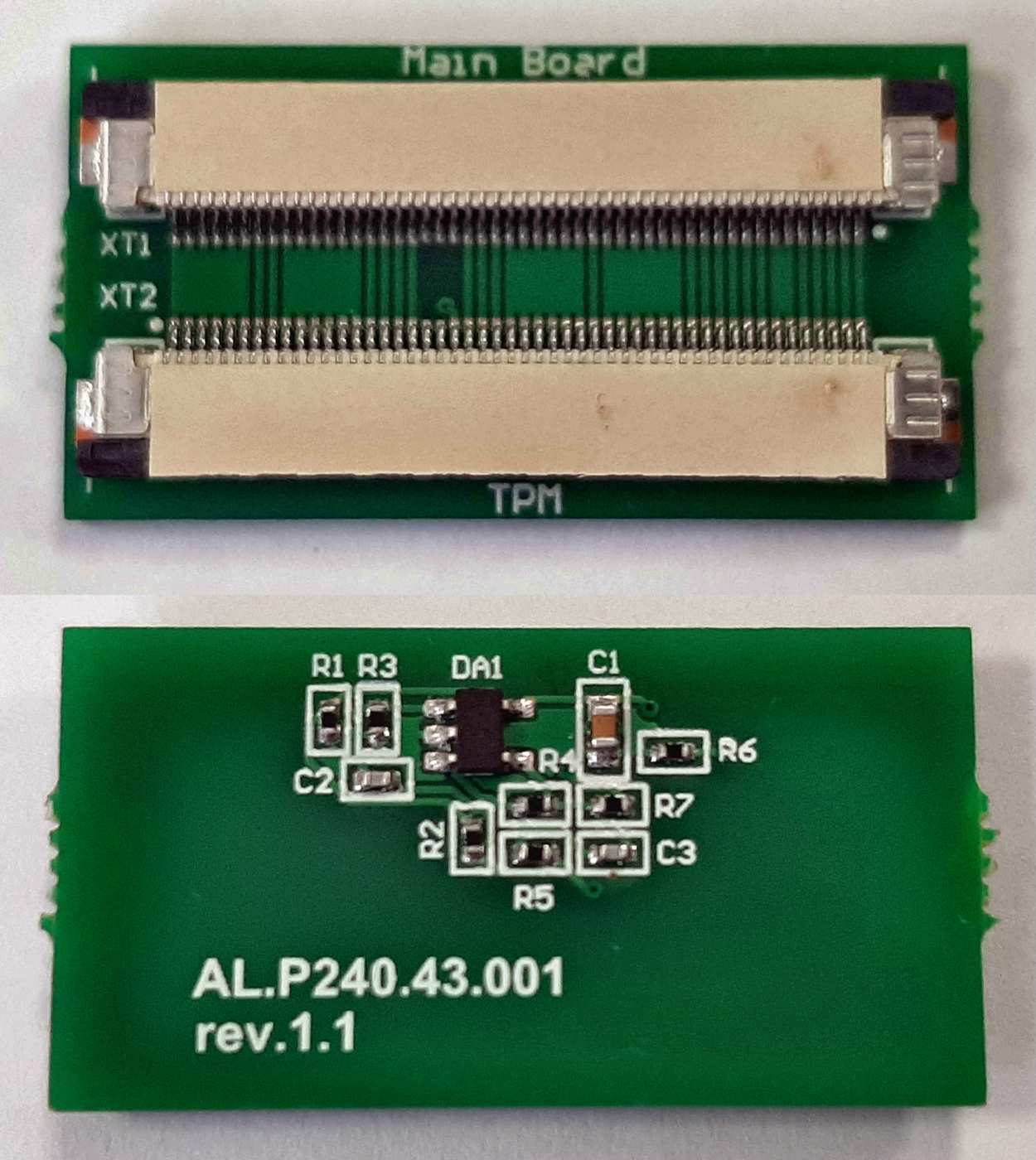

Судя по маркировке AL.P240.43.001 rev.1.1 на плате конвертора AL.P240.43.000-TPM_Adapter ((47377) Переходная плата для SII CAPD347 M-E для БУ ниже 6.3) - можно предположить, что плата подвергается значительной доработке в короткие сроки, а значит вскоре нас ждет новая номенклатура в ЭТС

Судя по схеме, все отличия печатающего механизма с автоотрезом CAPD347M-E от печатающего механизма с автоотрезом CAPD347J-E только в  терморезисторе печатающей головки. Это хорошая новость, ведь если случайно перепутать принтера, и ошибочно установить CAPD347M-E в плату ниже rev 6.3 без переходника, то самоуничтожения принтера и/или системной платы не произойдет. Есть и плохая новость - отличить принтер по  терморезистору  не удастся, обе модификации принтера: и старый вариант, и новый вариант имеют одинаковое сопротивление терморезистора ТПГ - 22,0-27,9кОм при комнатной температуре. Учитывая, что надпись CAPD347M-E на корпусе легко стирается, то можно ожидать дополнительных проблем связанных с идентификацией не маркированных ТПУ.

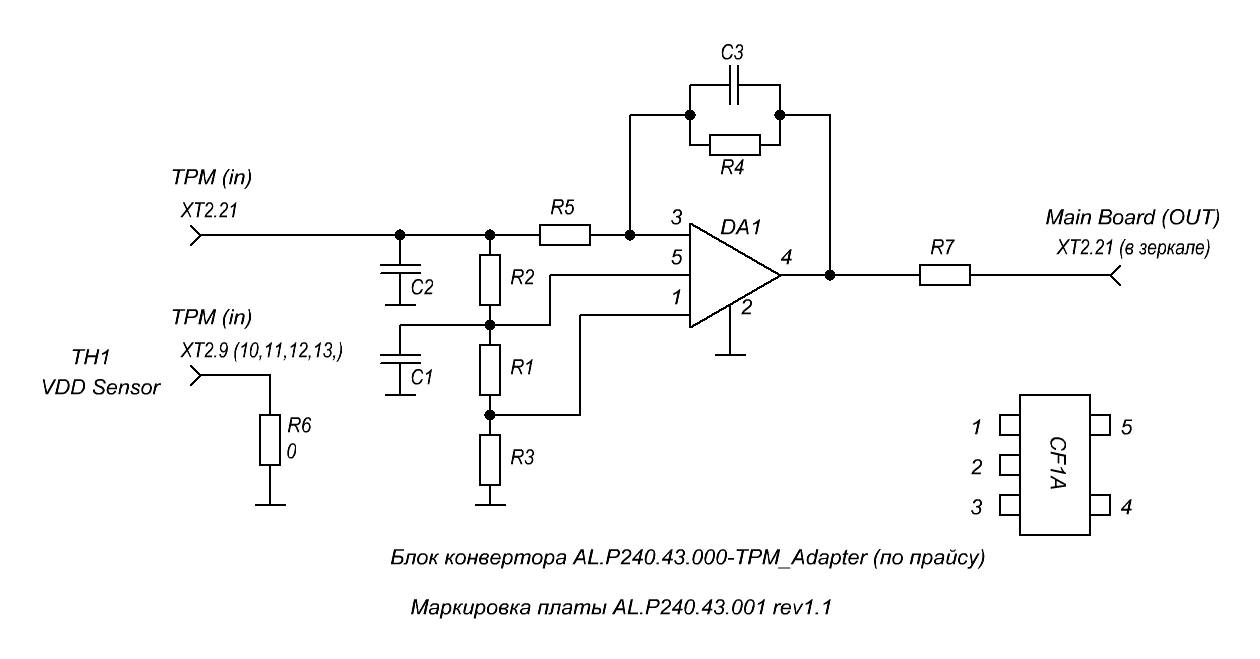

Схема блока конвертора AL.P240.43.000-TPM_Adapter определить тип микросхемы не удалось, предположительно, это операционный усилитель, где питание подается на 5 ножку, а земля на 2 ножку

Согласно методике производителя, печатающий механизм с автоотрезом CAPD347M-E подключается к плате ниже rev 6.3 следующим образом - контактами вверх, хотя это и так очевидно.

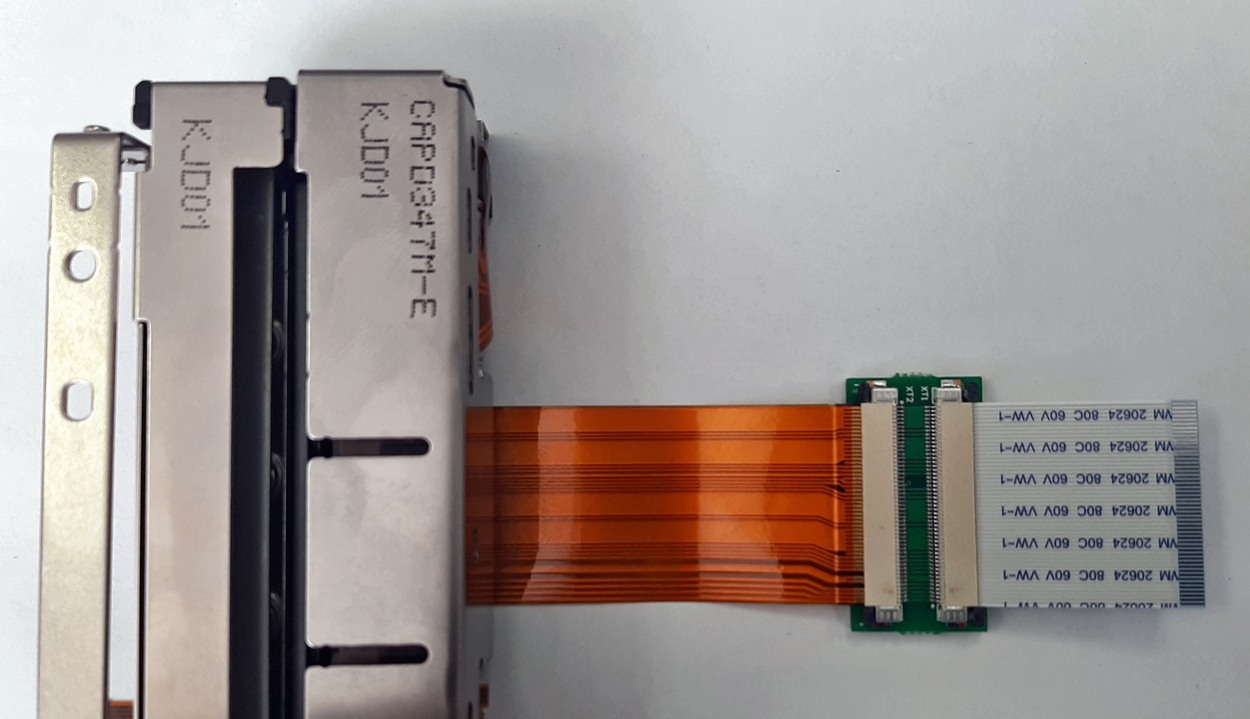

Вариант подключения печатающего механизма с автоотрезом CAPD347M-E к плате ниже rev 6.3 - металлические контакты на шлейфе ТПМ и шлейфе FFC/FPC должны быть направлены к верхним контактам разъемов ХТ1 и ХТ2 платы конвертора

Производитель предоставил таблицу совместимости печатающего механизма с автоотрезом CAPD347M-E к системным платам разных ревизий.

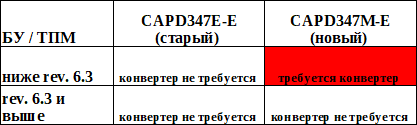

Таблица совместимости блоков управления и термопечатающих устройств

Исходя из таблицы, старый печатающий механизм с автоотрезом CAPD347J-E совместим со всеми модификациями системных плат, а печатающий механизм с автоотрезом CAPD347M-E совместим с системными платами ниже rev 6.3 только через переходник.

Важное замечание. На ККТ АТОЛ FPrint-22ПТК с системной платой 5.6 и ниже, устанавливались два типа принтеров CAPD347J-E и CAPD347Е-E, какие между ними различия - неизвестно, но оба принтера устанавливались в ККТ именно на заводе, значит можно говорить о 100% совместимости этих принтеров между собой и соотвественно на плату 5.6. и ниже эти принтера устанавливаются без конвертора.

Заключение.

Печатающий механизм с автоотрезом CAPD347Е-E - это первая модификация ТПУ, подходит для любых системных плат Атол 22Ф

Печатающий механизм с автоотрезом CAPD347J-E - это вторая модификация ТПУ, подходит для любых системных плат Атол 22Ф

Печатающий механизм с автоотрезом CAPD347M-E - это третья модификация ТПУ, подходит без конвертора только для  системных плат Атол 22Ф rev 6.3 и выше, для системных плат Атол 22Ф ниже rev 6.3 требуется добавочно устанавливать конвертер.

Справочная информация.

Из даташита 347 принтера:

Расшифровка аббревиатуры на принтере CAPD347
