Радиоприёмник VEF-202

5 июля 2015


Радиоприёмник VEF-202

Введение. Мы уже полгода разыскиваем конденсатор переменой емкости (КПЕ) для одной радиолюбительской поделки. Вялый опрос коллег и клиентов неожиданно дал результат, конденсатор принесли, правда в составе радиоприемника VEF-202.  Прежде чем распустить агрегат на запчасти рассмотрим устройство этого замечательного приёмника.

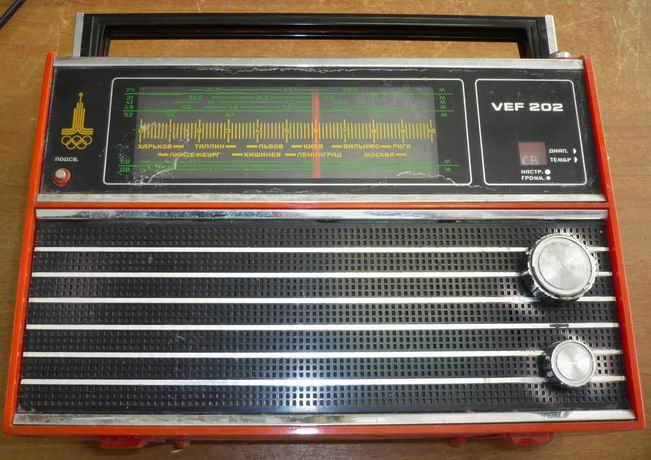

Красный цвет корпуса и олимпийская символика  делала этот приемник эксклюзивным вариантом, он даже стоил несколько дороже своего черного собрата. Попавший к нам раритет 1980 г.в. то есть имеет возраст 35 лет.


Радиоприёмник VEF-202, радиоприёмник II класса\АПП II\. Цена 113,72 руб

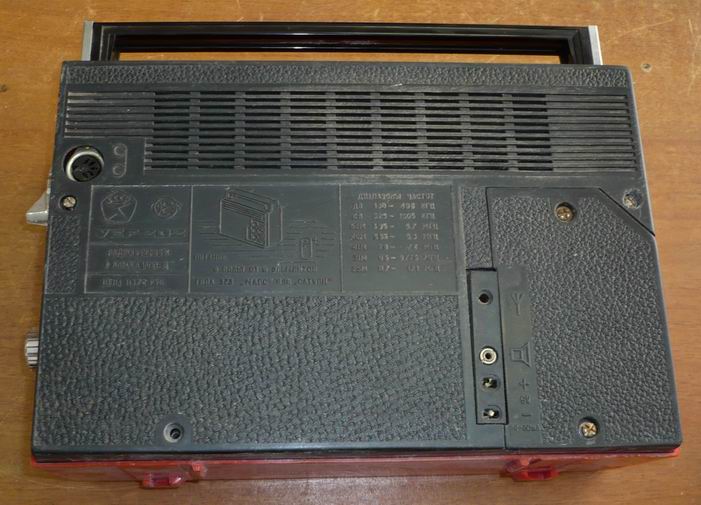

Обратная сторона примечательна таблицей диапазонов, в современном оборудовании такие данные обычно печатаются в паспорте.

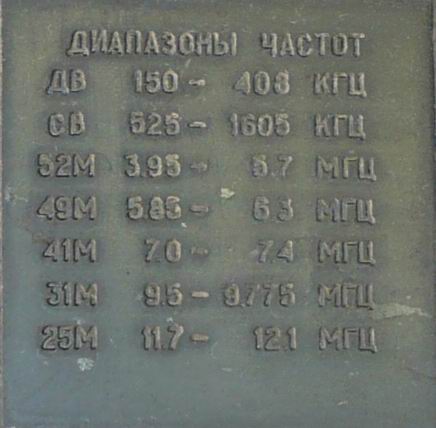

Данные по диапазонам частот указаны на задней стенке приемника, а не в паспорте.

На данных частотах в современном радиоэфире вряд ли можно услышать какую-либо радиостанцию, наглядный пример как современные технологии вытеснили радиоэфир как таковой.

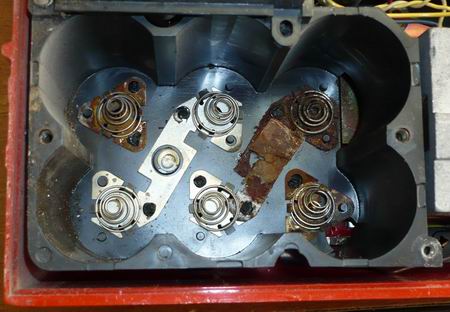

Приемник пришел к нам хоть и в нерабочем состоянии, но учитывая возраст, то состояние мы бы назвали идеальным. Пострадал только батарейный отсек, скорее всего протек электролит из батареек.


Отсек для батареек пострадал от времени больше всех.

У отсека для батареек было двойное назначение, в него устанавливался блок питания на 220В, был он штатным или покупался отдельно не знаем, но точно помним, что приемник мог работать от сети 220В.

Схемотехника.

Схема радиоприёмника VEF-202

Схема просто режет глаз современному радиолюбителю своей необычностью. Радиолюбитель может отметить почти полное сходство с радиоприемником Россия 303 (ПО «Полет»), который выпускали в Челябинске, разве что различие наблюдается в полосовом фильтре. В ВЭФ202 полосовой фильтр реализован на контурах с конденсаторами С53, С55, С57, С59, а в Poccии303 стоял полосовой фильтр в одном корпусе. В остальном различий между схемами не наблюдается.

Схема образца 70-80 годов.

  1. Первое, что бросается в глаза это все транзисторы прямой проводимости (PNP), что бы обеспечить работоспособность такой схемы на корпус требуется посадить на плюс.
  2. Корпус радиоприемник сидит на плюсе, а не на минусе как это мы привыкли видеть в современных устройствах.  На вскидку мы не смогли вспомнить современное оборудование с таким исполнением «земли», поэтому вся современная схемотехника реализована на транзисторах обратной проводимости(NPN).
  3. Полярные конденсаторы имеют двойную маркировку плюса на схеме, при этом отсутствует маркировка рабочего напряжения и номинал емкости. Например емкость С80 отмечена как 50 пФ, а емкость С81 отмечена как 500пФ. На самом деле это не так, конечно же имеется ввиду емкость в мкФ.
  4. Неполярные конденсаторы имеют странные значки в обозначении. Эти значки обозначают, что конденсаторы бумажные БМ или МБМ. Аналогично на схеме обозначаются неполярные конденсаторы других типов, при этом используются другие значки.

Устройство

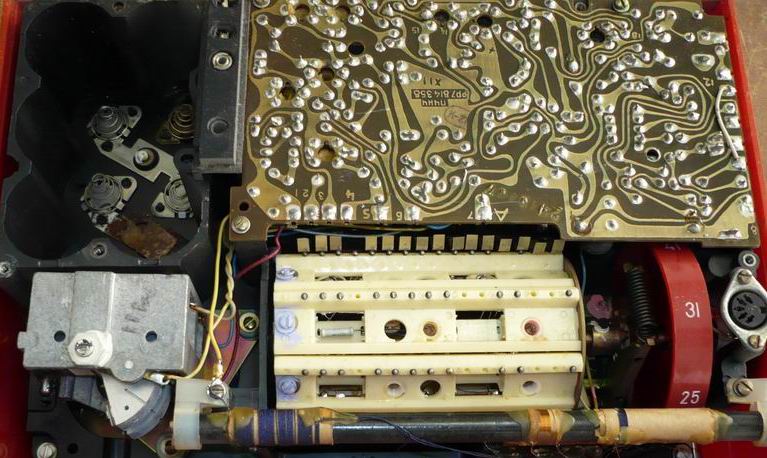

Радиоприёмник VEF-202 без задней крышки.

Приемник попал к нам без следов ремонта, вполне возможно, что его даже не ремонтировали.

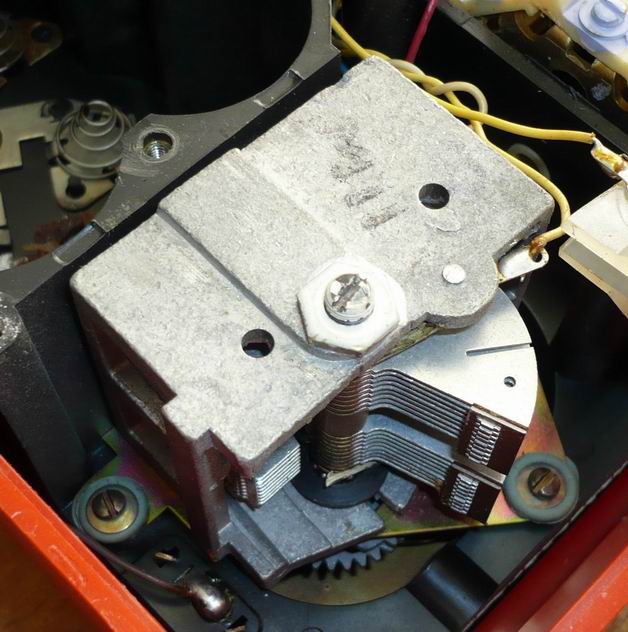

Конденсатор переменной емкости

Собственно именно этот конденсатор мы искали. Следует отметить крепление конденсатора, на силиконовых прокладках, для устранения микрофонного эффекта при регулировке.

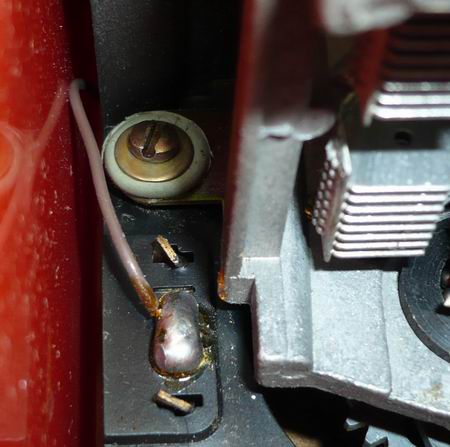

КПЕ установлен на силиконовых прокладках, для гашения микрофонного эффекта.

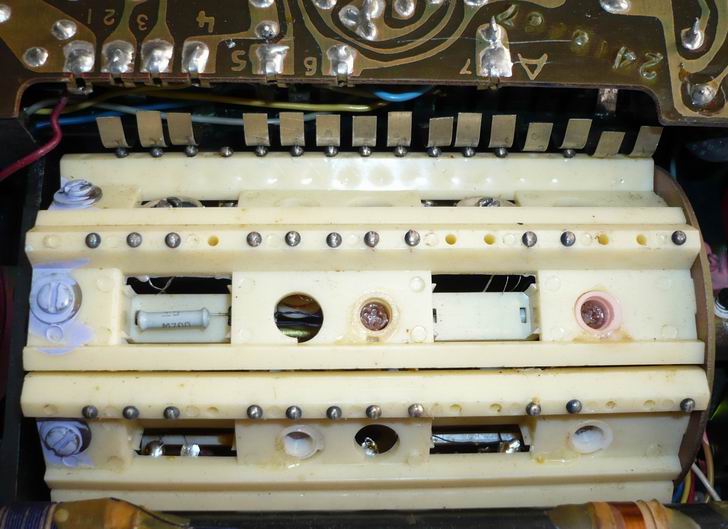

Селектор диапазонов и приемный узел выполнен по классической для тех времен схеме, для избежания потери жесткости приемных пружин на селекторе имелся пустой ряд без контактов, хранить приемник полагалось именно на пустой гребенке.


Селектор диапазонов и контактные площадки.

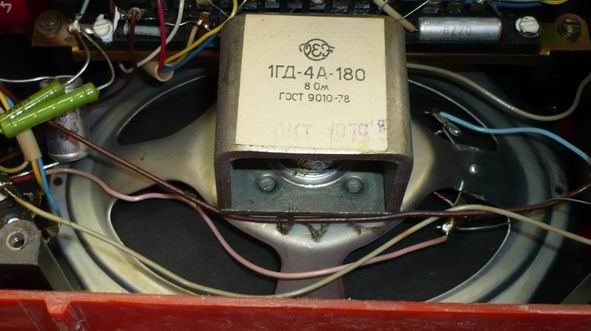

Широкополосный динамик 1ГД-4А-180 (8Ом) имеет конструкцию несколько отличную от современных динамиков. Качество звука было хорошим, о чем говорит второй класс приемника.


Широкополосный динамик 1ГД-4А-180 (8Ом)

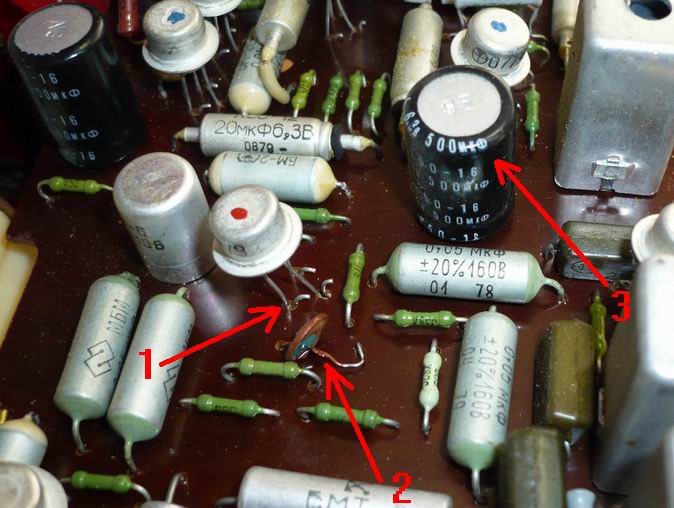

Плата так же удивила не только применяемыми радиодеталями, но исполнением.



Плата радиоприемника
  1. Ножки транзисторов выполнены довольно необычно заведены в плату и выведены обратно.
  2. Стабилитрон Д1 (7ГЕ1А-С) в цепи питания гетеродина настолько необычен, что поразил своим видом современных механиков.
  3. Конденсаторы в полимере несколько испортили раритетность находки, но конденсаторы не паяные, а значит в 79 году имело место применение подобных конденсаторов. Емкость в 500 мкФ, которую не встретишь у современных конденсаторов говорит о его древности.

Заключение. Конечно было бы правильно было бы починить радиоприемник и подарить какому ни будь коллекционеру, но КПЕ был нужнее, поэтому мы не стали ремонтировать радиоприемник и заниматься благотворительностью, а распустили его на зап. части. Думается такой приемник не является такой уж исторической ценностью, так как он был практически в каждой советской семье, и вполне логично, что такие экспонаты еще хранятся в бабушкиных кладовых.

UPD 06/07/2015. По невероятному стечению обстоятельств, весь приемник оказался в рабочем состоянии, даже не пришлось менять полярные конденсаторы, кроме ... конденсатора переменной емкости (КПЕ).
