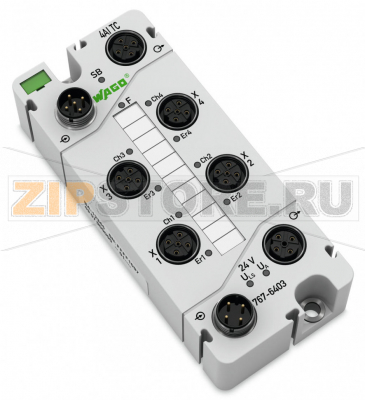

Этот аналоговый модуль ввода принимает измеренные значения от термопар и датчиков напряжения.
Характеристики:- 4 аналоговых входа для термопар*
- Возможность диагностики
- Возможность параметризации (диапазон измерений, предельные значения, фильтр, компенсация холодного спая, подстановочное значение, имитация и диагностика в реальном времени)
* Предварительно смонтированный соединитель для компенсации холодного спая доступен в виде принадлежности.
Комплект поставки:Технические данные
| Number of analog inputs | 4 |
| Total number of channels (module) | 4 |
| тип сигнала | Thermocouple Low voltages |
| Configurable type of signal | yes |
| Sensor connection | 4 x (2-conductor); Schirm extern uber Randelmutter |
| Разрешение [бит] | 16 Bit |
| Ширина данных процесса | 8 байт данных + состояние |
| Parametrierbare Funktionen | I/O diagnostics (per module): Undervoltage (ULS + UA) I/O diagnostics (per channel): Overrange/measuring range underflow; Limit value violation (min/max); Wire break Online simulation (per module): Diagnostics Online simulation (per channel): Lock/unlock; simulation value: (according to measuring range); Diagnostics Measuring range (per channel): parametrizable Limiting values (per channel): Min./Max. Linearization (per channel): Linear; Type B; C; E; J; K; N; R; S; T Cold junction compensation (per channel): Type: Fixed temperature; Compensation on the current input; Compensation on the previous input; Temperature: Value; Offset: Value Integration time (per channel): 2/ 4/ 8/ 16,7/ 20/ 30/ 60/ 120 ms Substitute value (per channel): Value |
| Защита | защита от переполюсовки для ULS и UA |
| Разрешение (по всему диапазону) | 0,1°C или 0,01 мВ |
| Температурный коэффициент | ±0,05 K/K (тип K) |
| Типы термометров | Thermocouple K; Configurable: B, C, E, J, N, R, S, T; Voltage sensors: ± 36 mV, ± 72 mV, ± 145 mV, ± 290 mV |
| Диапазон температур | Type-dependent from –100 to +1.800 °C |
| Диапазон измерений | Термопары: тип B: +200 - +1820°C тип C: 0 - +2320°C тип E: –250 - +1000°C тип J: –210 - +1200°C тип K: –210 - +1370°C тип N: –210 - +1300°C тип R: –50 - +1768°C тип S: –50 - +1768°C тип T: –210 - +400°C Датчики напряжения: MB1: ±36 мВ MB2: ±72 мВ MB3: ±145 мВ MB4: ±290 мВ |
| System and sensor supply voltage | DC 24 V(-25 … +30 %); Logik und Sensorik (ULS) |
| Current consumption: System and sensor | 40 mA |
| Field supply voltage | DC 24 V (-25 … +30 %); Aktorik (UA), nur zur Weiterleitung |
| Current consumption, field supply (module with no external load) | 5 mA |
| Изоляция | 500 V supply/system bus |

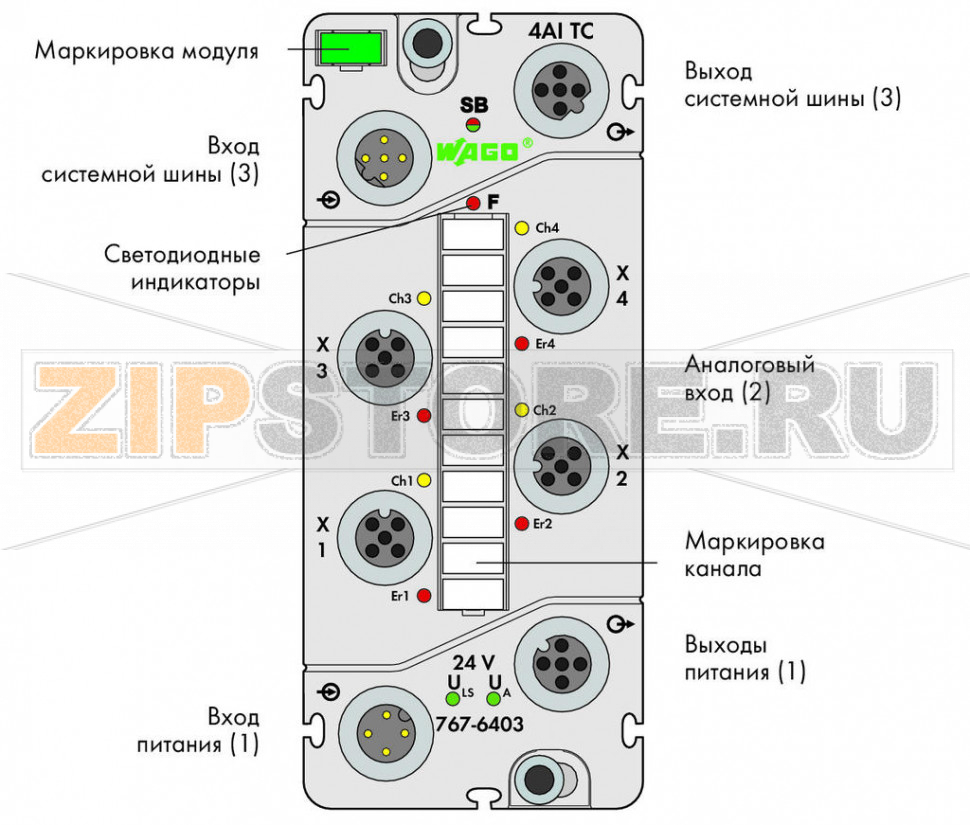

| Indicators | Red LED (F): Error status; Green/red/orange LED (SB): System bus status; Green LED (ULS, UA): Power supply status; Yellow LED (Ch1 … Ch4): Status AI 1 … AI 4; Red LED (Er1 … Er4): Error AI 1 … AI 4; Non-retentive displays |
| Current carrying capacity of the supply connections | 8 A |
Данные соединения

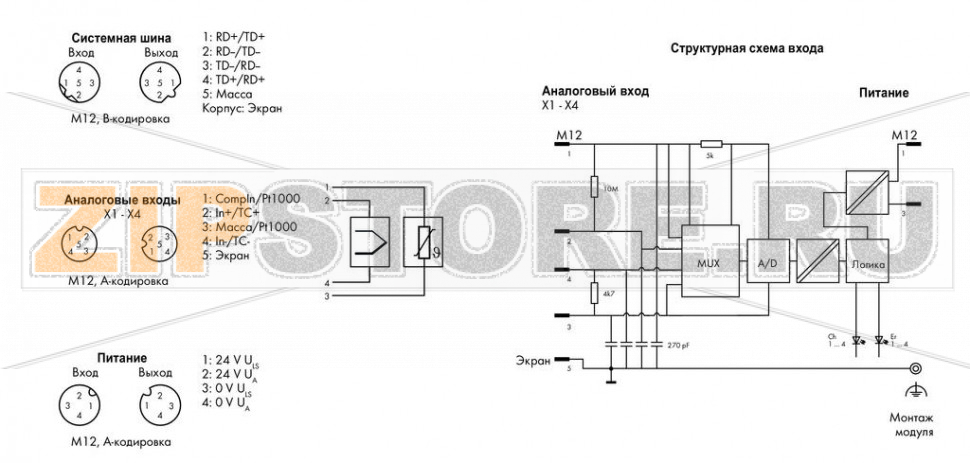

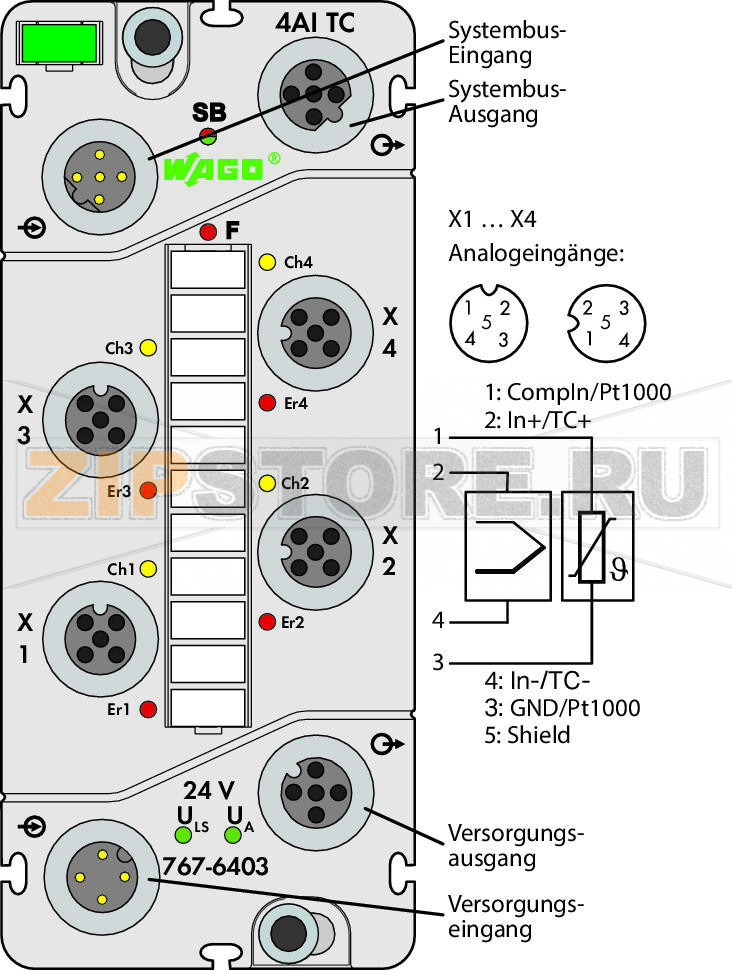

| Connection technology: In-/Outputs | 4 x M12 socket, A-coded, 5-pole |
| Connection technology: field supply | 1 x M12 plug, 4-pole, A-coded; 1 x Buchse M12, 4-polig, A-kodiert |
| Connection technology: system supply | 1 x M12 socket, 4-pole, A-coded; 1 x M12 plug; 4-pole; A-coded |
| Connection technology: System bus | 1 x Buchse M12, 5-polig, B-kodiert, geschirmt; 1 x Stecker M12, 5-polig, B-kodiert, geschirmt |
| Anschlussanforderung zulassige Leitungslange | 30 m |
| Connection requirement (permissible cable type) | Analog inputs: unshielded |
Geometrical Data
| Ширина | 50 mm / 1.969 inch |
| Высота | 35,7 mm / 1.406 inch |
| Длина | 117 mm / 4.606 inch |
Material Data
| материал корпуса | Полиамид (ПA), макролон (маркировочное покрытие переключателя), воспламеняемость согласно UL94-V0; безгалогенный, без силикона |
| Вес | 263 g |
| Маркировка соответствия | CE |
| Заливка | Полиуретан (ПУР); галоген, без силикона |
Environmental Requirements
| Surrounding air (operating) temperature | -25 … 60 °C |
| Surrounding air (storage) temperature | -40 … 85 °C |
| Степень защиты | IP67 |
| Класс защиты | III |
| Рабочая высота | ?1000 … 2000 m; air pressure: 1080 … 795 hPa |
| Относительная влажность воздуха (без конденсации) | 95 % |
| Виброустойчивость | 5g acc. to IEC 60068-2-6 |
| Ударопрочность | Short-term: 50g/11 ms/half-sine per IEC 60068-2-27; Long-term: 30g/6 ms/half-sine per IEC 60068-2-29 |
| ЭМС - помехоустойчивость | acc. to EN 61000-6-2 |
| ЭМС - излучение помех | acc. to EN 61000-6-4 |
Коммерческие данные
| Product Group | 15 (Remote I/O) |
| Тип упаковки | bag |
| Country of origin | DE |
| GTIN | 4045454951108 |
| Customs tariff number | 85389099990 |
| Тип запчасти | Кабель |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Производитель | Wago |
| Вес | 0 кг |
