Mettler Toledo Tiger P - Схема электрическая

[masalex61]

Добрый вечер, с недавних пор пришлось ремонтировать весы этой серии а электрической схемы нет. Поделитесь пожа-
луйста у кого есть, очень надо.Спасибо.

[masalex61]

Дааа, неужели схема такая редкость, месяц висит тема на форуме а никто не ответил, ну и толку от этого форума?

[Andy]

Официальных схем нет.

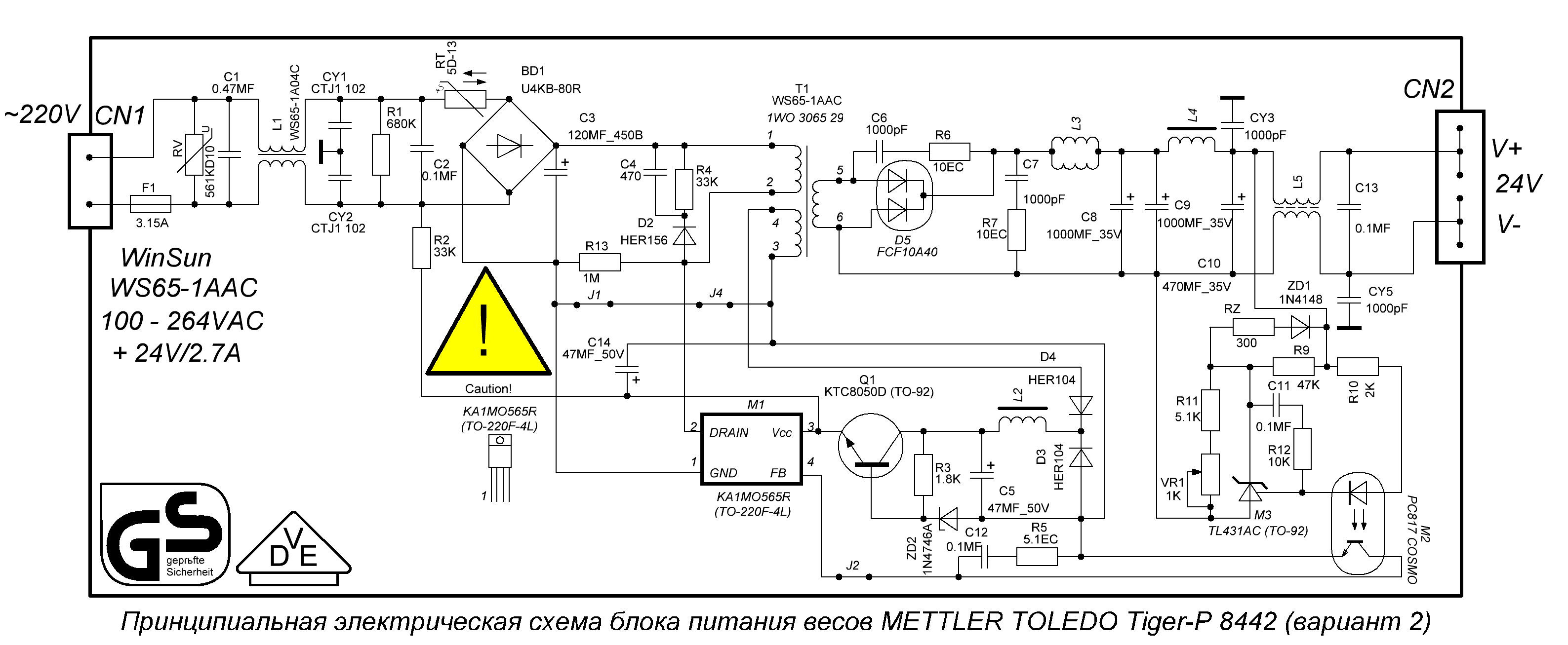

Вот что удалось найти на просторах интернета.

[Dok_2010]

Схемы на Меттлер нет. Да и многие зарубежные изготовители торгового оборудования схем ни кому не предоставляют (даже своим сервис -центрам). Завод-изготовитель поддерживает только блочный ремонт. Если у вас есть знания в схемотехники и умение пользоватся даташитами то можете эти весы и без схем чинить.
