Mettler Toledo Tiger 8442-3610s PRO проблема с прошивкой

[Sergtron]

Добрый день!
Помогите с прошивкой весов Mettler Toledo Tiger 8442-3610s PRO.
Проблема в том что как бы мы их не подключали, напрямую через COM, через перходник RS232 - USB, у нас нет надписи "СССССССССССССС" в гипертерминале (пробовали и Windows XP и Windows 7).
Также проблема что на экране самих весов не появляется надписи "WAIT FOR HOST", у нас вообще ни одной внятной надписи не появляется, максимум что можно различить при нажатии определённых клавиш "1972E" потом появляется либо "ient" либо "ien :/" (точки сверху как у смайлика). Были перебраны все 100 клавиш в зажатом состоянии, надпиcь "WAIT FOR HOST" так и не появилась.
Плата новая, пробовали включение с зажатыми клавишами на таких же исправных весах надписи "WAIT FOR HOST" так и не появилось. Что мы делаем не так? настройки гипертерминала как в официальной инструкции от ZipStore (http://zipstore.ru/auxpage_instr-firmware-tigerpro/).
Сегодня, методом проб и ошибок, подключили к данным весам клавиатуру от обычных весов Mettler Toledo, не самообслуживания. При влючении зажимали клавишу "V1"(Shift), в гипертерминале реакции нет как и на дисплее весов надписи "WAIT FOR HOST". Далее путём зажатия клавиши "00" при включении мы в слепую смогли выставить IP адрес на весах (на экране весов нет реакции), весы стали пинговаться. Утилитой "udpflash" нашёл весы, подсунул нужную прошивку, нажимаю кнопку "Start", в этот момент весы перестают пинговаться, есть подозрение что они просто перезагружаются, но при этом у них сбрасывается ранее настроенный нами IP адрес.
Идеи на исходе, помогите советом пожалуйста.

[Sonc]

CODE - 24681357 - 22
пробовали?

[Sergtron]

CODE - 24681357 - 22
пробовали?

На рабочих весах переходит в режим загрузки ПО, нажимаем * и появляется надпись "st" (видимо остатки от host"), на весах без прошивки не появляется даже надписи "Загрузка ПО"

[Zipstore]

Для чего прошиваются весы? Они сами по себе исправные?

[Sergtron]

Для чего прошиваются весы? Они сами по себе исправные?

Купили на Zipstore новую плату, она идёт без прошивки как потом уже выяснилось. При первичной диагностике брали плату от рабочих весов и они работали, думали дело в плате, а видимо достаточно её перепрошить было. В итоге у нас 2 платы, новая и старая без прошивок.

[Sergtron]

Уважаемые коллеги! Нет ни у кого ещё предложений что можно нажать/зажать при включении весов для загрузки прошивки?

[Sonc]

Некоторым весам требовалось нажатие кнопки калибровки, но они прям об этом и писали на экране.

[Sergtron]

Некоторым весам требовалось нажатие кнопки калибровки, но они прям об этом и писали на экране.

Вся проблема в том, что у нас вообще ни одной надписи соответствующей стандартным инструкциям не появляется.

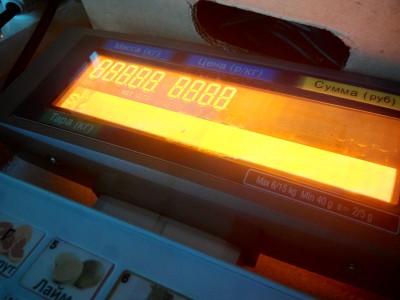

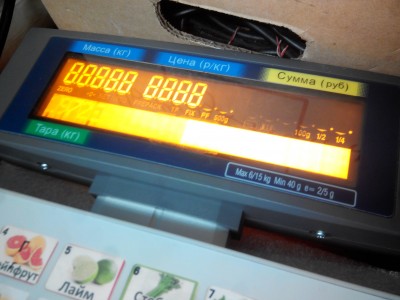

При включении с зажатой кнопкой V1(Shift):

Первая надпись

Вторая надпись

На этом всё.
Надписи более менее различимы только с данного ракурса.

[Zipstore]

У вас есть прилавочные весы Tiger 8442-3600? Можно было бы на них попробовать перепрошить.
P.S.: ссылки на внешние источники запрещены. Прикрепил фото прямо на форум. Движок это позволяет.

[Sergtron]

У вас есть прилавочные весы Tiger 8442-3600? Можно было бы на них попробовать перепрошить.

Есть в наличии такие весы, нам просто в них поставить плату от Tiger 8442-3610s PRO и попробовать залить прошивку?

[Sonc]

Я-бы попробовал прицепить крышку с клавиатурой и дисплеем от 3600 на 3610

[Zipstore]

Есть в наличии такие весы, нам просто в них поставить плату от Tiger 8442-3610s PRO и попробовать залить прошивку?

Можно сделать и так, как сказал Sonc.

В весах Tiger 8442-3600 и 8442-3610S используются разные прошивки, т.к. клавиатуры и дисплеи у них разные. Если воткнуть материнку с одной прошивкой в весы другой модификации, то на экране будет что-то неразумное, а клавиши будут интерпретироваться не так, как нужно. Очень похоже, что сейчас в вашей материнке есть прошивка от весов другой модификации. От этого вы на экране ничего не видите, а клавиатура ведет себя не так, как ожидается.

Короче, перестановка вашей матринки в 8442-3600 все покажет. И, конечно же, имейте в виду, когда прошьете плату на 3600 прошивкой от 3610S, то не пугайтесь, если на экране будет несуразица. Просто переставляйте плату и тогда уже оценивайте результат.

[Sergtron]

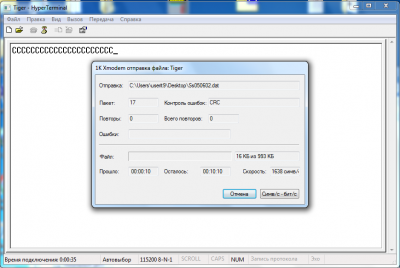

Переставили плату, точнее подцепили клавиатуру, дисплей и плату с разъемами COM+ethernet от весов 3600 на весы 3610s PRO (самообслуживания), действительно, вывод на экран и восприятие команд с клавиатуры стало нормальным. Появляется надпись "WAIT FOR HOS", но при загрузке прошивки с использованием переходника USB-COM, прошивка уже несколько раз доходит до 16 КБ из 993 КБ, а на экране весов появляется надпись "STACK OVERFLOW". На этом загрузка прошивки прекращается по истечении какого-то времени.
Сброс к заводской конфигурации (15 пункт меню) делали. Пробовал загрузку по сети, IP адрес теперь не сбивается, но и загрузка не идёт, также пишет "Flash_Error!" в утилите UDPFlashEng.exe.
Сегодня будем пробовать ещё различные варианты, прошивка напрямую через COM порт с другого ПК, установка старой платы, но идеи опять кончаются.

[Zipstore]

У меня так и не вышло перепрошить с помощью переходников. Только напрямую через COM порт. Пришлось ехать на радиорынок и покупать комп с COM-портом.

[Sonc]

прошивка уже несколько раз доходит до 16 КБ из 993 КБ, а на экране весов появляется надпись "STACK OVERFLOW".

Поиграйся со скоростью соединения.

пишет "Flash_Error!" в утилите UDPFlashEng.exe.

Попробуй другую версию утилиты.
Все три найденных, которые у меня есть:

udpflash.rar

(7.04 МБ) 428 скачиваний

[Sergtron]

Всем спасибо за помощь, вчера вечером всё-же удалось прошить весы, сегодня прошил повторно в качестве эксперимента. В дальнейшем постараюсь описать как я вижу процесс со своей стороны, прошу по возможности пересмотреть и дополнить инструкции размещённые на сайте.
1. Для новой платы процесс прошивки выглядит так: если мы хотим видеть надпись "WAIT FOR HOST", то подключаем дисплей от весов 3600, но можно шить и вслепую, тогда вход в режим прошивки будет отображён картинками похожие на те что я выкладывал ранее. См. фото экрана весов.
2. Клавиатуру лучше использовать от весов 3600, какую кнопку зажать при включении на клавиатуре от 3610s PRO мы так и не нашли.
3. Самое важное (возможно это только у нас, но проблема на 2-х весах), нужно подключить плату с COM-портом от весов 3600, иначе "ССССССССС" на экране HyperTerminal не появится и прошиваться не будет плата, причём повторная заливка прошивки у меня пошла тоже только с использованием COM-платы от весов 3600.
4. Прошивка.. всё это время я пытался залить прошивку от весов Tiger P даже не обратив внимания что мне нужно именно от Tiger Pro. Вчера когда наткнулся на прошивку "3610Ssrus_2.dat" со страницы http://zipstore.ru/auxpage_soft-mettler ... tiger-pro/ она загрузилась с перового раза. Тут подвела моя невнимательность.
P.S.: Перепрошивать можно как через переходник USB-COM, так и через COM напрямую, сегодняшний эксперимент это подтвердил.
