Вал задаёт ось вращения рулона и обеспечивает равномерную размотку без рывков.

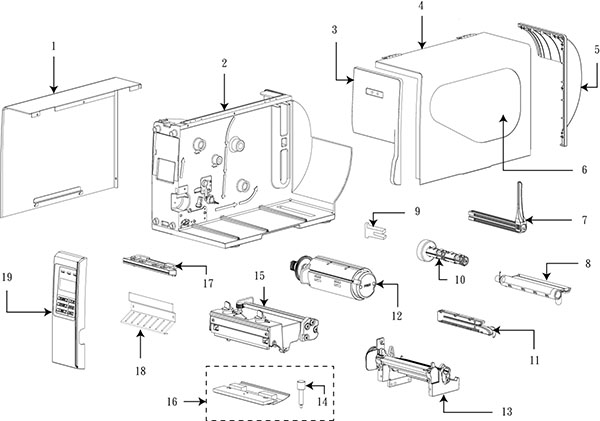

Запчасть на сборочном чертеже под номером: 7
Название запчасти TSC на английском языке: Media supply spindle assembly
Датчик отслеживает состояние красящей ленты во время работы: пока риббон проходит через зону контроля, печать идет в термотрансферном режиме.
Запчасть на сборочном чертеже под номером: 9
Название запчасти TSC на английском языке: Ribbon sensor assembly
Узел отвечает за распознавание границ носителя: по его сигналу принтер выставляет каждую следующую этикетку на одном и том же месте.
Запчасть на сборочном чертеже под номером: 11
Название запчасти TSC на английском языке: Media sensor assembly
Демпфер выравнивает усилие, с которым носитель прижимается к тракту подачи, и гасит колебания полотна при старте и остановке печати.
Запчасть на сборочном чертеже под номером: 8
Название запчасти TSC на английском языке: Media damper assembly
ЖК-панель служит средством отображения и ввода: она показывает меню настроек, статус задания, уровень расхода ленты и этикеток, коды неисправностей.
Запчасть на сборочном чертеже под номером: 19
Название запчасти TSC на английском языке: LCD panel assembly (Including LCD panel board assembly)
Жгут обеспечивает электрическую связь между головкой и электроникой принтера: без него невозможны ни печать, ни диагностика головки.
Название запчасти TSC на английском языке: Print head harness
Крышка формирует внешний контур аппарата и одновременно выполняет защитную функцию: через открытую боковину в механизм попадают пыль, обрезки этикеток и мелкий мусор, а персонал рискует задеть движущиеся части.
Запчасть на сборочном чертеже под номером: 4
Название запчасти TSC на английском языке: Top right side cover
Крышка формирует заднюю стенку корпуса и удерживает геометрию кожуха вокруг узла подачи носителя.
Запчасть на сборочном чертеже под номером: 5
Название запчасти TSC на английском языке: Cover, rear
Основная задача детали — защитная: она не даёт пыли, ворсу от этикеток и мелкому мусору попадать в зону термоголовки и прижимного ролика, а также закрывает тянущиеся внутри шлейфы и подвижные части.
Запчасть на сборочном чертеже под номером: 3
Название запчасти TSC на английском языке: Cover, front
Деталь защищает нижнюю часть передней панели от пыли, случайных касаний и мелких предметов, а также придаёт принтеру законченный вид.
Запчасть на сборочном чертеже под номером: 17
Название запчасти TSC на английском языке: Front lower plastic cover
Панель защищает печатную плату и соединительные кабели от пыли, частиц клея и случайного касания при обслуживании.
Запчасть на сборочном чертеже под номером: 1
Название запчасти TSC на английском языке: Electronics cover
Нижний механизм служит основанием печатающего узла: он удерживает вал прижимного ролика, задаёт положение траектории материала и воспринимает усилие прижима термоголовки.
Запчасть на сборочном чертеже под номером: 13
Название запчасти TSC на английском языке: Print engine lower mechanism assembly (Including platen roller assembly)
Верхний механизм задаёт положение термоголовки по высоте и углу, распределяет усилие прижима по ширине материала и удерживает головку при подъёме и опускании узла.
Запчасть на сборочном чертеже под номером: 15
Название запчасти TSC на английском языке: Print engine upper mechanism assembly (Including print head burn line adjustable bracket assembly)
Панель образует передний нижний контур корпуса: прикрывает внутренние элементы, задаёт аккуратный край зоны выхода этикетки и защищает нижнюю часть от пыли и мелких предметов.
Запчасть на сборочном чертеже под номером: 18
Название запчасти TSC на английском языке: Lower front panel
Узел формирует изображение прямой термопечатью, без красящей ленты: нагревательные элементы прогревают термослой носителя построчно, пока этикетка проходит под кромкой.
Название запчасти TSC на английском языке: ТSC TTP-644M printhead 600dpi
Головка обеспечивает точечный нагрев термослоя и построчно формирует изображение задания. Данные и питание поступают от платы принтера, поэтому исправность шлейфа и разъёмов так же важна, как состояние линейки.
Запчасть на сборочном чертеже под номером: 16
Название запчасти TSC на английском языке: Print head module (TTP-644M)
Узел удерживает рулон риббона в верхней части механизма и передаёт ленту в зону печати с нужным натяжением.
Запчасть на сборочном чертеже под номером: 10
Название запчасти TSC на английском языке: Ribbon supply spindle assembly
Шпиндель удерживает втулку риббона и обеспечивает равномерную намотку отработанной ленты. Согласованность вращения с подачей материала важна: при отставании или опережении лента морщится, а печать становится неравномерной.
Запчасть на сборочном чертеже под номером: 12
Название запчасти TSC на английском языке: Ribbon rewind spindle assembly (Including gear)
