Атол 77Ф, отключаем датчики бумаги

December 14, 2021 2514 просмотров

Введение. В связи с ростом брака у датчиков бумаги, особенно остро встает вопрос диагностирования неисправного узла в ККТ Атол - именуемого датчиком бумаги. И хотя замена неисправного датчика бумаги не всегда возможна, в основном меняется весь принтер целиком, важно понимание - поможет ли замена принтера или ошибка кроется в верхнем ПО установленном на рабочем месте кассира. Внимание! Данная методика должна использоваться временно, только для целей диагностики, эксплуатировать принтер без датчика(датчиков) бумаги в постоянном режиме - настоятельно не рекомендуется.

Теоретическая часть. В качестве примера рассмотрим модификацию материнской платы AL.P070.40.000 rev.2.1, для материнских плат другой модификации все сказанное следует применять с учетом незначительных изменений.

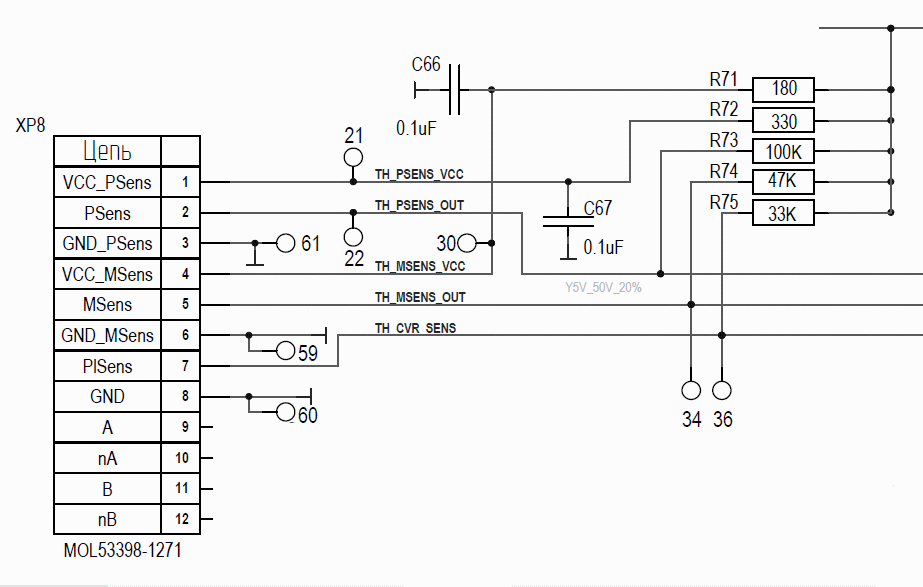

Схема включения датчиков бумаги для модификации материнской платы AL.P070.40.000 rev.2.1

Как видно из схемы два датчика PSens и MSens оптические, а PlSens(CVR_SENS) - механический. С идентификацией датчика крышки проблем не возникает, как и с его отключением. Если PlSens еще может вызывать вопросы, то CVR_SENS расшифровывается однозначно - датчик крышки (Cover sensor). Соответственно для его отключения замыкаем его на землю или на практике, замыкаем контрольные точки №36(PlSens) и №51(GND). Несколько сложнее с оптическим датчиками PSens и MSens - если Paper Sensor расшифровывается однозначно, то с MSens возникают сложности. В любом случае PSens - это классический оптический датчик работающий на отражение (глазок ближе к правой части принтера), а MSens - весовой датчик, у которого вторая часть клювика размыкает/замыкает световой поток между излучателем и приемником. Оба датчика PSens и MSens имеют состояние:
3,3В - нет бумаги
0,2В - есть бумага (датчик PSens заклеен, рычажок нажат и крышка принтерного отсека закрыта).

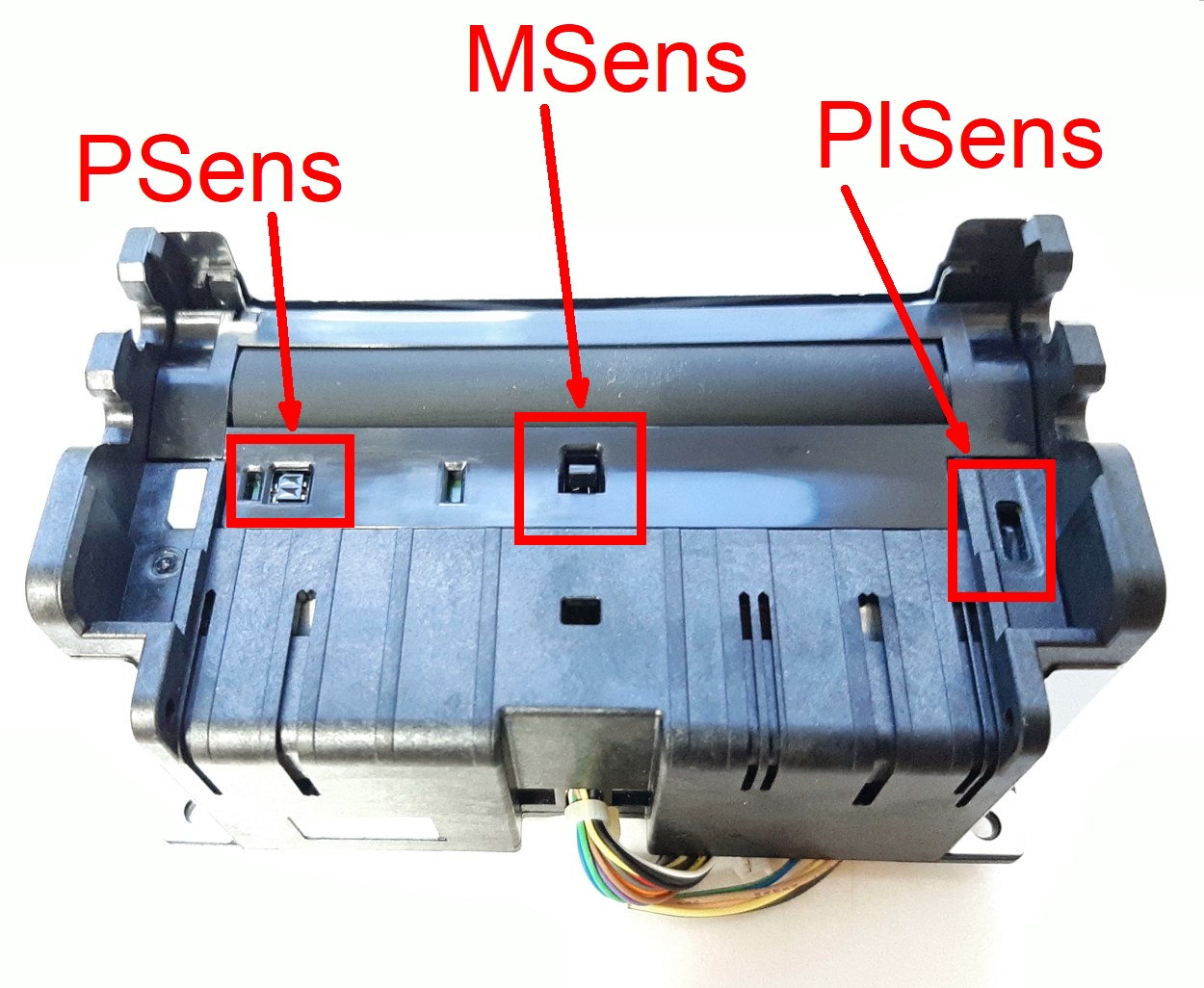

Размещение датчиков на принтере Атол 77Ф (печатающий механизм с автоотрезом SII CAPМ347G-E)

Для отключения датчиков достаточно зашунтировать их на землю через резистор 1 кОм или на практике шунтируем контрольные точки №22(MSens) и №34 (PSens) на контрольную точку №61(GND).

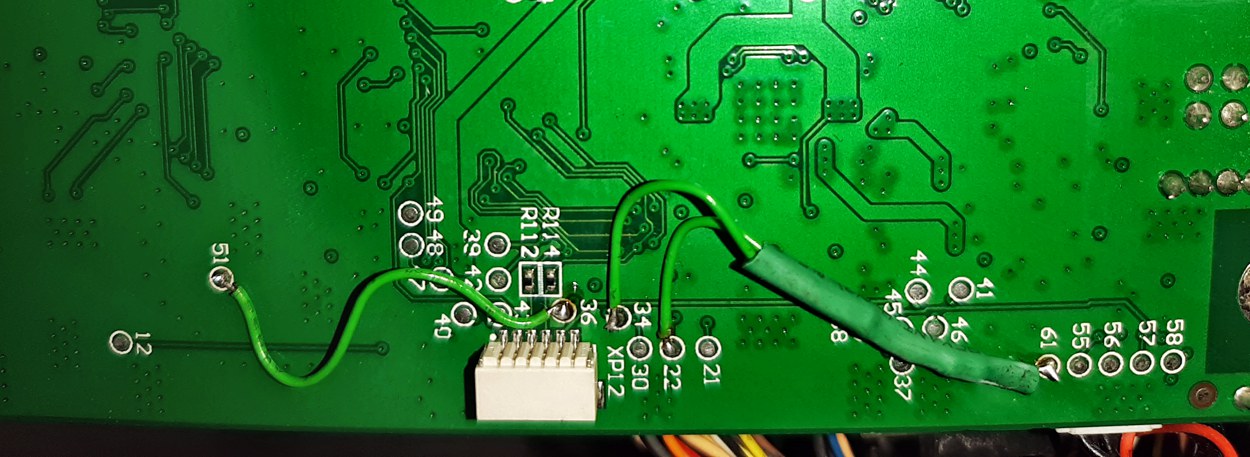

Отключение датчиков бумаги на ККТ Атол 77Ф ( модификации материнской платы AL.P070.40.000 rev.2.1)


Заключение. Практика показывает, при заправленной чековой ленте показания PSens колеблются в диапазоне 0,45-0,50В. Тот принтер у которого при печати напряжение на контрольной точке №34 (PSens) скачет в диапазоне 0,50-0,60, дает ложное срабатывание датчика PSens примерно раз в два-три дня.

Если после отключения датчиков(датчика) на 10-15 дней, клиент перестал жаловаться на сбои при печати чека можно делать однозначный вывод - верхнее ПО в данной ситуации ни причем, виновато только железо - то есть принтер (печатающий механизм с автоотрезом SII CAPМ347G-E), который и следует поменять.
