Деталь устанавливается в узле печатающей головки, удерживает её в посадочном месте и передаёт усилие прижима.

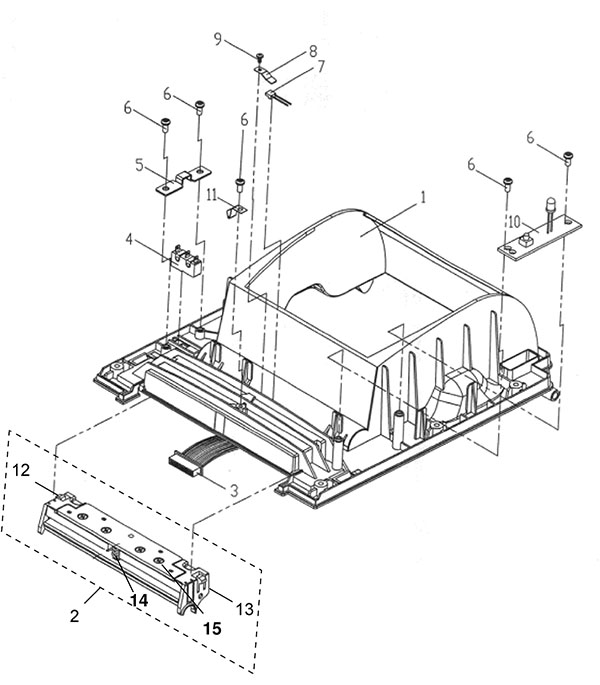

Запчасть на сборочном чертеже под номером: 12
Название запчасти TSC на английском языке: TPH PLASTIC BRACKET / L, MOQ 10 pcs
Кронштейн служит опорой печатающей головки и задаёт её положение по высоте и углу наклона относительно вала.
Запчасть на сборочном чертеже под номером: 13
Название запчасти TSC на английском языке: TPH PLASTIC BRACKET / R, MOQ 10 pcs
Прямая термопечать на самоклеящихся этикетках, ценниках, чеках и бирках в принтере TSC TDP-244.
Запчасть на сборочном чертеже под номером: 2
Название запчасти TSC на английском языке: TPH only
Приёмник вместе с излучателем образует датчик зазора, который задаёт точку начала каждой этикетки.
Запчасть на сборочном чертеже под номером: 7
Название запчасти TSC на английском языке: GAP SENSOR (RECEIVER) ASS’Y
Микропереключатель служит защитным элементом: он не даёт принтеру печатать с открытой головкой и предупреждает оператора о незакрытой защёлке.
Запчасть на сборочном чертеже под номером: 4
Название запчасти TSC на английском языке: HEAD OPEN MICRO SWITCH ASS’Y
Крышка входит в верхний внутренний узел принтера и выполняет сразу несколько задач: удерживает направление движения этикеточной ленты, ограничивает доступ к печатающему механизму и участвует в формировании закрытого пространства вокруг термоголовки.
Запчасть на сборочном чертеже под номером: 1
Название запчасти TSC на английском языке: TOP INNER COVER ASSY
Прямая термопечать на самоклеящихся этикетках, чеках, ценниках и бирках в принтере TSC TDP-244.
Запчасть на сборочном чертеже под номером: 2
Название запчасти TSC на английском языке: TPH MODULE ASS’Y
При термопечати на этикетке и на поверхности головки накапливается статический заряд, особенно при низкой влажности в помещении.
Запчасть на сборочном чертеже под номером: 11
Название запчасти TSC на английском языке: GROUND PLATE FOR TPH, MOQ 10 pcs
Деталь служит прижимом для приёмника датчика зазора: она фиксирует его на месте и сохраняет выставленный зазор до носителя.
Запчасть на сборочном чертеже под номером: 8
Название запчасти TSC на английском языке: GAP SENSOR (RECEIVER) FIXING PLATE
Пластина служит посадочной базой для микропереключателя: прижимает его к корпусу и выставляет рабочий зазор.
Запчасть на сборочном чертеже под номером: 5
Название запчасти TSC на английском языке: HEAD OPEN MICRO SWITCH FIXING PLATE
Плата принимает нажатие кнопки и передаёт сигнал в контроллер.
Запчасть на сборочном чертеже под номером: 10
Название запчасти TSC на английском языке: FEED BUTTON PCB ASS’Y
Пружина компенсирует неровности механизма и держит печатающую головку прижатой к валу с носителем и красящей лентой.
Запчасть на сборочном чертеже под номером: 14
Название запчасти TSC на английском языке: TPH SPRING, MOQ 10 pcs
Обеспечивает электрическую связь между печатающей головкой и электроникой принтера, передавая сигналы на термоэлементы построчно.
Запчасть на сборочном чертеже под номером: 3
Название запчасти TSC на английском языке: PRINT HEAD HARNESS
