Инструкция по установке весов Mettler Toledo Diva M1, M2

Весовая ячейка Mettler Toledo Diva M1, M2 и сканер Metrologic Stratos S / Stratos HОписание процедуры установки сканер-весов

производства фирмы Mettler Toledo

серии Diva M1 (M102, P112, P122), M2 (M202, M212, M222)

в сканеры Metrologic Stratos S / Stratos H


Подключение "железа"

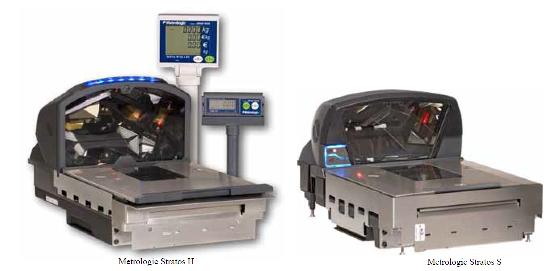

1. На изображении сканер Metrologic Stratos (слева) и весовая ячейка Diva M(справа):

Установка весового модуля Mettler Toledo Diva M


2. Для установки весов в сканнер необходимо 4 винта М6. Винты, служащие защитой от перегрузки, в случае  инсталляции сканера Stratos S - входят в комплект поставки весового модуля, в случае инсталляции Stratos H - в комплект поставки сканера.

Набор крепежа для весов Mettler Toledo Diva M1, M2 к сканеру Metrologic Stratos S, H


3. Установиет весовую ячейку Diva, как показано на изображении и закрепите 4мя винтами:

Фиксация весовой ячейки Mettler Toledo Diva M1, M2 в сканере Metrologic Stratos S, H


Подключение кабелей от Diva M1 к сканеру Staratos S

1. Соедините кабелями сканер и весы, как показано на фото:

Подключение кабелей от весовой ячейки Mettler Toledo Diva M1 к сканеру Metrologic Stratos S

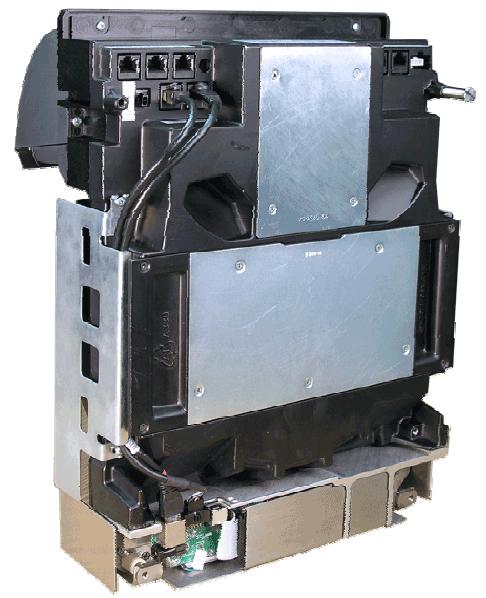

2. После подключения информационного и дисплейного кабелей, проложите их внутри металлического кожуха на сканере. Ослабьте винты так, чтобы можно было проложить кабели. После прокладки кабелей затяните винты.

Прокладка кабелей сквозь пластину сканера Metrologic Stratos S

3. Подключите дисплей и питание к сканеру, как показано на фото. Информационный порт используется для удаленного управления весами (например, прошивка). Порт располагается между дисплейным гнездом и гнездом питания:

Подключение дисплейного и информационного кабеля к сканеру Metrologic Stratos S

Подключение кабелей от Diva M2 к сканеру Staratos H

1.  Подключите кабели к сканеру и весам, как показано на фото:

Подключение кабелей от весовой ячейки Mettler Toledo Diva M2 к сканеру Metrologic Stratos H


2. Подключите дисплейный кабели и затем информационный:

Подключение дисплейного и информационного кабелей от Mettler Toledo Diva M2 к сканеру Metrologic Staratos H

3. Подключите дисплей и кабель питания к сканеру, как показано на фото. Информационный порт используется для удаленного управления весами (например, для прошивки) и располагается между дисплейным гнездом и гнездом питания:

Подключение дисплейного и информационного кабеля к сканеру Metrologic Stratos H

Установка ГЕО-фактора

После установки комплекта "сканер-весы" установите гео-фактор, который соответствует широте и высоте над уровнем моря местоположения использования весов.
