Мотор отрабатывает заданное число шагов и проворачивает валы подачи на строго определённый угол: так принтер выходит на линию печати и на линию отрыва.

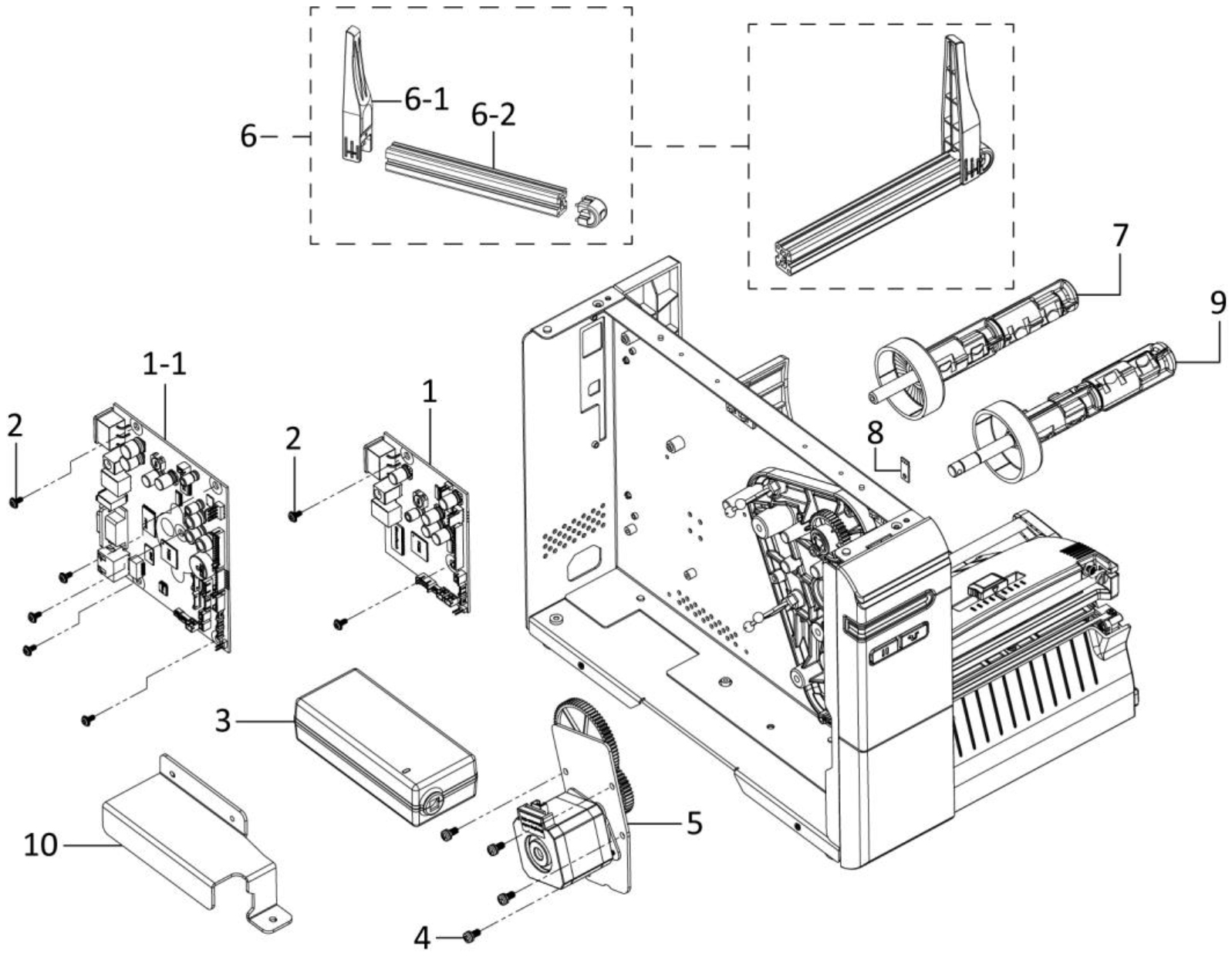

Запчасть на деталировке под номером: 5
Узел обеспечивает приём и намотку использованного риббона, задаёт его натяжение и удерживает втулку по оси.
Запчасть на деталировке под номером: 9
Шпиндель удерживает рулон риббона, задаёт направление размотки и создаёт сопротивление, необходимое для равномерного натяжения ленты.
Запчасть на деталировке под номером: 7
Блок обеспечивает питание всех узлов принтера с нужными допусками по напряжению и току. От его состояния зависит стабильность работы механизма: при просадке напряжения двигатель подачи теряет шаги, а печать становится неровной.
Запчасть на деталировке под номером: 3
Крепёж фиксирует шаговый двигатель в посадочном месте и передаёт усилие затяжки на фланец.
Запчасть на деталировке под номером: 4
Крепёж удерживает плату на посадочных стойках корпуса и обеспечивает плотное прилегание её разъёмов к ответным частям.
Запчасть на деталировке под номером: 2
Узел формирует обратную связь по подаче ленты: пока риббон движется, печать идёт в штатном режиме; при обрыве, заклинивании или окончании ленты сигнал меняется, и принтер выдаёт ошибку.
Запчасть на деталировке под номером: 8
Кронштейн фиксирует блок питания в штатном положении и принимает на себя его массу.
Запчасть на деталировке под номером: 10
Плата принимает задания от компьютера или из памяти, формирует сигналы для термоголовки и шагового привода, обрабатывает показания датчиков зазора, метки и открытия крышки.
Запчасть на деталировке под номером: 1-1
Ограничитель задаёт боковое положение рулона при заправке и препятствует его осевому перемещению во время работы.
Запчасть на деталировке под номером: 6-1
Шпиндель удерживает рулон по центру тракта и передаёт ему вращение при размотке. Через него материал поступает в печатающий узел с ровным натяжением, без рывков и провисания.
Запчасть на деталировке под номером: 6-2
Шпиндель задаёт положение рулона относительно печатающей головки и направляющих. От него зависит, будет ли лента идти ровно, без перекоса и смещения кромки.
Запчасть на деталировке под номером: 6
