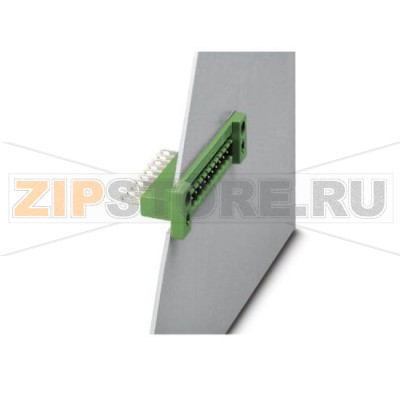

Вилочная часть Phoenix Contact DFK-MSTB 2,5/ 6-G

Описание товара

• Номинальный ток: 12 А
• Расчетное напряжение (III/2): 320 В
• Полюсов: 6
• Размер шага: 5 мм
• Технология подключения: контакты под пайку / разъем для подключения плоского штекера
• Цвет: зеленый
• Поверхность контакта: олово
• Монтаж: непосредственный монтаж
• Принадлежность арт. № 5030172 применяется только вместе с MSTB 2,5/.ST и MSTBT 2,5/.ST
• Минимальный заказ: 50 шт.
• Упаковка: 50 шт.

Вилочная часть Phoenix Contact DFK-MSTB 2,5/6-G — это надежный разъемный элемент для промышленных и приборных применений, рассчитанный на использование в цепях питания и сигналов. Конструкция рассчитана на устойчивое соединение с ответными колодками линейки MSTB, обеспечивая стабильный контакт, понятное позиционирование и простую сервисную замену. Оловянное покрытие контактов оптимизировано для пайки и долгосрочной работы в типовых условиях эксплуатации. Модульная архитектура облегчает интеграцию в шкафы управления, источники питания, системы автоматизации и контрольно-измерительную аппаратуру.

DFK-MSTB 2,5/6-G рассчитан на прямой монтаж и используется в составе разъемных соединений с ответными частями MSTB 2,5/.ST и MSTBT 2,5/.ST. Это упрощает стандартизацию номенклатуры и ускоряет обслуживание на объекте: замена узла не требует переработки соединительной части, а риск ошибок при подключении снижен за счет фиксированной геометрии и шага.

Область применения

• Питание плат и модулей в шкафах управления и приборостроении.
• Коммутация дискретных и аналоговых сигналов в системах автоматизации.
• Подключение периферийных устройств, датчиков и исполнительных механизмов.
• Сервисные соединения с быстрым доступом для диагностики и замены.

Причины поломок

• Перегрев из-за превышения тока нагрузки или плохого контакта (повышенное переходное сопротивление).
• Некачественная пайка: трещины в пайке после термоциклов, холодные пайки, перегрев площадок.
• Механические повреждения при частых вставках/извлечениях, перекос при сочленении, изгиб или срез штифтов.
• Вибрации и ударные нагрузки без дополнительной фиксации, приводящие к микроподвижкам и износу контактной пары.
• Коррозия оловянного покрытия при воздействии агрессивной атмосферы, конденсата, загрязнений.
• Неправильный подбор ответной части или нарушение полярности/кодировки при подключении.

Как понять, что запчасть вышла из строя

• Локальный нагрев, потемнение или запах перегретого пластика в зоне контактов.
• Следы подгорания, нагар, окислы на штифтах и контактных площадках.
• Нестабильность соединения: пропадание сигналов, периодические сбои при вибрации или касании.
• Механические дефекты: погнутые/сломанные контакты, трещины корпуса, ослабление фиксации.
• Рост сопротивления цепи по сравнению с эталонными значениями, заметная просадка напряжения под нагрузкой.
• Дефекты пайки: кольцевые трещины, матовые (кристаллические) швы, отслоение дорожек.

Рекомендации по уходу и эксплуатации

• Соблюдать токовую нагрузку и класс напряжения для предотвращения перегрева и деградации контактов.
• Использовать корректный профиль пайки и совместимые флюсы; исключать перегрев контактных выводов.
• Проводить периодическую инспекцию: чистота контактов, состояние пайки, отсутствие следов коррозии и термоповреждений.
• Очищать контакты только совместимыми с пластиковыми материалами средствами; не применять абразивы.
• Избегать перекоса при сочленении с ответной частью MSTB 2,5/.ST или MSTBT 2,5/.ST; соблюдать ориентацию и кодировку.
• При вибрациях применять дополнительную фиксацию и разгрузку натяжения проводов/жгутов.
• Защищать от влаги, конденсата и агрессивных паров; при необходимости использовать кожухи или климатические средства защиты.
• Ограничивать число циклов сочленения/разъединения до разумного минимума; при износе контактной пары выполнять замену.
• Хранить и транспортировать в заводской упаковке, избегать падений и давления на штифты.

Для корректной работы вилочной части Phoenix Contact DFK-MSTB 2,5/6-G важно применять совместимые ответные разъемы серии MSTB 2,5, соблюдать условия монтажа и регламент обслуживания. Минимальный заказ и упаковка по 50 штук упрощают тиражирование решений в серийном производстве, обеспечивая единообразие соединений и предсказуемость электрических параметров.
