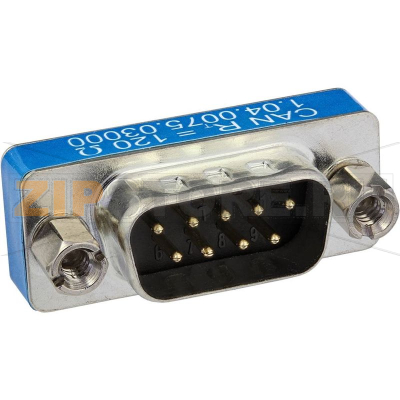

Разъем с CAN терминатором, 1 шт Ixxat 1.04.0075.03000

Описание товара

Разъем с CAN терминатором Ixxat 1.04.0075.03000 — это практичное решение для быстрого и корректного оконцевания шин CAN в промышленном и лабораторном оборудовании. Такой разъем позволяет обеспечить согласование линии и снизить отражения сигналов, стабилизируя обмен данными между узлами. Изделие удобно при пуско-наладке, сервисе, временных стендах и там, где нужно оперативно добавить или проверить окончание шины без монтажа дополнительной арматуры.

В типовой сети CAN на обоих концах магистрали устанавливаются оконечные резисторы (как правило, 120 Ом каждый). Разъем с CAN терминатором, 1 шт Ixxat 1.04.0075.03000 упрощает соблюдение этого требования: достаточно подключить его на одном из концов линии или к свободному порту конечного устройства, чтобы получить корректное согласование без пайки и дополнительных переходников.

Причины поломок

• Механические повреждения: изгиб или поломка контактов при частом подключении/отключении, удары, излишнее усилие при фиксации.
• Коррозия и влага: конденсат, агрессивные среды, пыль и грязь приводят к ухудшению контакта и росту переходного сопротивления.
• Неправильное подключение: подача питания на линии CAN, переполюсовка или перенапряжение могут повредить встроенный резистор.
• Статическое электричество и импульсные помехи: ESD и броски напряжения способны вызвать деградацию элементов.
• Вибрации и температурные циклы: ослабление крепления, микротрещины, усталостные повреждения.
• Загрязнение контактной группы: окислы, остатки флюсов, абразивная пыль.

Как понять, что запчасть вышла из строя

• Симптомы в сети: нестабильный обмен, частые ошибки кадров, переход узлов в «bus-off», самопроизвольные отказы устройств на концах линии.
• Измерение сопротивления: при обесточенной сети между CAN_H и CAN_L нормой считается около 60 Ом (две оконцовки по ~120 Ом параллельно). Значительное отклонение вверх указывает на обрыв или отсутствие одного из терминаторов; близко к нулю — на короткое замыкание.
• Визуальные признаки: погнутые или потемневшие контакты, следы перегрева, трещины корпуса, следы коррозии.
• Осциллограмма: заметные отражения и «звон» на фронтах сигналов при подключенном разъеме могут указывать на некорректное согласование.
• Проверка заменой: замена на заведомо исправный разъем с CAN терминатором Ixxat 1.04.0075.03000 быстро подтверждает диагноз.

Рекомендации по уходу и эксплуатации

• Подключайте и отсоединяйте разъем, удерживая за корпус, не тяните за кабель.
• Используйте фиксаторы/винты соединителя, чтобы исключить люфт и вибрационные нагрузки.
• Избегайте влаги и пыли; храните в закрытой таре, по возможности в антистатическом пакете.
• Периодически осматривайте и очищайте контакты безворсовой салфеткой с изопропиловым спиртом.
• По возможности производите коммутацию при снятом питании и соблюдайте защиту от ESD.
• Размещайте терминаторы строго на концах шины; помечайте конечные точки, чтобы исключить дублирование или отсутствие оконцовки.
• При длительной эксплуатации на объекте контролируйте целостность крепежа и отсутствие следов коррозии.

Разъем с CAN терминатором, 1 шт Ixxat 1.04.0075.03000 — удобный инструмент для быстрого и надежного согласования шины, снижающий ошибки передачи и предотвращающий отказ узлов из‑за неправильно организованного окончания линии. Он особенно полезен при модернизации систем, диагностике и временных инсталляциях, когда важно сократить время простоя и избежать дополнительных монтажных работ.

Синонимы

Оконечный резистор CAN; терминатор шины CAN; разъем‑терминатор CAN; заглушка CAN с резистором; CAN termination plug; CAN bus terminator; оконцовка CAN; концевой резистор для CAN; разъем с оконечным резистором; CAN end-of-line resistor.

Для уточнения совместимости с вашим оборудованием и условиями применения рекомендуется сопоставить требования вашей сети с документацией Ixxat на модель 1.04.0075.03000.
