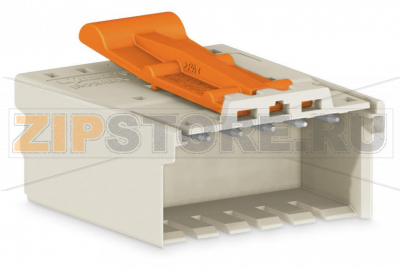

1-conductor male connector; Integrated release lever; direct marking; 1.5 mm?; Pin spacing 3.5 mm; 10-pole; 1,50 mm?; light gray Wago 2091-1530/002-3000

Name: 1-conductor male connector; Integrated release lever; direct marking; 1.5 mm?; Pin spacing 3.5 mm; 10-pole; 1,50 mm?; light gray Wago 2091-1530/002-3000
Brand: Wago
SKU: 2091-1530/002-3000

Каталожный номер 2091-1530/002-3000

1-conductor male connector; Integrated release lever; direct marking; 1.5 mm?; Pin spacing 3.5 mm; 10-pole; 1,50 mm?; light gray Wago 2091-1530/002-3000 - 1-conductor male connector; Integrated release lever; direct marking; 1.5 mm?; Pin spacing 3.5 mm; 10-pole; 1,50 mm?; light gray Wago 2091-1530/002-3000

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Универсальное соединение для всех типов проводников
Простой монтаж одножильных проводников и многожильных проводников с наконечником путем вставки
Простая в использовании конструкция не требует применения специальных инструментов
Тестирование параллельно вводу проводника - штыревой контакт
Для соединений "провод-провод" и "плата-провод"
Встроенный рычаг для размыкания

Информация по безопасности 1:
The picoMAX® Pluggable Connection System includes connectors without breaking capacity in accordance with DIN EN 61984. When used as intended, these connectors must not be connected/disconnected when live or under load. The circuit design should ensure header pins, which can be touched, are not live when unmated.

Электрические данные

Ratings per IEC/EN 60664-1

Номиналы согласно 1	IEC/EN 60664-1
Номинальное напряжение (III / 3)	160 V
Номинальное импульсное напряжение (III / 3)	2,5 kV
Номинальное напряжение (III / 2)	160 V
Номинальное импульсное напряжение (III / 2)	2,5 kV
Номинальное напряжение (II / 2)	320 V
Номинальное импульсное напряжение (II / 2)	2,5 kV
Номинальный ток	10 A
Legend (ratings)	(III / 2) ? Overvoltage category III / Pollution degree 2

Approvals per UL 1059

Approvals per	UL 1059
Rated voltage UL (Use Group B)	300 V
Rated current UL (Use Group B)	10 A
Rated voltage UL (Use Group D)	300 V
Rated current UL (Use Group D)	10 A

Approvals per CSA

Approvals per

CSA

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Actuation type	Push-button
Размеры одножильных проводников	0,2 … 1,5 mm? / 24 … 14 AWG
Тонкие многожильные проводники	0,2 … 1,5 mm? / 24 … 14 AWG
многожильные проводники с изолированным наконечником	0,25 … 0,75 mm?
многожильные проводники с неизолированным наконечником	0,25 … 1,5 mm?
Длина снятия изоляции	8 … 9 mm / 0.31 … 0.35 inch
Число полюсов	10
Общее число точек соединения	10
Общее число потенциалов	10
Количество отдельных объектов присоединения на продукт	1
Количество уровней	1

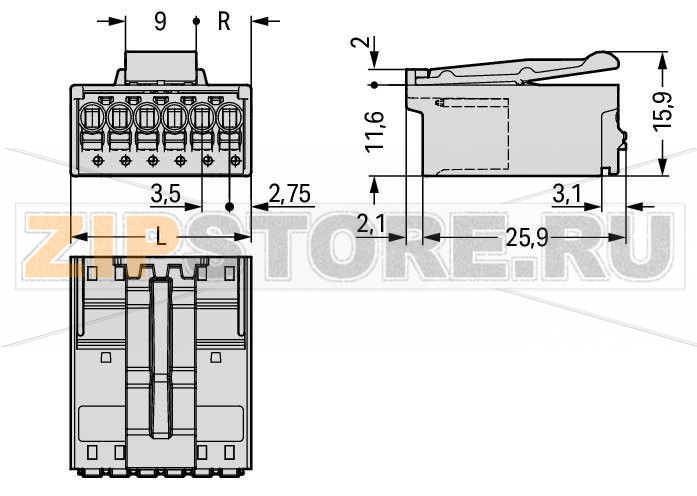

Geometrical Data

Шаг контактов	3,5 mm / 0.138 inch
Ширина	37 mm / 1.457 inch
Высота	15,9 mm / 0.626 inch
Длина	28 mm / 1.102 inch

Plug connection

Contact type (pluggable connector)	Male connector/plug
Connector connection type	for conductors
Mismating protection	No
защелка	Male locking latch

Material Data

Цвет	светло-серые
группа изолирующих материалов	I
Изоляционный материал	Полифталамид (PPA GF)
Класс воспламеняемости по UL 94	V0
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (EСu)
Покрытие контактов	луженые

Environmental Requirements

Граница температурного диапазона

-60 … +100 °C

Коммерческие данные

Тип упаковки

BOX

Характеристики

Заказ кратно	100
Минимальный заказ	100
Производитель	Wago
Вес	1 г
