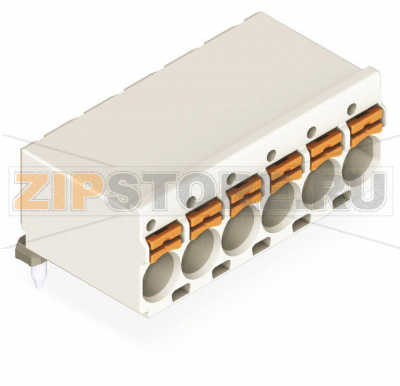

1-conductor THT female header; 1.4 mm O solder pin; угловые; 2,5 мм; Шаг контактов 5 мм; 3-пол.; светло-серые Wago 2092-1373

Описание товара

Ключевые особенности

• Универсальное соединение для всех типов проводников
• Простой монтаж одножильных и многожильных проводников с наконечником путем вставки
• Простая в использовании конструкция не требует специальных инструментов
• Возможность выполнения монтажа как в соединенном, так и в разъединенном состоянии
• Встроенные тестовые порты для измерений параллельно вводу проводника
• Возможна заказная конфигурация выводов под пайку

Информация по безопасности

Система разъемных соединений picoMAX включает разъемы без коммутационной способности в соответствии с DIN EN 61984. При правильной эксплуатации такие разъемы нельзя соединять или разъединять под напряжением или под нагрузкой. Конструкция электрической схемы должна исключать наличие опасного напряжения на доступных штырях заголовка при разомкнутом соединении.

Электрические данные

Номиналы по IEC/EN 60664-1

Сертификация по UL 1059

Сертификация по CSA

Данные соединения

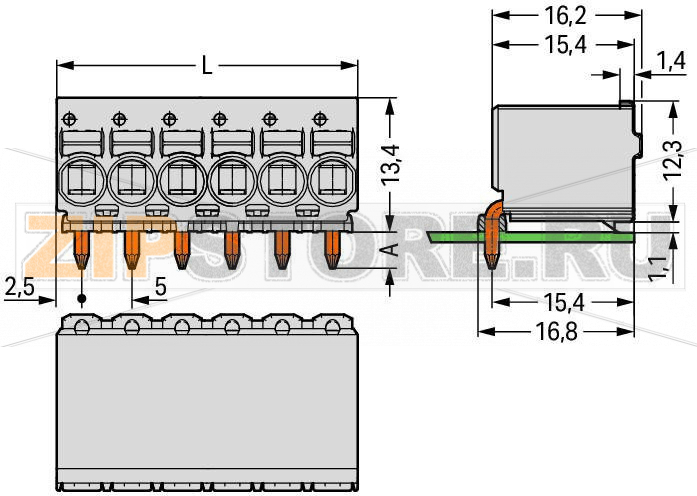

Геометрические данные

Разъёмное соединение

Контакт на плате

Материалы

Условия эксплуатации

Коммерческие сведения

Описание товара

WAGO 2092-1373 — гнездовая разъемная колодка системы picoMAX для монтажа в отверстия (THT), рассчитанная на один провод на контакт. Решение предназначено для применения в промышленной электронике, источниках питания, системах автоматизации зданий и машиностроении. Конструкция с пружинным зажимом Push-in CAGE CLAMP обеспечивает быстрый и надежный монтаж без инструмента, а кнопочный привод упрощает повторные операции. Угловое исполнение удобно для компоновки плат в корпусах и при ограниченном пространстве. Наличие тестовых портов позволяет проводить контрольные измерения без разборки.

Корпус из армированного полифталамида соответствует UL 94 V0, что повышает пожаробезопасность. Лужёные контактные поверхности снижают переходное сопротивление и устойчивы к коррозии, а пружинная сталь из CrNi поддерживает постоянное контактное усилие в условиях вибраций и термоциклирования. Решение совместимо с подключением одножильных и гибких проводников с наконечниками и рассчитано на типовые требования сетевого и сигнального уровня в соответствии с международными стандартами.

Возможные причины неисправностей

• Механическое повреждение из-за неправильного сочленения разъёмов (отсутствует защита от ошибочного совмещения) или избыточного усилия при подключении/отключении.
• Перегрев вследствие превышения допустимого тока, плохого сечения проводника или увеличенного переходного сопротивления (грязь, окисление, неполная вставка).
• Некачественная пайка выводов к плате: «холодная» пайка, трещины после термоциклов, отслоение контактных площадок.
• Неверная подготовка проводника: неправильная длина снятия изоляции, многопроволочные жилы без наконечника, разлохмаченные провода.
• Воздействие агрессивной среды (влага, химические пары, проводящая пыль), вызывающее коррозию и трекинг по поверхности изолятора.
• Избыточная натяжка кабеля без разгрузки, вибрации и ударные нагрузки, приводящие к ослаблению зажима или микротрещинам корпуса.

Как понять, что узел вышел из строя

• Повышение температуры разъема, потемнение или следы оплавления вокруг контактов.
• Периодические пропадания сигнала/питания при вибрации или касании, «шевеление» проводника в зажиме.
• Замечаемый люфт при сочленении, неплотная фиксация, деформация гнезд или штырей.
• Следы коррозии, налет, загрязнения в зоне контактов или тестовых портов.
• Результаты измерений: увеличенный падение напряжения на соединении, нестабильное сопротивление, нагрев при номинальной нагрузке.

Рекомендации по уходу и эксплуатации

• Не соединяйте и не разъединяйте под напряжением/нагрузкой; соблюдайте требования DIN EN 61984.
• Готовьте проводники с указанной длиной зачистки и используйте наконечники для многожильных проводов; вставляйте до упора.
• Периодически проверяйте соединение легким вытягиванием за изоляцию, контролируйте отсутствие люфта и нагрева при работе.
• Обеспечьте разгрузку натяжения кабеля и правильную укладку жгутов, исключайте изгибы с малым радиусом у входа в клемму.
• Содержите изделие в чистоте: удаляйте пыль сухой щеткой; при необходимости используйте изопропиловый спирт, полностью высушивая перед включением.
• Не допускайте попадания влаги и агрессивных химикатов, избегайте конденсации; соблюдайте предписанный температурный диапазон.
• Следите за качеством пайки THT: применяйте корректные термопрофили, не перегревайте площадки, визуально инспектируйте на трещины.
• Не превышайте рекомендованное количество циклов сочленения; при заметном износе заменяйте разъём.

Применение WAGO 2092-1373 целесообразно там, где требуется компактное, сервисопригодное и долговечное решение для подключения проводников на плате с возможностью быстрых проверок и обслуживания без инструмента.
