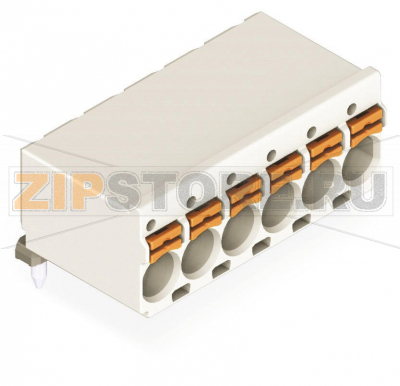

1-conductor THT female header; 1.4 mm O solder pin; угловые; 2,5 мм; Шаг контактов 5 мм; 9-пол.; светло-серые Wago 2092-1379

Name: 1-conductor THT female header; 1.4 mm O solder pin; угловые; 2,5 мм; Шаг контактов 5 мм; 9-пол.; светло-серые Wago 2092-1379
Brand: Wago
SKU: 2092-1379

Каталожный номер 2092-1379

1-conductor THT female header; 1.4 mm O solder pin; угловые; 2,5 мм; Шаг контактов 5 мм; 9-пол.; светло-серые Wago 2092-1379 Универсальное соединение для всех типов проводниковПростой монтаж одножильных проводников и многожильных проводников с наконечником путем вставкиПростая в использовании конструкция не требует применения специальных инструментовВозможность выполнения монтажа как в соединенном, так и в разъединенном состоянииВстроенные тестовые порты для тестирования параллельно вводу проводникаЗаказная установка выводов под пайку...

1-conductor THT female header; 1.4 mm O solder pin; угловые; 2,5 мм; Шаг контактов 5 мм; 9-пол.; светло-серые Wago 2092-1379 - 1-conductor THT female header; 1.4 mm O solder pin; угловые; 2,5 мм; Шаг контактов 5 мм; 9-пол.; светло-серые Wago 2092-1379

Розничная цена

6 $ с НДС

array(34) { ["id"]=> string(6) "151218" ["product_id"]=> string(6) "213897" ["id_1c"]=> NULL ["sku"]=> string(9) "2092-1379" ["sort"]=> string(1) "1" ["name"]=> string(9) "2092-1379" ["image_id"]=> NULL ["price"]=> float(615) ["primary_price"]=> string(7) "6.47349" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(615) ["unconverted_price"]=> float(6.47) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(615) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(3) "100" ["min_zakaz"]=> string(3) "100" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 615 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Универсальное соединение для всех типов проводников
Простой монтаж одножильных проводников и многожильных проводников с наконечником путем вставки
Простая в использовании конструкция не требует применения специальных инструментов
Возможность выполнения монтажа как в соединенном, так и в разъединенном состоянии
Встроенные тестовые порты для тестирования параллельно вводу проводника
Заказная установка выводов под пайку

Информация по безопасности 1:
The picoMAX® Pluggable Connection System includes connectors without breaking capacity in accordance with DIN EN 61984. When used as intended, these connectors must not be connected/disconnected when live or under load. The circuit design should ensure header pins, which can be touched, are not live when unmated.

Электрические данные

Ratings per IEC/EN 60664-1

Номиналы согласно 1	IEC/EN 60664-1
Номинальное напряжение (III / 3)	250 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальное напряжение (III / 2)	320 V
Номинальное импульсное напряжение (III / 2)	4 kV
Номинальное напряжение (II / 2)	630 V
Номинальное импульсное напряжение (II / 2)	4 kV
Номинальный ток	16 A
Legend (ratings)	(III / 2) ? Overvoltage category III / Pollution degree 2

Approvals per UL 1059

Approvals per	UL 1059
Rated voltage UL (Use Group B)	300 V
Rated current UL (Use Group B)	15 A
Rated voltage UL (Use Group D)	300 V
Rated current UL (Use Group D)	10 A

Approvals per CSA

Approvals per

CSA

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Actuation type	Push-button
Размеры одножильных проводников	0,2 … 2,5 mm? / 24 … 12 AWG
Тонкие многожильные проводники	0,2 … 2,5 mm? / 24 … 12 AWG
многожильные проводники с изолированным наконечником	0,25 … 1,5 mm?
многожильные проводники с неизолированным наконечником	0,25 … 2,5 mm?
Длина снятия изоляции	9 … 10 mm / 0.35 … 0.39 inch
Угол подвода проводника к печатной плате	0 °
Число полюсов	9
Общее число точек соединения	9
Общее число потенциалов	9
Количество отдельных объектов присоединения на продукт	1
Количество уровней	1

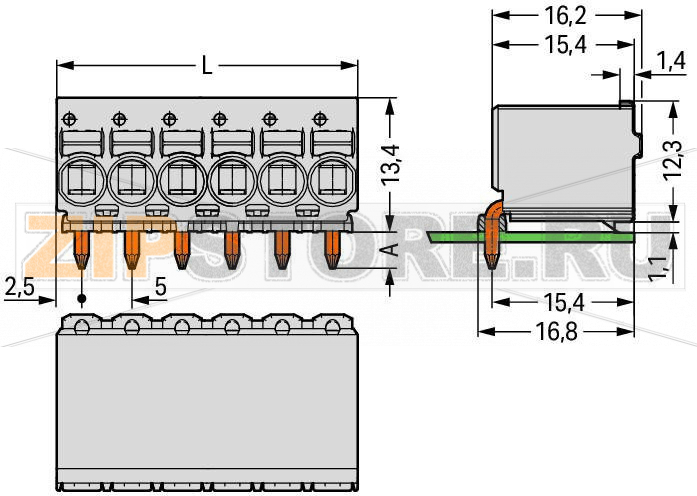

Geometrical Data

Шаг контактов	5 mm / 0.197 inch
Ширина	45 mm / 1.772 inch
Высота	13,4 mm / 0.528 inch
Длина	15,4 mm / 0.606 inch
Длина вывода под пайку	3,6 mm
Ширина вывода под пайку, диам.	1,4 mm
Допуск диаметра отверстия	1,6 (+0,1) mm

Plug connection

Contact type (pluggable connector)	Female connector/socket
Connector connection type	for PCBs
Mismating protection	No
Mating direction to the PCB	0 °

PCB contact

Material Data

>td >Цвет

светло-серые
группа изолирующих материалов	I
Изоляционный материал	Полифталамид (PPA GF)
Класс воспламеняемости по UL 94	V0
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (EСu)
Покрытие контактов	луженые
Пожарная нагрузка	0,199 MJ
Вес	10,5 g

Environmental Requirements

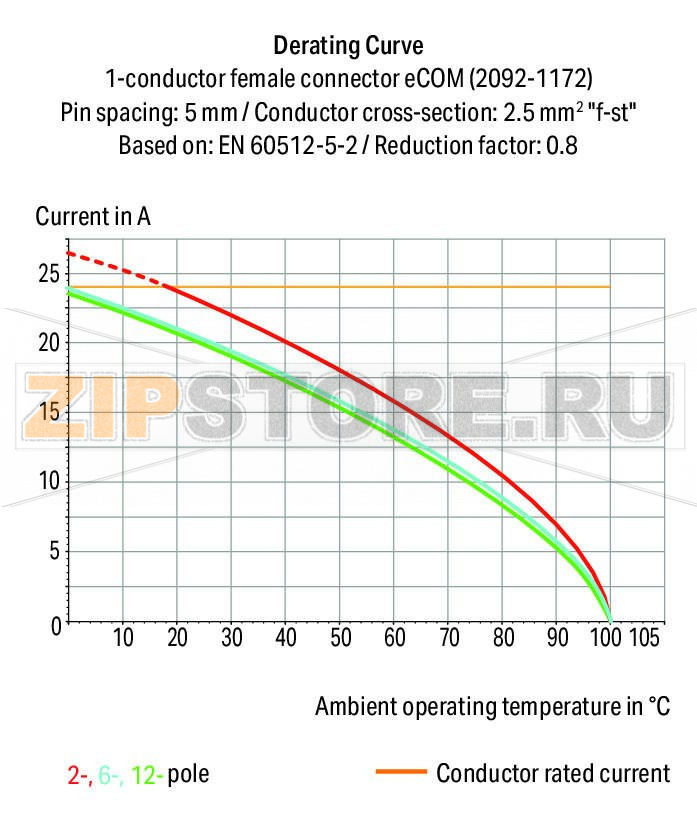

Граница температурного диапазона

-60 … +100 °C

Коммерческие данные

Product Group	26 (picoMAX)
Тип упаковки	BOX
Country of origin	DE
GTIN	4050821869436
Customs tariff number	85366990990
