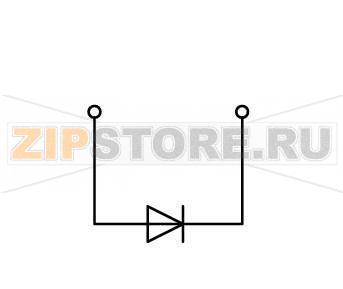

1-пров./1-контактн. компон. несущая клемма; с диодом 1N4007; анод слева; для DIN-рейки 35 x 15 и 35 x 7,5; 4 mm; CAGE CLAMP®; 4,00 mm; серые Wago 769-238/281-410

Name: 1-пров./1-контактн. компон. несущая клемма; с диодом 1N4007; анод слева; для DIN-рейки 35 x 15 и 35 x 7,5; 4 mm; CAGE CLAMP®; 4,00 mm; серые Wago 769-238/281-410
Brand: Wago
SKU: 769-238/281-410

Каталожный номер 769-238/281-410

1-пров./1-контактн. компон. несущая клемма; с диодом 1N4007; анод слева; для DIN-рейки 35 x 15 и 35 x 7,5; 4 mm; CAGE CLAMP®; 4,00 mm; серые Wago 769-238/281-410 - 1-пров./1-контактн. компон. несущая клемма; с диодом 1N4007; анод слева; для DIN-рейки 35 x 15 и 35 x 7,5; 4 mm; CAGE CLAMP®; 4,00 mm; серые Wago 769-238/281-410

Розничная цена

3 $ с НДС

array(34) { ["id"]=> string(6) "137343" ["product_id"]=> string(6) "200051" ["id_1c"]=> NULL ["sku"]=> string(15) "769-238/281-410" ["sort"]=> string(1) "1" ["name"]=> string(15) "769-238/281-410" ["image_id"]=> NULL ["price"]=> float(271) ["primary_price"]=> string(8) "2.852546" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(271) ["unconverted_price"]=> float(2.85) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(271) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(3) "100" ["min_zakaz"]=> string(3) "100" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 271 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Информация по безопасности 1:
Нельзя использовать двухконтактные гнездовые вилки (2-conductor female plugs).

Электрические данные

Номинальное напряжение	250 V
Напряжение обратной полярности	1 000 V

Параметры по IEC/EN 60664-1

Номинальный ток

0,5 A

Данные соединения

Технология соединения	CAGE CLAMP®
Тип приведения в действие	Инструмент
Допустимые материалы проводников	Медь
Номинальное поперечное сечение	4 мм²
Одножильные проводники	0,08 … 4 мм² / 28 … 12 AWG
Тонкие многожильные проводники	0,08 … 4 мм² / 28 … 12 AWG
Длина снятия изоляции	8 … 9 мм / 0.31 … 0.35 inch
Общее число точек соединения	1
Общее число потенциалов	1
Количество уровней	1
Тип проводки	Фронтальное подключение

Геометрические данные

Ширина	5 мм / 0.197 inch
Высота от верхнего края DIN-рейки	28,5 мм / 1.122 inch
Длина	52,5 мм / 2.067 inch

Механические данные

Исполнение	Горизонтальное
Тип монтажа	DIN-рейка 35 мм
Маркировочный уровень	Центральная маркировка

Материалы

Цвет	Серый
Изоляционный материал	Полиамид (PA66)
Пожарная нагрузка	0,109 MJ
Вес	5,1 g

Коммерческие данные

Группа товаров	18 (X-COM-System)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4045454619510
Код ТН ВЭД	85366990990

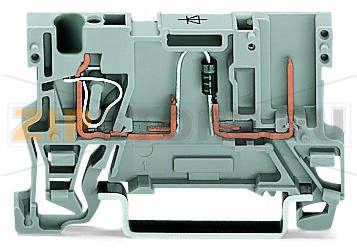

Компонентная несущая клемма WAGO 769-238/281-410 с интегрированным диодом 1N4007 предназначена для установки на стандартные DIN-рейки и служит для включения дискретного элемента в контур без отдельного монтажа на плату. Решение удобно в шкафах управления, системах автоматизации и цепях постоянного тока, где требуется подавление выбросов напряжения катушек или защита от обратной полярности. Ориентация анода слева позволяет быстро и однозначно подключать цепь согласно проектной документации.

Пружинная технология CAGE CLAMP обеспечивает надежный контакт без обслуживания, устойчивость к вибрациям и быстрый монтаж без обжима и регулировки усилия. Фронтальная разводка облегчает доступ в плотных рядах клемм. Центральная маркировка помогает поддерживать читаемость схем и ускоряет сервис. Важно учитывать требование совместимости разъемов: двухконтактные гнездовые вилки к применению не допускаются.

Клемма применяется в цепях катушек реле и соленоидов, линиях питания постоянного тока и в качестве базового узла для защиты чувствительных компонентов. Диод 1N4007 выполняет функции шунтирования выбросов и предотвращает повреждения от обратных напряжений, повышая ресурс контактной группы, коммутирующих аппаратов и источников питания.

Основные причины отказов связаны с нарушением электрических или механических условий эксплуатации. Частые перегрузки и перенапряжения приводят к пробою диода и его пробитию в короткое замыкание либо обрыву. Неправильная ориентация (перепутанные анод/катод) вызывает некорректную работу узла, перегрев и преждевременный износ. Механические воздействия на корпус и защелку, попадание пыли и агрессивных веществ внутрь пружинного зажима, использование неподходящих проводников или неверной длины зачистки ухудшают контакт и могут привести к локальному нагреву. Также к отказам ведут коррозия в условиях повышенной влажности и использование несовместимых ответных разъемов.

Понять, что запчасть вышла из строя, можно по характерным признакам: срабатывание защит источника питания, постоянное «залипание» катушки или, наоборот, ее невыключение; нагрев и потемнение корпуса; запах перегрева. Простая проверка диода режимом «проверка диодов» мультиметра покажет проводимость в одном направлении и блокировку в другом; проводимость в обе стороны либо полный обрыв укажут на неисправность. Визуально проверьте целостность корпуса, фиксацию на DIN-рейке, состояние проводников и прочность удержания в клемме (легкая тяговая проверка).

Рекомендации по уходу и эксплуатации: использовать только медные проводники допустимого сечения и соблюдать рекомендуемую длину снятия изоляции; открывать зажимы штатным инструментом; регулярно выполнять визуальный осмотр на предмет загрязнений и повреждений, поддерживать чистоту ряда клемм; применять торцевые ограничители на DIN-рейке; не превышать электрические пределы изделия и температурные условия окружающей среды; избегать контакта с растворителями, способными повредить полиамид. При замене соблюдать ориентацию «анод слева» и требование по несовместимости двухконтактных гнездовых вилок. Правильный монтаж и периодический контроль соединений обеспечат стабильную работу узла и продлят срок службы оборудования.
