1-проводная вилка; 100% защита от неправильного подсоединения; 10 мм; Шаг контактов 7,62 мм; 6-пол.; 10,00 mm; светло-серые Wago 831-3206

Name: 1-проводная вилка; 100% защита от неправильного подсоединения; 10 мм; Шаг контактов 7,62 мм; 6-пол.; 10,00 mm; светло-серые Wago 831-3206
Brand: Wago
SKU: 831-3206

Каталожный номер 831-3206

1-проводная вилка; 100% защита от неправильного подсоединения; 10 мм; Шаг контактов 7,62 мм; 6-пол.; 10,00 mm; светло-серые Wago 831-3206 Универсальное соединение для всех типов проводниковПростой зажим одножильных проводников и проводников с наконечником путем вставкиВстроенные тестовые порты для тестовых штекеров O 2 мм600 В к UL 1059 100% защита от неправильного подсоединенияВозможны варианты кодировки...

1-проводная вилка; 100% защита от неправильного подсоединения; 10 мм; Шаг контактов 7,62 мм; 6-пол.; 10,00 mm; светло-серые Wago 831-3206 - 1-проводная вилка; 100% защита от неправильного подсоединения; 10 мм; Шаг контактов 7,62 мм; 6-пол.; 10,00 mm; светло-серые Wago 831-3206

Розничная цена

11 $ с НДС

array(34) { ["id"]=> string(6) "151364" ["product_id"]=> string(6) "214043" ["id_1c"]=> NULL ["sku"]=> string(8) "831-3206" ["sort"]=> string(1) "1" ["name"]=> string(8) "831-3206" ["image_id"]=> NULL ["price"]=> float(1050) ["primary_price"]=> string(7) "11.0523" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(1050) ["unconverted_price"]=> float(11.05) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(1050) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "24" ["min_zakaz"]=> string(2) "24" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 1 050 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Ключевые особенности

Универсальное подключение для всех типов проводников
Простой зажим одножильных проводников и проводников с наконечником путем прямой вставки
Встроенные тестовые порты для тестовых штекеров Ø 2 мм
600 В по UL 1059
100% защита от неправильного подсоединения
Возможны варианты кодировки

Информация по безопасности

MCS – MULTI CONNECTION SYSTEM включает разъемы без коммутационной способности в соответствии с DIN EN 61984. При использовании по назначению эти разъемы не должны подключаться/отключаться под напряжением или под нагрузкой. Конструкция схемы должна исключать наличие напряжения на доступных к прикосновению штырях корпуса при разъединенном состоянии.

Электрические данные

Номиналы по IEC/EN 60664-1

Стандарт	IEC/EN 60664-1
Номинальное напряжение (III / 3)	800 V
Номинальное импульсное напряжение (III / 3)	8 kV
Номинальное напряжение (III / 2)	1000 V
Номинальное импульсное напряжение (III / 2)	8 kV
Номинальное напряжение (II / 2)	1000 V
Номинальное импульсное напряжение (II / 2)	8 kV
Номинальный ток	41 A
Примечание (к номиналам)	Категория перенапряжения III / Степень загрязнения 2

Одобрения по UL 1059

Стандарт	UL 1059
Номинальное напряжение UL (Use Group C)	600 V
Номинальный ток UL (Use Group C)	42 A

Одобрения по CSA

Стандарт	CSA
Номинальное напряжение CSA (Use Group C)	600 V
Номинальный ток CSA (Use Group C)	41 A

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Тип приведения в действие	Инструмент
Одножильные проводники	0,5 … 10 мм² / 20 … 8 AWG
Гибкие (тонкие) многожильные проводники	0,5 … 10 мм² / 20 … 8 AWG
Многожильные проводники с изолированным наконечником	0,5 … 6 мм²
Многожильные проводники с неизолированным наконечником	0,5 … 6 мм²
Длина снятия изоляции	13 … 15 мм / 0.51 … 0.59 inch
Число полюсов	6
Тип соединения 2	Быстрое соединение / контакт под пайку
Общее число точек соединения	6
Общее число потенциалов	6
Количество отдельных объектов присоединения на продукт	1
Количество уровней	1

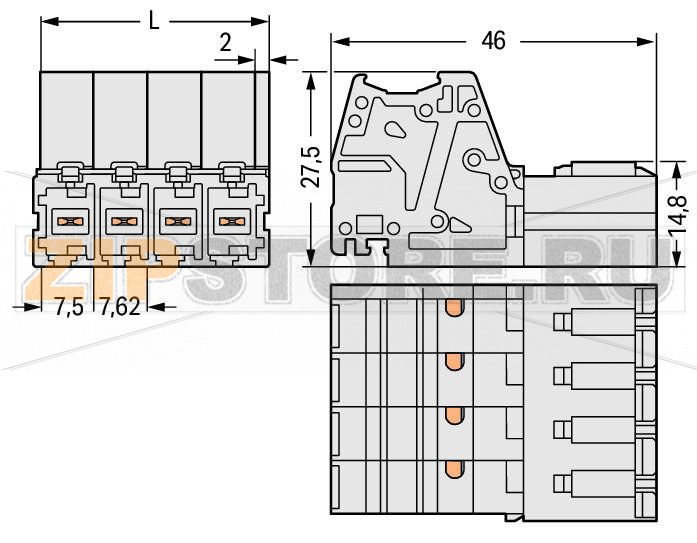

Геометрические данные

Шаг контактов	7,62 мм / 0.3 inch
Ширина	47,6 мм / 1.874 inch
Высота	27,5 мм / 1.083 inch
Длина	46 мм / 1.811 inch

Разъемное соединение

Тип контакта (вставной разъем)	Штыревый разъем (вилка)
Тип присоединения к разъему	Для проводников
Защита от неправильного сочленения	Да

Материалы

Цвет	светло-серый
Группа изоляционных материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (ECu)
Покрытие контактов	луженые
Пожарная нагрузка	0,723 MJ
Вес	39,6 г

Требования к окружающей среде

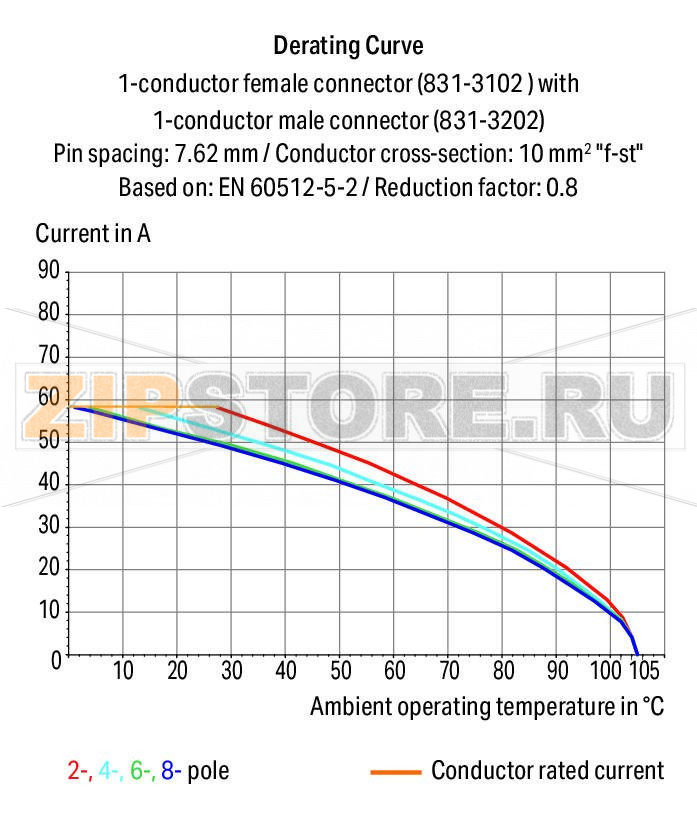

Диапазон рабочих температур

-60 … +105 °C

Коммерческие данные

Группа продукта	3 (Multi Connection System)
Тип упаковки	BOX
Страна происхождения	DE (Германия)
GTIN	4045454160920
Код ТН ВЭД	85366990990

Описание

WAGO 831-3206 — надежный вилочный разъем серии MCS для быстрого и безопасного подключения проводников в промышленной и приборостроительной среде. Пружинная технология Push-in CAGE CLAMP обеспечивает стабильный контакт без необходимости обслуживания, сокращает время монтажа и снижает влияние вибраций и температурных циклов на соединение. Защита от неправильного подсоединения и опциональная кодировка минимизируют риск ошибочного сочленения в полевых условиях, что особенно важно при сервисных работах и модульной сборке.

Конструкция разъема ориентирована на практичность: прямой ввод жестких проводников и проводников с наконечником ускоряет инсталляцию, а встроенные тестовые порты позволяют проводить измерения стандартными щупами Ø 2 мм, не нарушая основное соединение. Легкий, негорючий корпус из полиамида с классом UL 94 V0 устойчив к механическим воздействиям и большинству промышленных сред. Разъем совместим с соответствующими штыревыми/гнездовыми компонентами системы MCS и рассчитан на длительную эксплуатацию в шкафах управления, источниках питания, приводной технике и системах автоматизации.

Причины возможных отказов

Перегрев из-за превышения допустимого тока, плохого теплоотвода или недостаточного сечения проводника.
Неправильная подготовка жилы: излишне короткая/длинная зачистка, повреждение проволочек, перекос при вводе.
Повреждение пружинного механизма неправильным инструментом или приложением избыточного усилия.
Частые разъединения под нагрузкой или при наличии дуги, вопреки требованиям безопасности.
Коррозия контактов при конденсации влаги, попадании агрессивных веществ или длительном хранении без защиты.
Механические воздействия: ударные нагрузки, вытягивание за кабель, изгиб проводника у ввода без соблюдения радиуса.

Как понять, что компонент вышел из строя

Следы перегрева: потемнение, деформация корпуса, запах гари, локальное размягчение пластика.
Рост переходного сопротивления: ощутимый нагрев в месте контакта при штатной нагрузке.
Ненадежная фиксация проводника: проводник вынимается без инструмента или ощущается люфт.
Окисление/потускнение контактных поверхностей, появление зеленых/белых налетов.
Нарушение геометрии направляющих или защелок, невозможность корректного сочленения с ответной частью.
Периодические отказы цепи при вибрации или механическом воздействии.

Рекомендации по эксплуатации и уходу

Соблюдайте требования: не соединять/разъединять под напряжением или нагрузкой.
Подготавливайте проводники с рекомендованной длиной зачистки и используйте наконечники при необходимости.
Применяйте подходящий инструмент для открытия зажима; не используйте острые самодельные предметы.
Избегайте натяжения и кручения кабеля; фиксируйте проводники для разгрузки от усилий.
Периодически осматривайте контакты: при обнаружении загрязнений очищайте сухой мягкой щеткой; не применяйте агрессивные растворители.
Защищайте узел от конденсата и агрессивных сред; обеспечьте достаточную вентиляцию шкафа.
Храните разъемы в оригинальной упаковке, в сухом помещении, без прямого солнечного света и пыли.
При признаках перегрева или механического повреждения заменяйте разъем WAGO 831-3206 на новый.

Соблюдение этих рекомендаций позволит сохранить стабильный контакт и продлить срок службы разъема WAGO 831-3206 в составе оборудования, снижая риски простоев и внепланового обслуживания.
