1-проводная вилка; зажимное кольцо; 4 mm; Шаг контактов 5 мм; 2-пол.; 4,00 mm; серые Wago 769-602/002-000

Каталожный номер 769-602/002-000
Розничная цена
1.85 $ с НДС ≈ 176 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Электрические данные

Нормы в соответствии с IEC/EN 60664-1

Номинальное напряжение (III / 3) 500 V
Номинальное импульсное напряжение (III / 3) 6 kV
Номинальный ток 32 A
Примечание к обозначениям (III / 3): Категория перенапряжения III / Степень загрязнения 3

Данные соединения

Технология соединения CAGE CLAMP® (пружинный зажим)
Тип приведения в действие Инструмент
Материал подключаемых проводников Медь
Номинальное поперечное сечение 4 мм²
Одножильные проводники 0,08 … 4 мм² / 28 … 12 AWG
Тонкие многожильные проводники 0,08 … 4 мм² / 28 … 12 AWG
Длина снятия изоляции 8 … 9 мм / 0.31 … 0.35 inch
Число полюсов 2
Общее число точек соединения 2
Общее число потенциалов 2
Тип проводки Фронтальное подключение

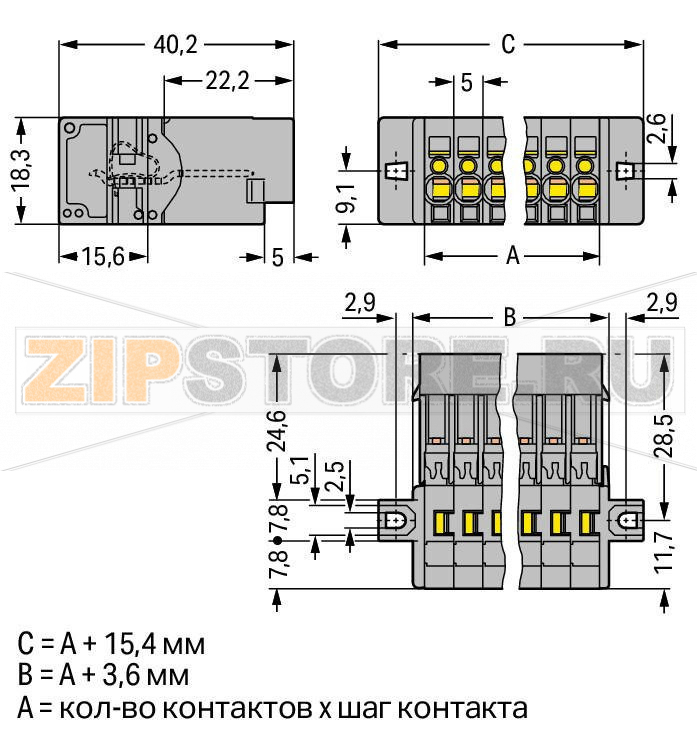

Геометрические данные

Шаг контактов 5 мм / 0.197 inch
Ширина 25,4 мм / 1 inch
Высота от поверхности 18,3 мм / 0.72 inch
Длина 40,2 мм / 1.583 inch

Механические данные

Тип монтажа Крепежный фланец

Штекерное соединение

Тип контакта (разъем) Штекер (мужской)
Тип подключения в разъеме Для проводников

Материалы

Цвет серый
Изоляционный материал Полиамид (PA66)
Пожарная нагрузка 0,177 MJ
Вес 7,9 g

Коммерческие данные

Продуктовая группа 18 (X-COM-System)
Тип упаковки BOX
Страна происхождения Польша
GTIN 4044918520690
Код ТН ВЭД 85366990990

WAGO 769-602/002-000 — компактная 2‑полюсная штекерная вилка для подключения медных проводников с использованием пружинной технологии CAGE CLAMP. Конструкция рассчитана на фронтальное подведение провода и удобна для плотного монтажа в шкафах управления и распределительных коробках. Крепежный фланец обеспечивает надежную фиксацию в сборке, а корпус из полиамида устойчив к механическим воздействиям и типовым условиям эксплуатации. Изделие относится к системе X-COM, что упрощает модульное построение узлов и ускоряет сервисное обслуживание.

Пружинный зажим стабильно удерживает как одножильные, так и тонкие многожильные проводники без необходимости обжима винтом. Это ускоряет инсталляцию, снижает влияние вибраций и температурных циклов на контакт, а также минимизирует риски ослабления соединения со временем. Фронтальная геометрия клемм упрощает разводку и делает доступными проверки без разборки соседних компонентов. Вилка предназначена для подключения проводников без переходников и оптимально подходит для машинного и приборостроения, электрораспределения и промышленной автоматизации.

Типичные причины отказов штекерной вилки включают перегрев контактов из‑за превышения допустимой токовой нагрузки или недостаточной площади контакта (неполная вставка провода, неверная длина зачистки). Возможны механические повреждения корпуса и фланца при неправильном извлечении разъема, износ контактной пары при частых циклах сочленения без должной аккуратности, а также повышенное контактное сопротивление при попадании загрязнений. Использование проводников неподходящего сечения или материалов также приводит к некорректной работе.

Признаки того, что запчасть вышла из строя: локальный нагрев, потемнение или обесцвечивание пластика, запах перегрева, следы оплавления или подгорания, люфт или потеря фиксации в месте монтажа. Электрически проблема проявляется нестабильным контактом, падением напряжения, мерцанием нагрузки, повышенным переходным сопротивлением. Визуальный осмотр может выявить трещины корпуса, деформацию пружины зажима или повреждение губок контакта.

Рекомендации по уходу и эксплуатации: соблюдать правильную длину снятия изоляции и полностью вводить проводник до упора; использовать подходящий инструмент для приведения в действие зажима и выполнять контрольную «протяжку» легким усилием на проводнике. Для тонких многожильных проводов рекомендуется применять наконечники-гильзы. Поддерживать чистоту контактной зоны, избегать попадания пыли и агрессивных сред, периодически проводить профилактический осмотр на предмет нагрева и ослабления соединений. При сервисе отключать питание, извлекать вилку строго по оси, без скручивания. Соблюдать условия монтажа, обеспечивать разгрузку натяжения проводов и корректную фиксацию фланца. Эти меры продлевают срок службы WAGO 769-602/002-000 и поддерживают стабильность соединения в течение эксплуатации.

Характеристики

Производитель Wago
Тип запчасти Вилка
Заказ кратно 100
Минимальный заказ 100
Вес 0 кг



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках 1-проводная вилка; зажимное кольцо; 4 mm; Шаг контактов 5 мм; 2-пол.; 4,00 mm; серые Wago 769-602/002-000.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена 1-проводная вилка; зажимное кольцо; 4 mm; Шаг контактов 5 мм; 2-пол.; 4,00 mm; серые Wago 769-602/002-000 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
