1-проводная вилка; зажимное кольцо; 4 mm; Шаг контактов 5 мм; 3-пол.; 4,00 mm; серые Wago 769-603/002-000

Name: 1-проводная вилка; зажимное кольцо; 4 mm; Шаг контактов 5 мм; 3-пол.; 4,00 mm; серые Wago 769-603/002-000
Brand: Wago
SKU: 769-603/002-000

Каталожный номер 769-603/002-000

1-проводная вилка; зажимное кольцо; 4 mm; Шаг контактов 5 мм; 3-пол.; 4,00 mm; серые Wago 769-603/002-000 - 1-проводная вилка; зажимное кольцо; 4 mm; Шаг контактов 5 мм; 3-пол.; 4,00 mm; серые Wago 769-603/002-000

Розничная цена

2 $ с НДС

array(34) { ["id"]=> string(6) "137366" ["product_id"]=> string(6) "200074" ["id_1c"]=> NULL ["sku"]=> string(15) "769-603/002-000" ["sort"]=> string(1) "1" ["name"]=> string(15) "769-603/002-000" ["image_id"]=> NULL ["price"]=> float(216) ["primary_price"]=> string(8) "2.273616" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(216) ["unconverted_price"]=> float(2.27) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(216) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "50" ["min_zakaz"]=> string(2) "50" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 216 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Электрические данные

Номинальные значения по IEC/EN 60664-1

Номинальное напряжение (III / 3)	500 V
Номинальное импульсное напряжение (III / 3)	6 kV
Номинальный ток	32 A
Примечание (номиналы)	(III / 3) — категория перенапряжения III / степень загрязнения 3

Данные соединения

Технология соединения	CAGE CLAMP® (пружинное подключение)
Тип приведения в действие	Инструмент
Материал подключаемых проводников	Медь
Номинальное поперечное сечение	4 мм²
Одножильные проводники	0,08 … 4 мм² / 28 … 12 AWG
Многожильные гибкие проводники	0,08 … 4 мм² / 28 … 12 AWG
Длина снятия изоляции	8 … 9 мм / 0.31 … 0.35 inch
Число полюсов	3
Общее число точек соединения	3
Общее число потенциалов	3
Тип проводки	Фронтальное подключение

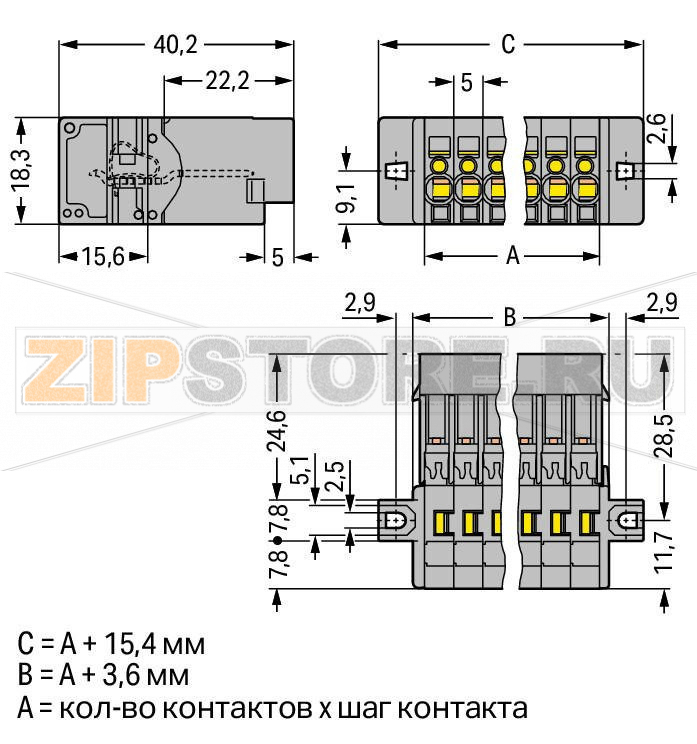

Геометрические данные

Шаг контактов	5 мм / 0.197 inch
Ширина	30,4 мм / 1.197 inch
Высота от поверхности	18,3 мм / 0.72 inch
Длина	40,2 мм / 1.583 inch

Механические данные

Тип монтажа

Монтажный фланец

Штекерное соединение

Тип контакта (разъем)	Штекер (мужской)
Тип подключения разъема	Для проводников

Материалы

Цвет	Серый
Изоляционный материал	Полиамид (PA66)
Пожарная нагрузка	0,232 MJ
Вес	10,7 g

Коммерческие данные

Тип упаковки	BOX
Страна происхождения	Польша (PL)
GTIN	4044918520812
Код ТН ВЭД	85366990990

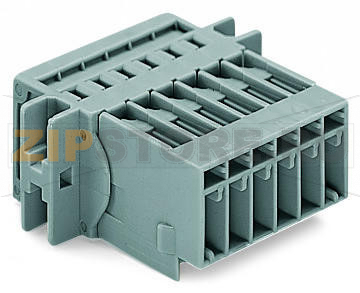

Wago 769-603/002-000 — компактная 3-полюсная штекерная вилка на шаге 5 мм с фронтальным подключением и пружинной технологией CAGE CLAMP. Решение предназначено для надежного и быстрого подключения медных проводников без обслуживания, что делает его удобным в шкафах управления, распределительных коробках и корпусах приборов. Монтажный фланец обеспечивает фиксацию на панели и разгрузку от натяжения. Конструкция корпуса из PA66 устойчива к механическим воздействиям и температурным нагрузкам, а пружинные клеммы стабильно удерживают как однопроволочные, так и гибкие многожильные проводники.

Область применения — питание и коммутация модулей автоматики, преобразователей, источников питания, приводов и светотехнического оборудования. Wago 769-603/002-000 подходит для модульных решений, где требуется многократное разъединение для обслуживания, при этом сохраняется стабильное контактное сопротивление. Фронтальное подключение упрощает разводку в плотных сборках, а понятная индикация глубины зачистки помогает исключить ошибки монтажа.

Причины возможных неисправностей

Превышение допустимых электрических нагрузок, приводящее к перегреву и деградации контактов и изоляции.
Неправильная подготовка проводника: слишком короткая или чрезмерная длина зачистки, повреждение жил, использование неподходящего сечения.
Использование алюминиевых проводников или луженых концов без гильз — ослабление контакта из-за ползучести припоя.
Загрязнение, влага, агрессивные среды — коррозия и рост переходного сопротивления.
Механические повреждения: перегиб провода без разгрузки, ударные нагрузки, трещины корпуса или поломка защелок.
Чрезмерное число циклов сочленения/расчленения, износ ответных контактов.
Неправильное использование инструмента при открытии пружины CAGE CLAMP.

Признаки, что деталь вышла из строя

Нагрев, потемнение, запах перегретого пластика, следы копоти или дуговых разрядов.
Шатание вилки в ответной части, поломанные защелки или фланец, трещины корпуса.
Появление нестабильного контакта: мерцание нагрузки, самопроизвольные перерывы цепи.
Слишком легкое извлечение проводника или невозможность его зажать.
Аномально большой падение напряжения на контакте под нагрузкой, нагрев точки соединения.

Рекомендации по уходу и эксплуатации

Используйте только медные проводники; при работе с гибкими жилами предпочитайте втулочные наконечники соответствующего сечения.
Соблюдайте рекомендуемую длину зачистки (8–9 мм), не повреждайте жилы. Проверяйте фиксацию легким тяговым усилием.
Применяйте подходящий инструмент для открытия пружины; не вставляйте посторонние предметы.
Держите контактные поверхности в чистоте; очищайте сухой мягкой тканью, избегайте агрессивных растворителей.
Обеспечьте разгрузку от натяжения и защиту от вибраций; не допускайте натяга на проводниках.
Избегайте эксплуатации во влажной и агрессивной среде без соответствующей защиты; при необходимости используйте кожухи/уплотнения.
Периодически осматривайте соединения на предмет потемнений, трещин, следов перегрева; при малейших признаках повреждения заменяйте изделие.
Не лудите жилы при применении пружинных клемм; допускается использование опрессованных гильз, выполненных калиброванным инструментом.

Соблюдение этих рекомендаций позволит максимально раскрыть возможности пружинной технологии CAGE CLAMP и обеспечить долговечную работу разъема Wago 769-603/002-000 в составе электроустановки.
