Номинальные значения по IEC/EN 60664-1
| Номинальное напряжение (кат. перенапряжения III / степень загрязнения 3) | 500 V |
| Номинальное импульсное напряжение (III/3) | 6 kV |
| Номинальный ток | 32 A |
| Примечание к номиналам | (III/3) — категория перенапряжения III / степень загрязнения 3 |
| Технология соединения | CAGE CLAMP® |
| Приведение в действие | Инструментом |
| Материал подключаемых проводников | Медь |
| Номинальное сечение | 4 мм² |
| Одножильные проводники | 0,08 … 4 мм² / 28 … 12 AWG |
| Гибкие многожильные проводники | 0,08 … 4 мм² / 28 … 12 AWG |
| Длина зачистки | 8 … 9 мм / 0.31 … 0.35 inch |
| Число полюсов | 4 |
| Общее число точек соединения | 4 |
| Общее число потенциалов | 4 |
| Тип проводки | Фронтальное подключение |
| Шаг контактов | 5 mm / 0.197 inch |

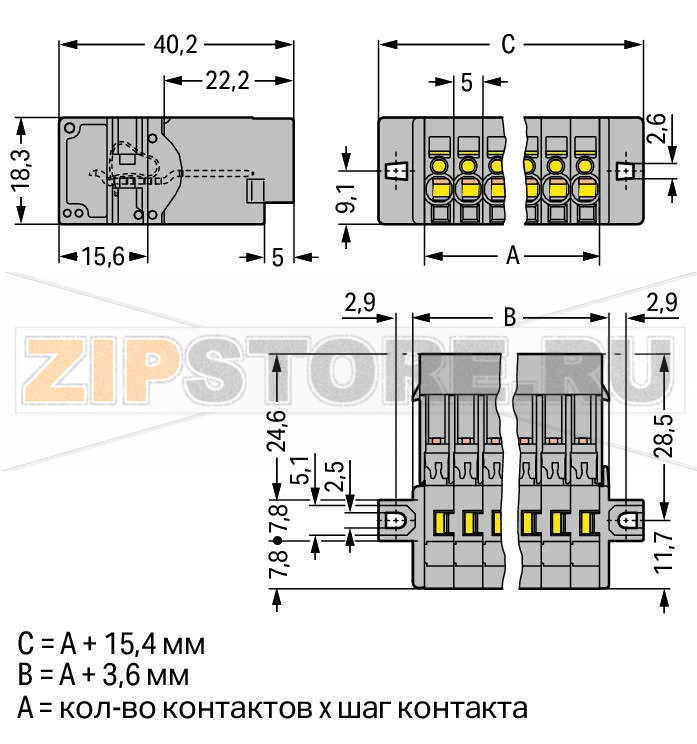

| Ширина | 35,4 mm / 1.394 inch |
| Высота над поверхностью | 18,3 mm / 0.72 inch |
| Длина | 40,2 mm / 1.583 inch |
| Тип монтажа | Монтажный фланец |
| Тип контакта (втываемый разъём) | Штекер (мужской) |
| Тип подключения соединителя | Для проводников |
| Цвет | серый |
| Изоляционный материал | Полиамид (PA66) |
| Пожарная нагрузка | 0,286 MJ |
| Масса | 13,5 g |
| Группа продукции | 18 (X-COM-System) |
| Тип упаковки | BOX (коробка) |
| Страна происхождения | PL (Польша) |
| GTIN | 4044918520911 |
| Код ТН ВЭД | 85366990990 |

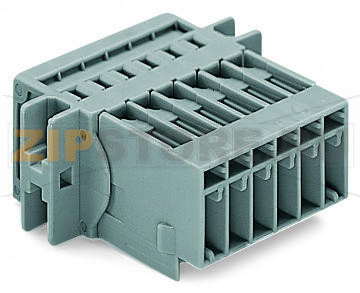

Wago 769-604/002-000 — надежная одно проводная штекерная вилка системы X-COM, предназначенная для быстрого и безопасного подключения медных проводников в распределительных устройствах, шкафах управления и промышленной автоматике. Пружинная технология CAGE CLAMP обеспечивает стабильный контакт без обслуживания, устойчивость к вибрациям и минимальные переходные сопротивления при корректной установке. Фронтальное подключение и монтажный фланец упрощают встраивание в оборудование и ускоряют сервисные операции, а модульная конструкция позволяет организовать аккуратную и понятную разводку цепей.
Конструкция корпуса из полиамида устойчива к механическим воздействиям и большинству эксплуатационных факторов, а штекерный формат облегчает разборку и замену узлов без повторной разделки проводов. Вилка Wago 769-604/002-000 оптимально подходит для распределения питания и сигналов в шкафах, на машинах и в инженерных системах зданий, где важны компактность, скорость монтажа и повторяемость подключения.
Возможные причины неисправностей обычно связаны с нарушением правил монтажа или неблагоприятными условиями эксплуатации. Наиболее типичные: использование неподходящего сечения или типа проводника, недостаточная или избыточная длина зачистки, попадание изоляции в контактную зону, механические нагрузки на провод (рывки, изгибы у ввода), загрязнение и коррозия при высокой влажности, воздействие агрессивных сред, перегрев из‑за длительной перегрузки, а также повреждение пружинного механизма при использовании неподходящего инструмента. Дополнительным фактором риска является неправильная фиксация вилки на фланце или неполное сочленение с ответной частью разъема.
Понять, что запчасть вышла из строя, помогают визуальные и функциональные признаки: локальный нагрев, запах перегрева, потемнение или оплавление пластика, видимые трещины и деформация корпуса, ослабление посадки штекера в ответной части, искрение при работе, выпадение проводника из зажима, невозможность надежно зафиксировать провод, заметное окисление контактных поверхностей. Косвенным индикатором неисправности может быть рост падения напряжения на соединении и нестабильная работа подключенной нагрузки.
Рекомендации по уходу и эксплуатации: использовать только медные проводники подходящего класса гибкости и сечения; соблюдать рекомендуемую длину зачистки, не допуская повреждения жил; приводить зажим в действие исключительно подходящим инструментом; избегать лишних циклов соединения/разъединения; надежно крепить монтажный фланец, исключая натяжение кабеля на разъем; периодически проводить визуальный осмотр, контролировать отсутствие перегрева и загрязнений; защищать изделие от влаги и конденсата средствами корпуса/шкафа; очищать внешние поверхности в обесточенном состоянии сухой щеткой или безворсовой салфеткой, при необходимости — изопропиловым спиртом (избегая попадания внутрь контактной зоны). При обнаружении следов перегрева, трещин корпуса, потери упругости пружины или нарушений фиксации штекера узел следует заменить целиком.
Соблюдение этих рекомендаций обеспечит длительную и стабильную работу Wago 769-604/002-000, сохранит качество контакта и снизит риск внеплановых простоев оборудования.
| Производитель | Wago |
| Заказ кратно | 50 |
| Минимальный заказ | 50 |
| Вес | 0 кг |
Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках 1-проводная вилка; зажимное кольцо; 4 mm; Шаг контактов 5 мм; 4-пол.; 4,00 mm; серые Wago 769-604/002-000.
Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.
Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.
Цена 1-проводная вилка; зажимное кольцо; 4 mm; Шаг контактов 5 мм; 4-пол.; 4,00 mm; серые Wago 769-604/002-000 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
