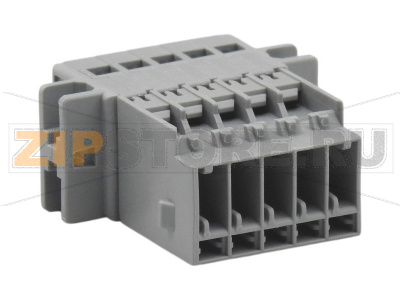

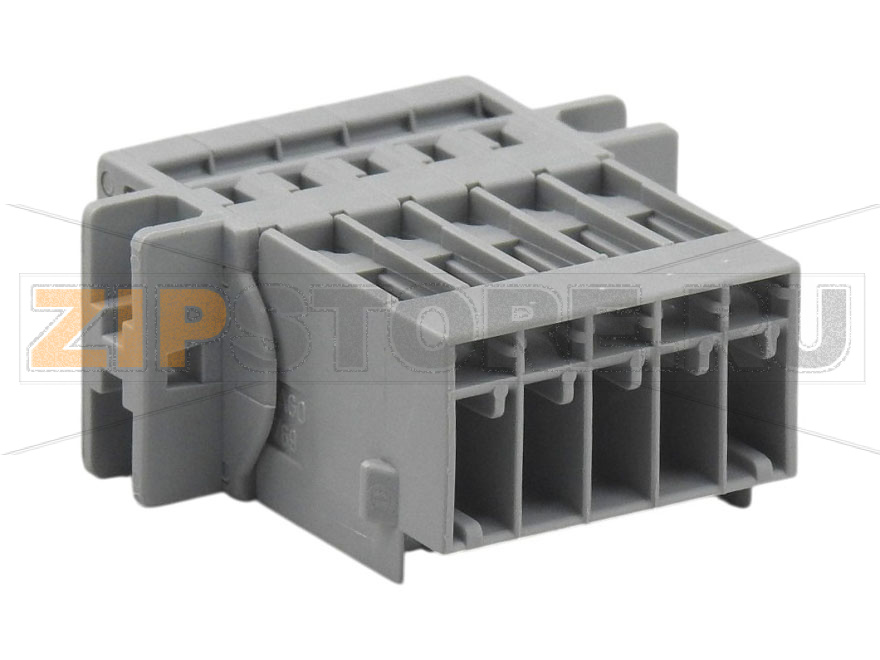

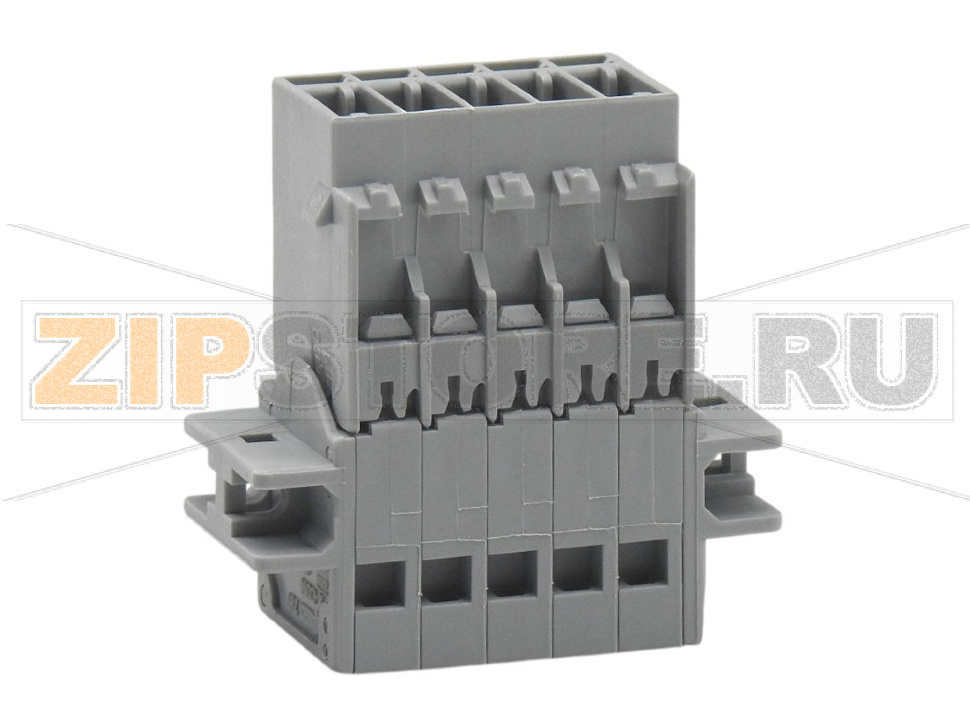

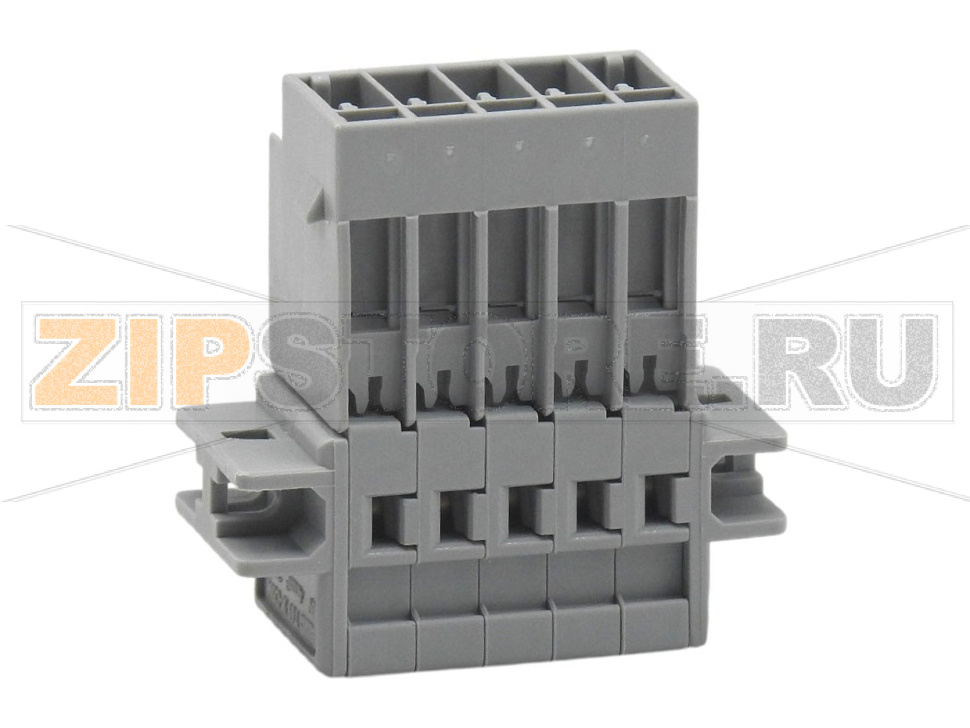

1-проводная вилка; зажимное кольцо; 4 mm; Шаг контактов 5 мм; 5-пол.; 4,00 mm; серые Wago 769-605/002-000

Name: 1-проводная вилка; зажимное кольцо; 4 mm; Шаг контактов 5 мм; 5-пол.; 4,00 mm; серые Wago 769-605/002-000
Brand: Wago
SKU: 769-605/002-000

Каталожный номер 769-605/002-000

1-проводная вилка; зажимное кольцо; 4 mm; Шаг контактов 5 мм; 5-пол.; 4,00 mm; серые Wago 769-605/002-000 - 1-проводная вилка; зажимное кольцо; 4 mm; Шаг контактов 5 мм; 5-пол.; 4,00 mm; серые Wago 769-605/002-000

Розничная цена

3 $ с НДС

array(34) { ["id"]=> string(6) "137368" ["product_id"]=> string(6) "200076" ["id_1c"]=> NULL ["sku"]=> string(15) "769-605/002-000" ["sort"]=> string(1) "1" ["name"]=> string(15) "769-605/002-000" ["image_id"]=> NULL ["price"]=> float(315) ["primary_price"]=> string(7) "3.31569" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(315) ["unconverted_price"]=> float(3.31) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(315) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "50" ["min_zakaz"]=> string(2) "50" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 315 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Электрические данные

Номинальные значения в соответствии с IEC/EN 60664-1

Номинальное напряжение (III / 3)	500 V
Номинальное импульсное напряжение (III / 3)	6 kV
Номинальный ток	32 A
Примечание (к номиналам)	(III / 3) — Категория перенапряжения III / Степень загрязнения 3

Данные соединения

Технология соединения	CAGE CLAMP® (пружинное соединение)
Тип приведения в действие	Инструмент
Материалы подключаемых проводников	Медь
Номинальное поперечное сечение	4 мм²
Однопроволочные проводники	0,08 … 4 мм² / 28 … 12 AWG
Тонкие многопроволочные проводники	0,08 … 4 мм² / 28 … 12 AWG
Длина снятия изоляции	8 … 9 мм / 0,31 … 0,35 inch
Число полюсов	5
Общее число точек соединения	5
Общее число потенциалов	5
Тип проводки	Фронтальное подключение

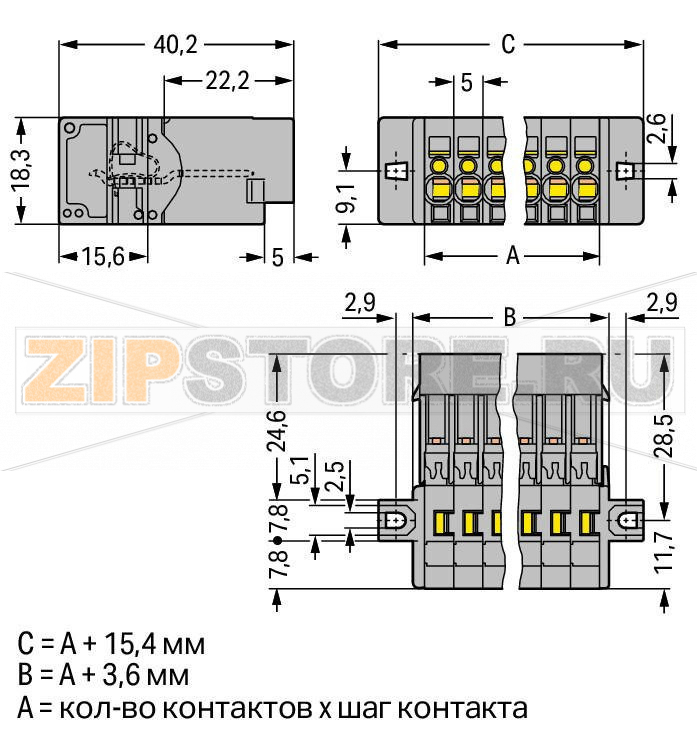

Геометрические данные

Шаг контактов	5 мм / 0,197 inch
Ширина	40,4 мм / 1,591 inch
Высота от поверхности	18,3 мм / 0,72 inch
Длина	40,2 мм / 1,583 inch

Механические данные

Тип монтажа

Монтажный фланец

Разъёмное соединение

Тип контакта (втыкаемый разъём)	Штекер (male)
Тип подключения разъёма	Для проводников

Материалы

Цвет	Серый
Изоляционный материал	Полиамид (PA66)
Пожарная нагрузка	0,34 MJ
Вес	16,3 g

Коммерческие данные

Группа изделий	18 (X-COM-System)
Тип упаковки	BOX
Страна происхождения	PL (Польша)
GTIN	4044918521055
Код ТН ВЭД	85366990990

WAGO 769-605/002-000 — втыкаемая вилка системы X-COM для быстрого и надёжного подключения медных проводников с помощью пружинной технологии CAGE CLAMP. Конструкция со штекерными контактами и монтажным фланцем обеспечивает устойчивую фиксацию в аппарате и удобство фронтальной разводки. Такое решение применяют в шкафах управления, модульных устройствах, в промышленной автоматике и машиностроении, где важны многократные расстыковки без обслуживания и постоянство электрического контакта.

Пружинная клеммная техника уменьшает время монтажа, исключает перетяжку и ослабление, устойчиво работает при вибрациях и термоциклировании. Корпус из PA66 обладает хорошей механической прочностью и электрической изоляцией, а фронтальный ввод проводников облегчает укладку жгутов в стеснённых условиях. Пятирядное исполнение позволяет организовать компактный съёмный интерфейс между платой/модулем и внешней проводкой, ускоряя обслуживание и замену узлов.

Причины возможных неисправностей

Неправильная подготовка проводника: слишком короткая/длинная зачистка изоляции, повреждение жилы, применение неподходящего сечения или немедного материала.
Нарушение техники подключения: неполная посадка проводника в гнезде, использование неподходящего инструмента для открытия пружины, чрезмерные усилия при монтаже.
Перегрев контактов из‑за повышенного переходного сопротивления (грязь, окислы, неплотный контакт, работа за пределами условий окружающей среды).
Механические повреждения корпуса или фланца при ударных нагрузках, нештатной фиксации кабелей, частых расстыковках сверх ресурса.
Внешние факторы: попадание влаги, агрессивных химических веществ, загрязнений; отложение пыли.

Как понять, что запчасть вышла из строя

Следы перегрева: потемнение, оплавление, запах гари, изменение цвета изоляции рядом с контактами.
Нестабильность соединения: периодические пропадания сигнала или питания, нагрев в зоне соединений под нагрузкой.
Повышенное контактное сопротивление: заметная просадка напряжения, локальный нагрев при штатном токе.
Механические дефекты: трещины корпуса/фланца, деформация гнёзд, ослабление фиксации штекера.
Коррозия или окисление контактных поверхностей, загрязнение, затруднённое вставление/извлечение.

Рекомендации по эксплуатации и уходу

Подготавливайте проводники в соответствии с требованиями: соблюдайте длину зачистки, применяйте подходящее сечение и только медные провода; для тонкопроволочных жил допускается использование наконечников-гильз.
Используйте подходящий инструмент для открытия пружины, не прикладывайте избыточные усилия, не допускайте перекоса проводника при вводе.
Обеспечьте разгрузку от натяжения и фиксацию жгутов, не допускайте изгибов с малым радиусом у ввода и вибронагружения без поддержки.
Регулярно проводите визуальный осмотр: состояние корпуса, чистота, отсутствие следов перегрева; при необходимости очищайте сухим сжатым воздухом, избегайте агрессивных растворителей.
Соблюдайте условия эксплуатации по окружающей среде и не превышайте рекомендуемые электрические режимы; при длительной работе под нагрузкой контролируйте температуру узла.
При повторных расстыковках контролируйте плотность посадки и отсутствие люфта; при обнаружении повреждений замените изделие.

Применение WAGO 769-605/002-000 позволяет стандартизировать съёмные электрические интерфейсы, ускорить монтаж и обслуживание, а также повысить отказоустойчивость благодаря пружинной технологии зажимов. Соблюдение рекомендаций по подключению и уходу обеспечивает долгий срок службы соединений без профилактической подтяжки.

Характеристики

Производитель	Wago
Заказ кратно	50
Минимальный заказ	50
Вес	0 кг
