Описание товара

Универсальное соединение для всех типов проводников
Простой зажим одножильных проводников и проводников с наконечником методом вставки
Встроенные тестовые порты для тестовых штекеров Ø 2 мм
600 В по UL 1059
100% защита от неправильного подсоединения
Доступны варианты кодировки

Информация по безопасности 1:
Система MCS (MULTI CONNECTION SYSTEM) включает разъёмы без коммутационной способности согласно DIN EN 61984. При правильной эксплуатации такие разъёмы нельзя соединять/разъединять под напряжением или под нагрузкой. Конструкция схемы должна гарантировать, что доступные штыревые контакты не находятся под напряжением в разомкнутом состоянии.

Электрические данные

Номиналы по IEC/EN 60664-1

Номиналы согласно	IEC/EN 60664-1
Номинальное напряжение (III / 3)	800 V
Номинальное импульсное напряжение (III / 3)	8 kV
Номинальное напряжение (III / 2)	1000 V
Номинальное импульсное напряжение (III / 2)	8 kV
Номинальное напряжение (II / 2)	1000 V
Номинальное импульсное напряжение (II / 2)	8 kV

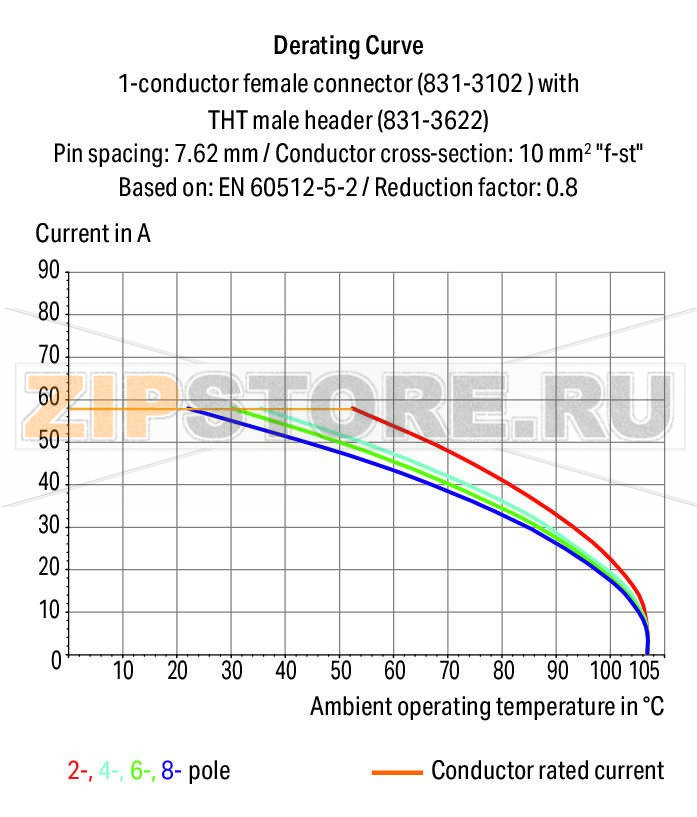

Номинальный ток	41 A
Примечание (номиналы)	(III / 2) Категория перенапряжения III / Степень загрязнения 2

Сертификация по UL 1059

Стандарт	UL 1059
Номинальное напряжение UL (Use Group C)	600 V
Номинальный ток UL (Use Group C)	42 A

Сертификация по CSA

Стандарт	CSA
Номинальное напряжение CSA (Use Group C)	600 V
Номинальный ток CSA (Use Group C)	41 A

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Тип привода	Монтажный инструмент
Одножильные проводники	0,5 … 10 мм² / 20 … 8 AWG
Гибкие многожильные проводники	0,5 … 10 мм² / 20 … 8 AWG
Многожильные с изолированным наконечником	0,5 … 6 мм²
Многожильные с неизолированным наконечником	0,5 … 6 мм²
Длина снятия изоляции	13 … 15 мм / 0.51 … 0.59 inch
Число полюсов	5
Общее число точек соединения	5
Общее число потенциалов	5
Количество отдельных объектов присоединения на продукт	1
Количество уровней	1

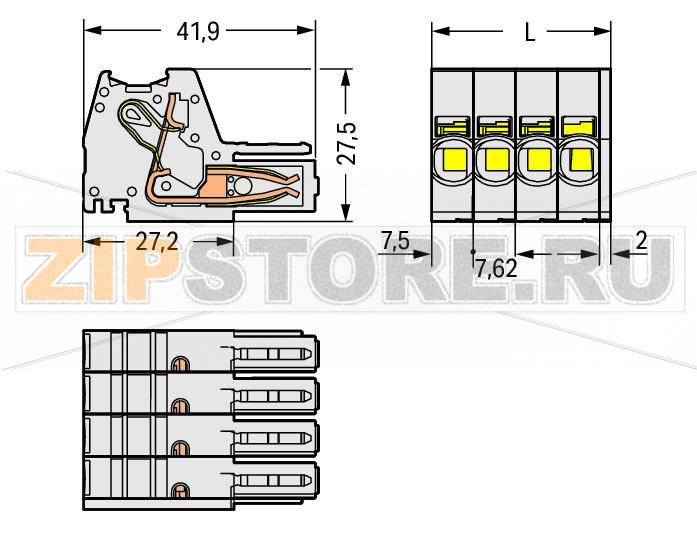

Геометрические данные

Шаг контактов	7,62 мм / 0.3 inch
Ширина	39,98 мм / 1.574 inch
Высота	27,5 мм / 1.083 inch
Длина	41,9 мм / 1.65 inch

Съёмное соединение

Тип контакта (разъём)	Гнездо/розетка
Тип присоединения разъёма	для проводников
Защита от перепутывания (mismating)	Да

Материалы

Цвет	светло-серый
Группа изоляционных материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал дополнительной пружины для гнездового контакта	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (EСu)
Покрытие контактов	лужёные
Пожарная нагрузка	0,536 MJ
Вес	36,9 g

Требования к окружающей среде

Температурный диапазон эксплуатации

-60 … +105 °C

Коммерческие данные

Группа продукции	3 (Multi Connection System)
Тип упаковки	BOX
Страна происхождения	PL
GTIN	4045454002046
Код ТН ВЭД	85366990990

Описание

WAGO 831-3105 — гнездовой разъём системы MCS для быстрого и надёжного подключения проводников в распределительных и управляющих устройствах. Конструкция разъёма обеспечивает стабильный контакт при вибрациях и термоциклировании, а также удобный монтаж в ограниченном пространстве. Благодаря интегрированной защите от перепутывания соединение получается повторяемым и безопасным при сервисных работах. Тестовые порты позволяют выполнять контроль параметров без разборки узла, что сокращает время диагностики и простои оборудования.

Области применения

Разъём востребован в промышленной автоматике, машиностроении, энергетике, на объектах ОВиК, в системах управления движением и в силовых цепях распределительных шкафов. Он подходит для соединения питания, сигналов управления и датчиков/исполнительных устройств, где требуется многократное разъединение/подключение без потери качества контакта.

Монтаж и эксплуатация

Подготовьте проводник с рекомендуемой длиной зачистки и, при необходимости, используйте наконечники для многожильных жил. Вставьте проводник до упора и убедитесь в фиксации. Не допускается соединение/разъединение под напряжением или под нагрузкой. При проектировании используйте доступные ключи кодировки, чтобы исключить ошибочное сочленение с неподходящими ответными частями. Регулярно контролируйте отсутствие механических напряжений на проводах и наличие достаточного запаса длины для сервисных операций.

Типичные причины неисправностей

Превышение допустимых токов или тепловой нагрузки, что вызывает деградацию контактов и изоляции.
Неправильный выбор сечения проводника или длины зачистки, неполная посадка жилы.
Разъединение/соединение под напряжением, приводящее к эрозии контактных поверхностей.
Загрязнение, коррозия, попадание влаги или агрессивных веществ.
Постоянные вибрации без должной фиксации кабеля, механические удары, перегибы.
Нарушение полярности или перепутывание пар при отсутствии кодировки.

Как понять, что разъём вышел из строя

Повышенный нагрев в точке соединения, запах перегрева, потемнение или изменение цвета пластика.
Следы подплавления, деформация корпуса, трещины, разрушение защёлок.
Периодические обрывы цепи, рост переходного сопротивления, нестабильные показания на тестовых портах.
Ослабление удержания проводника: провод вынимается без инструмента или ощущается люфт.
Окисление контактных участков, следы влаги или конденсата.

Рекомендации по уходу и профилактике

Проводите визуальный осмотр при регламентном обслуживании: целостность корпуса, защёлок и отсутствие потемнений.
Периодически проверяйте качество контакта по температуре узла и падению напряжения при рабочей нагрузке.
Соблюдайте правильную подготовку проводника и используйте наконечники для гибких жил при необходимости.
Исключайте механические нагрузки на жилы: применяйте хомуты, гребёнки, кабельные каналы и разгрузку натяжения.
Держите разъёмы в чистоте: удаляйте пыль сухой кистью или сжатым воздухом, избегайте агрессивных растворителей.
Не допускайте эксплуатации за пределами рекомендованного температурного диапазона и в средах с высокой коррозионной активностью без дополнительной защиты.
Всегда отключайте питание перед размыканием или сочленением разъёма.

Соблюдение этих рекомендаций обеспечит длительную и предсказуемую работу WAGO 831-3105 в системах автоматизации и электроснабжения, снизит риск отказов и упростит сервис.
