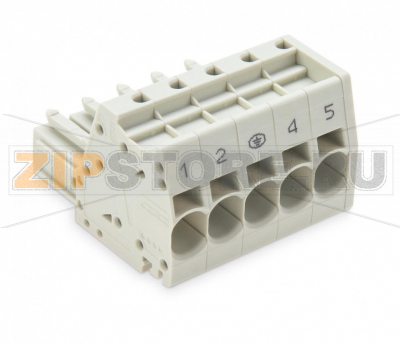

1-проводниковая розетка; 100% защита от неправильного подсоединения; прямая маркировка; 10 мм; Шаг контактов 7,62 мм; 5-пол.; 10,00 mm; светло-серые Wago 831-3105/000-9035

Name: 1-проводниковая розетка; 100% защита от неправильного подсоединения; прямая маркировка; 10 мм; Шаг контактов 7,62 мм; 5-пол.; 10,00 mm; светло-серые Wago 831-3105/000-9035
Brand: Wago
SKU: 831-3105/000-9035

Каталожный номер 831-3105/000-9035

1-проводниковая розетка; 100% защита от неправильного подсоединения; прямая маркировка; 10 мм; Шаг контактов 7,62 мм; 5-пол.; 10,00 mm; светло-серые Wago 831-3105/000-9035 Универсальное соединение для всех типов проводниковПростой зажим одножильных проводников и проводников с наконечником путем вставкиВстроенные тестовые порты для тестовых штекеров O 2 мм600 В к UL 1059 100% защита от неправильного подсоединенияВозможны варианты кодировки...

Розничная цена

9 $ с НДС

array(34) { ["id"]=> string(6) "151503" ["product_id"]=> string(6) "214182" ["id_1c"]=> NULL ["sku"]=> string(17) "831-3105/000-9035" ["sort"]=> string(1) "1" ["name"]=> string(17) "831-3105/000-9035" ["image_id"]=> NULL ["price"]=> float(820) ["primary_price"]=> string(7) "8.63132" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(820) ["unconverted_price"]=> float(8.63) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(820) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [43580]=> string(14) "Розетка" } ["zakaz_kratno"]=> string(2) "24" ["min_zakaz"]=> string(2) "24" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 820 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Ключевые особенности

Универсальное подключение для всех типов проводников
Простая фиксация одножильных проводников и проводников с наконечником методом вставки
Встроенные тестовые порты для испытательных штекеров Ø 2 мм
600 В по UL 1059
100% защита от неправильного сочленения
Возможны варианты кодировки

Информация по безопасности 1:
Система MCS (MULTI CONNECTION SYSTEM) включает разъемы без коммутирующей способности согласно DIN EN 61984. При правильном применении такие разъемы нельзя подключать/отключать под напряжением или под нагрузкой. Конструкция цепи должна обеспечивать, чтобы доступные для прикосновения штыревые контакты не находились под напряжением при разомкнутом соединении.

Электрические данные

Номиналы по IEC/EN 60664-1

Номиналы согласно	IEC/EN 60664-1
Номинальное напряжение (III / 3)	800 В
Номинальное импульсное напряжение (III / 3)	8 кВ
Номинальное напряжение (III / 2)	1000 В
Номинальное импульсное напряжение (III / 2)	8 кВ
Номинальное напряжение (II / 2)	1000 В
Номинальное импульсное напряжение (II / 2)	8 кВ
Номинальный ток	41 А
Примечание (номиналы)	Категория перенапряжения III / Степень загрязнения 2

Сертификация по UL 1059

Стандарт	UL 1059
Номинальное напряжение UL (Use Group C)	600 В
Номинальный ток UL (Use Group C)	42 А

Сертификация по CSA

Стандарт	CSA
Номинальное напряжение CSA (Use Group C)	600 В
Номинальный ток CSA (Use Group C)	41 А

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Тип приведения	С помощью инструмента
Одножильные проводники	0,5 … 10 мм² / 20 … 8 AWG
Тонкие многожильные проводники	0,5 … 10 мм² / 20 … 8 AWG
Многожильные проводники с изолированным наконечником	0,5 … 6 мм²
Многожильные проводники с неизолированным наконечником	0,5 … 6 мм²
Длина снятия изоляции	13 … 15 мм / 0.51 … 0.59 inch
Число полюсов	5
Общее число точек соединения	5
Общее число потенциалов	5
Количество отдельных объектов присоединения на продукт	1
Количество уровней	1

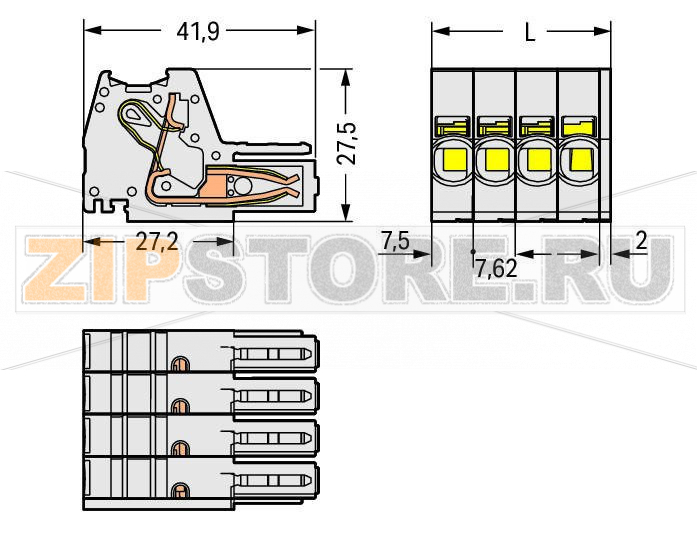

Геометрические данные

Шаг контактов	7,62 мм / 0.3 inch
Ширина	39,98 мм / 1.574 inch
Высота	27,5 мм / 1.083 inch
Длина	41,9 мм / 1.65 inch

Стыковочное соединение

Тип контакта (втываемый разъем)	Гнездо / розетка
Тип присоединения разъема	Для проводников
Защита от неправильного сочленения	Да

Материалы

Цвет	Светло‑серый
Группа изоляционного материала	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V-0
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал дополнительной пружины гнездового контакта	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (ECu)
Покрытие контактов	Луженые
Пожарная нагрузка	0,536 МДж
Вес	37,1 г

Требования к окружающей среде

Диапазон рабочих температур

-60 … +105 °C

Коммерческие данные

Группа продукта	3 (Multi Connection System)
Тип упаковки	BOX
Страна происхождения	DE (Германия)
GTIN	4045454772819
Таможенный код	85366990990

Описание

Розетка WAGO 831-3105/000-9035 относится к семейству MCS и предназначена для надежного и быстрого подключения проводников в промышленной и объектовой автоматике. Пружинная технология Push-in CAGE CLAMP упрощает монтаж, обеспечивает стабильное контактное усилие и снижает риск ослабления соединения при вибрациях. Защита от неправильного сочленения предотвращает ошибочную стыковку с несоответствующими ответными частями, а прямое поле маркировки ускоряет идентификацию линий в шкафу управления. Встроенные тестовые порты позволяют выполнять измерения без демонтажа проводников, что удобно при наладке и регламентных проверках.

Конструкция корпуса из самозатухающего полиамида устойчива к механическим нагрузкам и повышенным температурам, а луженые контактные элементы из электролитической меди обеспечивают низкое переходное сопротивление и защиту от коррозии. Решение подходит для питания нагрузок и передачи сигналов в станках, линиях производства, системах HVAC, лифтовом оборудовании и распределительных устройствах зданий. Разъемы серии MCS не предназначены для коммутации тока, поэтому подключение и размыкание следует выполнять только при снятом напряжении в соответствии с требованиями DIN EN 61984.

Типичные причины отказов

Превышение допустимых токовых нагрузок, приводящее к перегреву и деградации пластика или лужения.
Неправильная подготовка проводников: недостаточная длина зачистки, повреждение жил, использование сечений вне допустимого диапазона.
Отсутствие наконечников на тонких многожильных проводниках или применение неподходящих втулочных наконечников.
Загрязнение, влага, конденсат и агрессивные среды, вызывающие коррозию и рост переходного сопротивления.
Механические нагрузки и вибрации при отсутствии разгрузки натяжения кабеля.
Многократные циклы сочленения/расчленения сверх рекомендованных, износ контактной группы.
Длительная работа за пределами температурного диапазона, термостарение материалов.

Как понять, что розетка вышла из строя

Повышение температуры в зоне контактов, запах перегретого пластика, потемнение или оплавление корпуса.
Падение напряжения на соединении, мерцание или прерывание питания нагрузки при шевелении провода.
Ослабление удержания проводника: провод легко вытягивается при легком усилии.
Видимые следы окисления, нагар, дуговые пятна, трещины корпуса или следы токопроводящих дорожек.
Нестабильные результаты при проверке через тестовые порты или повышенное переходное сопротивление.

Рекомендации по монтажу и уходу

Подготавливайте проводники согласно требованиям производителя: соблюдайте длину зачистки, используйте подходящее сечение и, при необходимости, втулочные наконечники.
Для вставки тонких многожильных проводников применяйте наконечники соответствующего стандарта; для снятия/установки используйте рекомендованный инструмент.
Не выполняйте сочленение/расчленение под напряжением или под нагрузкой; перед обслуживанием отключайте питание.
Периодически проверяйте состояние корпуса и контактов, чистоту и отсутствие следов перегрева; используйте тестовые порты Ø 2 мм для диагностики без разборки.
Обеспечивайте разгрузку натяжения кабелей и защищайте узел от вибраций и ударных нагрузок.
Содержите изделие в чистоте, избегайте попадания влаги и агрессивных химикатов; при необходимости применяйте защитные кожухи или шкафы соответствующей степени защиты.
Соблюдайте требования применимых стандартов и совместимость с ответными частями серии MCS, включая корректную кодировку.

WAGO 831-3105/000-9035 — практичное решение для профессионального электрического монтажа, сочетающее высокую надежность контактирования, удобство обслуживания и безопасность при эксплуатации. Грамотный монтаж и регулярный контроль состояния обеспечат длительный срок службы разъема и стабильную работу оборудования.
