1-проводниковая розетка; 4 mm; 4-пол.; 4,00 mm; желто-зеленые,серые Wago 769-104/000-037

Name: 1-проводниковая розетка; 4 mm; 4-пол.; 4,00 mm; желто-зеленые,серые Wago 769-104/000-037
Brand: Wago
SKU: 769-104/000-037

Каталожный номер 769-104/000-037

1-проводниковая розетка; 4 mm; 4-пол.; 4,00 mm; желто-зеленые,серые Wago 769-104/000-037 - 1-проводниковая розетка; 4 mm; 4-пол.; 4,00 mm; желто-зеленые,серые Wago 769-104/000-037

Розничная цена

3 $ с НДС

array(34) { ["id"]=> string(6) "137845" ["product_id"]=> string(6) "200553" ["id_1c"]=> NULL ["sku"]=> string(15) "769-104/000-037" ["sort"]=> string(1) "1" ["name"]=> string(15) "769-104/000-037" ["image_id"]=> NULL ["price"]=> float(313) ["primary_price"]=> string(8) "3.294638" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(313) ["unconverted_price"]=> float(3.29) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(313) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [43580]=> string(14) "Розетка" } ["zakaz_kratno"]=> string(2) "50" ["min_zakaz"]=> string(2) "50" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 313 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Информация по безопасности

В соответствии с EN 61984 соединители без отключающей способности не должны соединяться и разъединяться, находясь под напряжением или под нагрузкой.

Электрические данные

Параметры по IEC/EN 60664-1

Стандарт	IEC/EN 61984
Номинальное напряжение (кат. перенапряжения III / степень загрязнения 3)	500 V
Номинальное импульсное напряжение (кат. перенапряжения III / степень загрязнения 3)	6 kV
Номинальный ток	32 A
Примечание (обозначения)	Категория перенапряжения III / Степень загрязнения 3

Данные соединения

Технология соединения	CAGE CLAMP®
Способ приведения в действие	Инструмент
Материал подключаемых проводников	Медь
Номинальное поперечное сечение	4 мм²
Одножильные проводники	0,08 … 4 мм² / 28 … 12 AWG
Гибкие многопроволочные проводники	0,08 … 4 мм² / 28 … 12 AWG
Длина снятия изоляции	8 … 9 мм / 0.31 … 0.35 inch
Число полюсов	4
Общее число точек соединения	4
Общее число потенциалов	4
Тип проводки	Фронтальное подключение

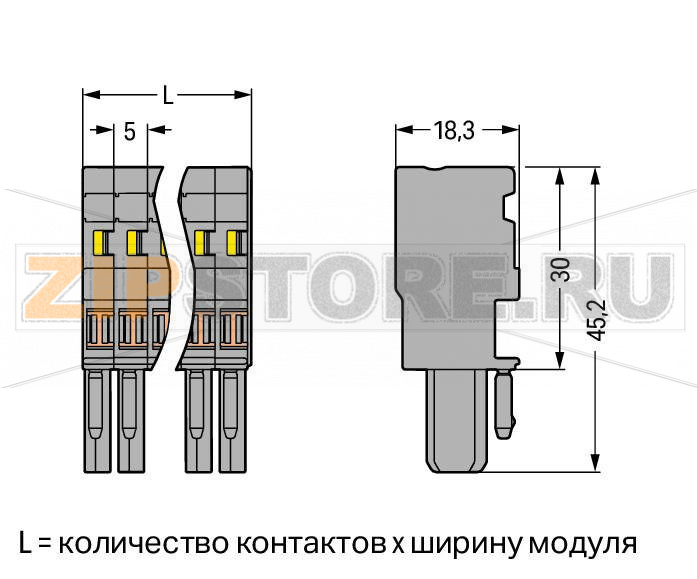

Геометрические данные

Ширина	20 мм / 0.787 inch
Высота	45,2 мм / 1.78 inch
Длина	18,3 мм / 0.72 inch
Ширина модуля	5 мм / 0.197 inch

Механические данные

Уровень маркировки

Боковая маркировка

Разъемное соединение

Тип контакта (разъем)	Гнездо
Тип подключения разъема	Для проводников

Материалы

Цвет	желто-зеленый, серый
Изоляционный материал	Полиамид (PA66)
Пожарная нагрузка	0,214 MJ
Вес	12,9 g

Коммерческие данные

Тип упаковки	BOX
Страна происхождения	DE
GTIN	4045454156541
Код ТН ВЭД	85366990990

1-проводниковая розетка Wago 769-104/000-037 — это четырехполюсной разъемный элемент системы с пружинной технологией зажима CAGE CLAMP, предназначенный для быстрого и надежного подключения медных проводников без применения пайки. Конструкция с фронтальным вводом упрощает раскладку проводов в шкафах управления и на монтажных панелях, экономит место и ускоряет сервисные операции. Корпус из долговечного полиамида устойчив к механическим воздействиям и типовым условиям эксплуатации в промышленной среде. Доступность исполнения в желто-зеленом и сером цветах упорядочивает разводку по цепям питания, защитного проводника и сигналам.

Разъем рассчитан на многократные циклы соединения и разъединения с ответными частями серии, поддерживает четкую маркировку по фронту или сбоку и совместим со стандартными инструментами для приведения пружинного контакта в рабочее положение. Пружинный зажим обеспечивает стабильное контактное давление, компенсацию ползучести меди и устойчивость к вибрациям, что особенно важно в машиностроении, системах распределения, автоматизации зданий и щитовом оборудовании.

Возможные причины неисправностей

Разъединение или соединение под нагрузкой/напряжением с образованием дуги и оплавлением контактной зоны.
Превышение допустимых токовых нагрузок с перегревом и деградацией изоляции.
Использование неподходящего сечения или немедных проводников, ослабление прижима и рост переходного сопротивления.
Неправильная длина зачистки, оставшиеся волоски жилы, попавшая под зажим изоляция.
Недостаточная глубина ввода или перекос штекерной части при сочленении, механические повреждения направляющих.
Воздействие агрессивных сред, влаги, конденсата, что приводит к коррозии контактных поверхностей.
Длительная работа при повышенной температуре окружающей среды или плохом теплоотводе.

Признаки выхода из строя

Потемнение, оплавления или деформация корпуса, запах перегретой изоляции.
Следы копоти или окислов на контактных площадках, зеленый/белый налет.
Нестабильный контакт: нагрев при работе, «мигание» цепей, самопроизвольные отключения.
Ослабление пружинного зажима: проводник легко вытаскивается, люфт в месте соединения.
Трудности при сочленении с ответной частью, перекос, неполное вхождение фиксаторов.
Изломы или трещины на корпусе, сколы направляющих, нарушенная геометрия.

Рекомендации по эксплуатации и уходу

Соединять и разъединять только при снятом напряжении и отсутствии нагрузки.
Применять исключительно медные проводники подходящего класса гибкости; соблюдать рекомендованную длину зачистки.
Перед вводом проверять целостность жил, удалять заусенцы и остатки изоляции; использовать инструмент, рекомендованный производителем.
Обеспечить достаточное пространство для фронтального ввода и корректного сочленения разъема без перекоса.
Периодически инспектировать соединения: осматривать на предмет потемнения, следить за температурой узла при нагрузке, подтягивать/переустанавливать при необходимости.
Защищать от влаги и агрессивных химикатов, исключать попадание пыли и монтажного мусора внутрь контактной зоны.
Соблюдать совместимость с ответной частью системы и схему кодирования; не превышать паспортные режимы работы изделия.
Хранить в сухом месте в штатной упаковке, избегать длительного воздействия прямого солнечного света и экстремальных температур.

Следуя этим рекомендациям, розетка Wago 769-104/000-037 сохраняет стабильные контактные свойства на протяжении длительного срока службы и обеспечивает надежность электрических соединений в составе профессиональных систем автоматики и распределения.
