В соответствии с EN 61984 соединители без отключающей способности не должны соединяться и разъединяться, находясь под напряжением или под нагрузкой.
Номинальные значения по IEC/EN 60664-1
| Норматив | IEC/EN 61984 |
| Номинальное напряжение (III / 3) | 500 V |
| Номинальное импульсное напряжение (III / 3) | 6 kV |
| Номинальный ток | 32 A |
| Пояснение | (III / 3) Категория перенапряжения III / Степень загрязнения 3 |
| Технология соединения | CAGE CLAMP® |
| Тип приведения в действие | Инструмент (отвёртка) |
| Материал подключаемых проводников | Медь |
| Номинальное поперечное сечение | 4 мм² |
| Одножильные проводники | 0,08 … 4 мм² / 28 … 12 AWG |
| Тонкие многожильные проводники | 0,08 … 4 мм² / 28 … 12 AWG |
| Длина снятия изоляции | 8 … 9 мм / 0.31 … 0.35 inch |
| Число полюсов | 5 |
| Общее число точек соединения | 5 |
| Общее число потенциалов | 5 |
| Тип проводки | Фронтальное подключение |

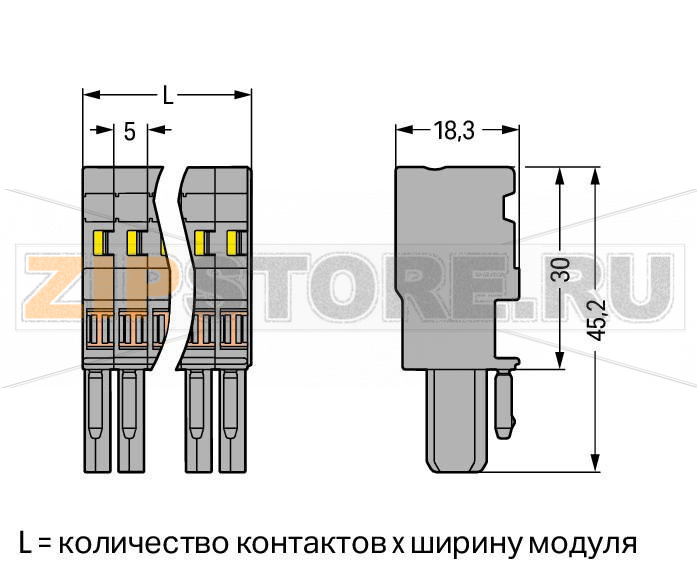

| Ширина | 25 мм / 0.984 inch |
| Высота | 45,2 мм / 1.78 inch |
| Длина | 18,3 мм / 0.72 inch |
| Ширина модуля | 5 мм / 0.197 inch |
| Уровень маркировки | Боковая маркировка |
| Тип контакта (разъём) | Гнездо (female) |
| Тип подключения разъёма | Для проводников |
| Цвет | серый |
| Изоляционный материал | Полиамид (PA66) |
| Пожарная нагрузка | 0,267 MJ |
| Масса | 15,7 g |
| Группа продукции | 18 (X-COM-System) |
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4044918471480 |
| Код ТН ВЭД | 85366990990 |
Однопроводниковая розетка WAGO 769-105 — это разъёмная клемма системы X-COM, рассчитанная на подключение медных проводников с сечением до 4 мм² и использование в пятирежимных (5-полюсных) цепях. Конструкция на основе пружинной технологии CAGE CLAMP обеспечивает стабильный контакт без обслуживания, устойчивость к вибрациям и быстрый монтаж с помощью стандартного инструмента. Решение востребовано в шкафах управления, машиностроении, системах автоматизации зданий и освещения, где требуется компактное фронтальное подключение и возможность быстрого разделения узлов на плаг-ин интерфейсах.
Материал корпуса из полиамида PA66 обеспечивает механическую прочность и термостойкость, а геометрия корпуса оптимизирована для плотной компоновки в модульных блоках. Розетка WAGO 769-105 совместима с ответными частями серии X-COM и предназначена для надёжной эксплуатации при номинальных параметрах сети и категории перенапряжения, характерных для распределительных и управляющих цепей. Применение пружинных клемм сокращает влияние человеческого фактора по сравнению с винтовыми соединениями и сохраняет постоянное контактное усилие на протяжении всего срока службы.
Основные причины отказов данной запчасти связаны с нарушением условий эксплуатации. Наиболее типичные: подключение/разъединение под нагрузкой, вызывающее эрозию контактов; превышение допустимого тока и, как следствие, тепловой перегрев; использование некорректных проводников (например, немедных или выходящих за указанный диапазон сечений); неверная длина снятия изоляции, из-за чего жила не достигает упора и возникает повышенное переходное сопротивление; загрязнение и попадание влаги, приводящие к коррозии; механические повреждения при монтаже или из-за вибраций при плохо закреплённых кабелях; химическое воздействие агрессивных сред, способное деградировать полиамидный корпус.
Понять, что розетка WAGO 769-105 вышла из строя, можно по ряду признаков: потемнение или деформация корпуса, следы оплавления, запах перегрева; локальный нагрев клеммы под нагрузкой (ощутимо более тёплая, чем соседние точки); нестабильный контакт (прерывистая работа цепи при лёгком механическом воздействии на провод); заметное ослабление удержания проводника или невозможность надёжной фиксации после вставки; следы искрения на контактных площадках; измеряемое повышенное падение напряжения на соединении при номинальном токе. В профилактических целях полезно периодически выполнять термографический контроль узлов при работе оборудования.
Рекомендации по уходу и эксплуатации включают: не производить подключение/разъединение под напряжением и под нагрузкой; строго соблюдать длину зачистки 8–9 мм и вводить жилу до упора; использовать только медные проводники допустимого сечения, при тонких многожильных — по необходимости применять наконечники; удерживать кабели с разгрузкой натяжения, исключая передачу усилий на клемму; поддерживать чистоту, защищать изделие от пыли, влаги и агрессивных химикатов; не применять абразивные или агрессивные растворители для чистки (допустима сухая щётка или протирка изопропиловым спиртом); следить за температурным режимом и токовыми нагрузками в пределах проекта; использовать совместимые ответные части X-COM и не превышать рекомендованное число циклов коммутации. Соблюдение этих правил повышает надёжность соединения и продлевает ресурс розетки.
| Производитель | Wago |
| Тип запчасти | Розетка |
| Заказ кратно | 50 |
| Минимальный заказ | 50 |
| Вес | 0 кг |
