1-проводниковая розетка; Фиксирующий рычаг; 4 mm; 5-пол.; 4,00 mm; серые Wago 769-105/021-000

Name: 1-проводниковая розетка; Фиксирующий рычаг; 4 mm; 5-пол.; 4,00 mm; серые Wago 769-105/021-000
Brand: Wago
SKU: 769-105/021-000

Каталожный номер 769-105/021-000

Розничная цена

4 $ с НДС

array(34) { ["id"]=> string(6) "137996" ["product_id"]=> string(6) "200704" ["id_1c"]=> NULL ["sku"]=> string(15) "769-105/021-000" ["sort"]=> string(1) "1" ["name"]=> string(15) "769-105/021-000" ["image_id"]=> NULL ["price"]=> float(351) ["primary_price"]=> string(8) "3.694626" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(351) ["unconverted_price"]=> float(3.69) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(351) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [43580]=> string(14) "Розетка" } ["zakaz_kratno"]=> string(2) "25" ["min_zakaz"]=> string(2) "25" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 351 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

В соответствии с EN 61984 соединители без отключающей способности не должны соединяться и разъединяться, находясь под напряжением или под нагрузкой.

Информация по безопасности 1:

Электрические данные

Номинальные параметры по IEC/EN 60664-1

Номиналы согласно	IEC/EN 61984
Номинальное напряжение (III / 3)	500 V
Номинальное импульсное напряжение (III / 3)	6 kV
Номинальный ток	32 A
Легенда (номиналы)	(III/3) — категория перенапряжения III / степень загрязнения 3

Данные соединения

Технология соединения	CAGE CLAMP®
Тип приведения в действие	С помощью инструмента
Подключаемые материалы проводников	Медь
Номинальное сечение	4 мм²
Одножильные проводники	0,08 … 4 мм² / 28 … 12 AWG
Гибкие многожильные проводники	0,08 … 4 мм² / 28 … 12 AWG
Длина зачистки	8 … 9 мм / 0.31 … 0.35 inch
Число полюсов	5
Общее число точек соединения	5
Общее число потенциалов	5
Тип проводки	Фронтальное подключение

Геометрические данные

Ширина	40,6 мм / 1.598 inch
Высота	45,2 мм / 1.78 inch
Длина	18,3 мм / 0.72 inch
Ширина модуля	5 мм / 0.197 inch

Механические данные

Уровень маркировки

Боковая маркировка

Разъемное соединение

Тип контакта (разъем)	Розетка
Тип подключения разъема	Для проводников

Материалы

Цвет	серый
Изоляционный материал	Полиамид (PA66)
Пожарная нагрузка	0,316 МДж
Масса	19,2 г

Коммерческие данные

Группа продукции	18 (X-COM-System)
Тип упаковки	BOX (коробка)
Страна происхождения	Германия
GTIN	4044918471503
Код ТН ВЭД	85366990990

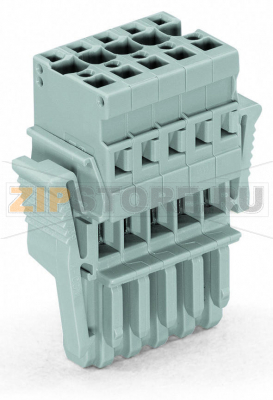

Wago 769-105/021-000 — 1‑проводниковая розетка X-COM с фиксирующим рычагом для быстрого и надежного подключения медных проводников. Конструкция на основе пружинной технологии CAGE CLAMP обеспечивает стабильный контакт при вибрациях, температурных расширениях и циклических нагрузках, что делает изделие пригодным для промышленной автоматизации, машиностроения и распределительных систем. Розетка выполняет роль ответной части в модульных решениях, упрощая сервис и сокращая время простоев благодаря разъемному соединению.

Фиксирующий рычаг облегчает монтаж и демонтаж без специального усилия и снижает риск неправильной посадки. Фронтальная подводка проводников удобна в тесных шкафах. Диэлектрик из PA66 обеспечивает механическую прочность и стойкость к большинству эксплуатационных факторов. Следует учитывать требования стандарта EN 61984: соединение и разъединение без отключающей способности запрещено под напряжением и под нагрузкой.

Типичные причины отказов для Wago 769-105/021-000 связаны не столько с конструкцией, сколько с нарушениями условий эксплуатации:

Перегрев от превышения тока или ухудшения контакта из-за некорректной длины зачистки, загрязнений или ослабленного прижима при неправильном вводе проводника.
Механические повреждения фиксирующего рычага или корпуса при чрезмерных усилиях, ударах, применении неподходящих инструментов.
Коррозия контактной зоны при воздействии агрессивной среды, конденсата, отсутствия защиты от влаги.
Подключение немедных или несоответствующих по классу гибкости проводников, использование поврежденных жил.
Частые циклы соединения/разъединения под нагрузкой вопреки требованиям безопасности, вызывающие подгар и рост переходного сопротивления.

Признаки неисправности или деградации:

Локальный нагрев, потемнение пластика, запах перегрева, следы оплавления или подгара на контактах.
Периодические пропадания связи/питания, нестабильные показания, повышенное падение напряжения на линии.
Люфт проводника в клемме, невозможность надежной фиксации, самопроизвольное ослабление.
Трещины, сколы корпуса, поврежденный или не фиксирующийся рычаг.
Следы влаги, окислов, зелёный налёт на медных жилах.

Рекомендации по уходу и эксплуатации:

Не выполнять соединение/разъединение под напряжением и под нагрузкой; перед обслуживанием отключать питание и проверять отсутствие напряжения.
Соблюдать рекомендованную длину зачистки, использовать исправный инструмент; не допускать срезания жил.
Применять только медные проводники; для мелкожильных — по условиям применения использовать наконечники-гильзы (при необходимости).
Периодически визуально осматривать разъём на предмет нагрева, загрязнений и механических дефектов; при обнаружении следов подгара — заменить.
Держать контактные зоны чистыми и сухими; исключать попадание агрессивных химикатов и конденсата, обеспечивать соответствующую степень защиты шкафа.
Соблюдать корректную прокладку кабеля без избыточного натяжения и крутящего момента, фиксировать жгуты для разгрузки от вибраций.
При монтаже полностью задействовать фиксирующий рычаг и контролировать правильность посадки ответной части.

Применение Wago 769-105/021-000 позволяет ускорить сервис и монтаж, обеспечивая повторяемое качество соединения. Соблюдение базовых правил монтажа и профилактики существенно продлевает срок службы, снижает риск перегрева и потери контакта в реальных условиях эксплуатации.

Характеристики

Производитель	Wago
Тип запчасти	Розетка
Заказ кратно	25
Минимальный заказ	25
Вес	0 кг

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках 1-проводниковая розетка; Фиксирующий рычаг; 4 mm; 5-пол.; 4,00 mm; серые Wago 769-105/021-000.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена 1-проводниковая розетка; Фиксирующий рычаг; 4 mm; 5-пол.; 4,00 mm; серые Wago 769-105/021-000 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
