Информация по безопасности:
Система разъемных соединений picoMAX включает соединители без коммутационной способности согласно DIN EN 61984. При использовании по назначению эти соединители нельзя соединять/разъединять под напряжением или под нагрузкой. Конструкция цепи должна исключать наличие напряжения на доступных штырях ответной части при разъединенном состоянии.
Номиналы согласно IEC/EN 60664-1
| Номиналы согласно | IEC/EN 60664-1 |
| Номинальное напряжение (OVC III / PD 3) | 160 V |
| Номинальное импульсное напряжение (OVC III / PD 3) | 2,5 kV |
| Номинальное напряжение (OVC III / PD 2) | 160 V |
| Номинальное импульсное напряжение (OVC III / PD 2) | 2,5 kV |
| Номинальное напряжение (OVC II / PD 2) | 320 V |
| Номинальное импульсное напряжение (OVC II / PD 2) | 2,5 kV |
| Номинальный ток | 10 A |
| Примечание (номиналы) | Категория перенапряжения III / Степень загрязнения 2 |
Сертификация по UL 1059
| Стандарт | UL 1059 |
| UL-напряжение (Use Group B) | 300 V |
| UL-ток (Use Group B) | 10 A |
| UL-напряжение (Use Group D) | 300 V |
| UL-ток (Use Group D) | 10 A |
Сертификация по CSA
| Стандарт | CSA |
| Технология соединения | Push-in CAGE CLAMP® |
| Тип привода | Кнопка (push-button) |
| Одножильные проводники | 0,2 … 1,5 мм² / 24 … 14 AWG |
| Тонкие многожильные проводники | 0,2 … 1,5 мм² / 24 … 14 AWG |
| Многожильные с изолированным наконечником | 0,25 … 0,75 мм² |
| Многожильные с неизолированным наконечником | 0,25 … 1,5 мм² |
| Длина снятия изоляции | 8 … 9 мм / 0,31 … 0,35" |
| Число полюсов | 4 |
| Общее число точек соединения | 4 |
| Общее число потенциалов | 4 |
| Количество отдельных объектов присоединения | 1 |
| Количество уровней | 1 |

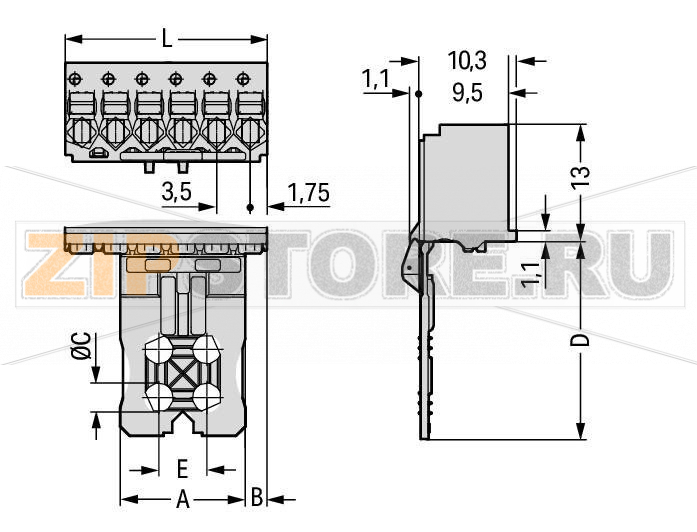

| Шаг контактов | 3,5 мм / 0,138" |
| Ширина | 14 мм / 0,551" |
| Высота | 31 мм / 1,22" |
| Длина | 12,4 мм / 0,488" |
| Исполнение | С захватной пластиной и подвижным механизмом разъединения |
| Тип контакта (втыкаемый разъем) | Гнездо |
| Тип присоединения разъема | Для проводников |
| Защита от ошибочного сочленения | Нет |
| Цвет | Светло-серый |
| Группа изолирующих материалов | I |
| Изоляционный материал | Полифталамид (PPA GF) |
| Класс воспламеняемости по UL 94 | V0 |
| Пружина зажима | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Электролитическая медь (ECu) |
| Покрытие контактов | Лужение |
| Пожарная нагрузка | 0,049 MJ |
| Масса | 2 g |
| Диапазон температур эксплуатации | -60 … +100 °C |
| Тип упаковки | BOX |
| Страна происхождения | DE (Германия) |
| GTIN | 4050821487180 |
| Код ТН ВЭД | 85366990990 |

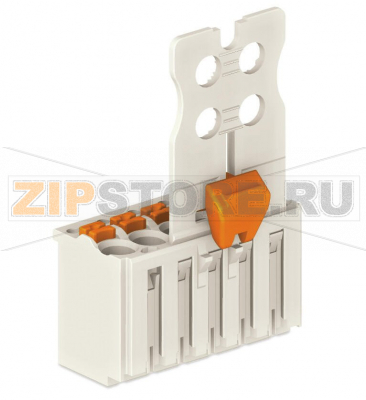

Wago 2091-1104/002-1000 — компактная розетка серии picoMAX для разъемного подключения проводников на шаге 3,5 мм. Конструкция на базе пружинной технологии Push-in CAGE CLAMP обеспечивает надежный контакт с быстрым монтажом без инструмента: одножильные проводники и многожильные с наконечником вставляются напрямую, для тонкопроволочных используется кнопка. Передвижная планка и механизм разъединения упрощают сервис и исключают случайное разъединение. Прямая маркировка улучшает идентификацию цепей, а тестовый штыревой контакт позволяет безопасно контролировать параметры без разборки узла.
Розетка предназначена для эксплуатации в системах промышленной автоматизации, шкафах управления, источниках питания, системах освещения и HVAC. Она стыкуется с ответными штыревыми разъемами picoMAX соответствующего шага, образуя компактное и виброустойчивое соединение. Материалы корпуса на основе усиленного полифталамида с классом горючести UL 94 V0 и луженые медные контакты повышают долговечность и коррозионную стойкость. Рабочий температурный диапазон допускает использование как в холодных, так и в теплых помещениях, а встроенные фиксаторы предотвращают разъединение при вибрациях и обслуживании.
Типовые причины отказов включают перегрев из‑за превышения допустимого тока или ухудшения контакта при неправильной подготовке проводника (несоответствующее сечение, чрезмерная/недостаточная длина зачистки, отсутствие наконечника на тонкопроволочных жилах). К повреждениям также ведут загрязнение и влажность, вызывающие коррозию и рост переходного сопротивления; механические нагрузки и перекос при сочленении; частые циклы соединения-разъединения сверх рекомендованных; подключение/отключение под нагрузкой, приводящее к искрообразованию и подгару.
Признаки того, что разъем Wago 2091-1104/002-1000 вышел из строя или нуждается в замене: заметный нагрев или потемнение пластика в зоне контактов, запах перегрева, следы оплавления или подгар; нестабильный контакт (мерцание нагрузки, прерывания сигнала); увеличенное падение напряжения; ослабление фиксации проводника или самопроизвольное выдергивание; деформация корпуса, трещины, потеря хода кнопки; видимые следы коррозии или загрязнений в гнездах.
Рекомендации по уходу и эксплуатации: соблюдать правила безопасности DIN EN 61984 — не соединять и не разъединять под напряжением и под нагрузкой; обеспечивать отсутствие напряжения на штырях ответной части при разомкнутом разъеме. Готовить проводники согласно инструкции: зачистка 8–9 мм, выбор правильного сечения, использование наконечников на тонких многожильных жилах. Вставлять провод до упора, периодически контролировать стабильность фиксации и отсутствие нагрева под рабочей нагрузкой. Содержать разъем в чистоте, исключать попадание пыли, влаги и агрессивных сред; при необходимости очищать сухим воздухом или неабразивными средствами, избегая повреждения луженого покрытия. Соблюдать температурные и токовые условия применения. Хранить в оригинальной упаковке, в сухом месте, вдали от прямого солнечного света и растворителей, несовместимых с PPA GF. При обнаружении повреждений пружинного контакта или корпуса разъем подлежит замене, ремонт не допускается.
