Термопара с гайкой M9х1 L=400mm арт.65.TC400 Abat ПГК-49ЖШ

Описание товара

Термопара с гайкой M9х1 L=400mm арт.65.TC400 для газовой плиты Abat ПГК-49ЖШ
Производитель: ЧувашТоргТехника

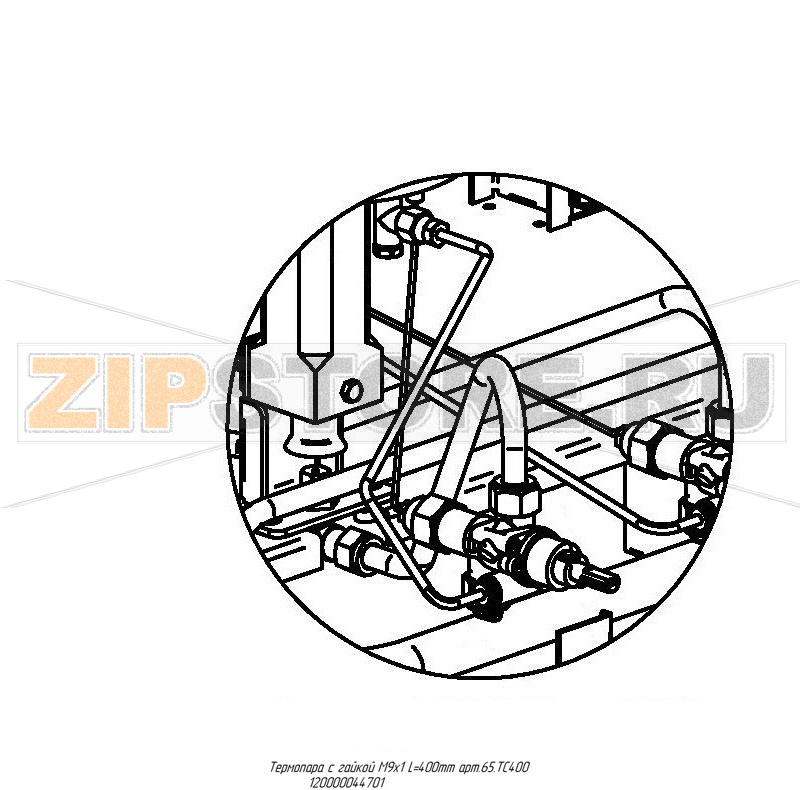

Запчасть изображена на деталировке под номером: 120000044701

Термопара с гайкой M9х1 L=400mm арт. 65.TC400 для газовой плиты Abat ПГК-49ЖШ — элемент системы газ-контроля, отвечающий за безопасную работу горелок. При нагреве кончика термопары пламенем она вырабатывает небольшое напряжение, удерживая открытым электромагнитный клапан. Если пламя гаснет, сигнал пропадает и подача газа перекрывается. Корректная работа термопары — обязательное условие стабильного розжига и удержания огня без необходимости долго держать ручку нажатой.

Назначение и принцип работы

В состав изделия входят чувствительный спай и токоведущая жила с резьбовым присоединением. Гайка M9х1 обеспечивает надежный контакт с газовым клапаном, а длина 400 мм удобна для монтажа в зоне горелки или запальника. Термопара преобразует разницу температур в электрический сигнал и тем самым «сообщает» клапану о наличии пламени. Это пассивный, не требующий питания элемент, который работает только от нагрева.

Как понять, что термопара вышла из строя

• Пламя гаснет сразу или через 1–5 секунд после отпускания ручки.
• Для удержания огня требуется непривычно долгое прогревание кончика термопары.
• Розжиг нестабилен: горелка то держит, то гаснет без видимых причин.
• Видимые повреждения: нагар, сильное окисление, заломы, оплавления изоляции.
• Низкое напряжение при проверке мультиметром: при нагреве кончика термопары оно обычно находится на уровне десятков милливольт; заметно более низкие значения указывают на проблему.

Основные причины поломок

• Естественное старение: выгорание и окисление чувствительного спая, образование окалины.
• Перегрев из-за неправильного расположения кончика в пламени или слишком мощного факела.
• Механические повреждения: перегибы, удары, растяжение жилы, нарушение изоляции.
• Плохой электрический контакт в месте присоединения (грязь, ослабленная резьба M9х1).
• Засорение запальника или форсунки: пламя слабое, термопара не прогревается до рабочей температуры.
• Неисправность электромагнитного клапана (симптомы схожи, поэтому требуется диагностика в паре «термопара–клапан»).

Рекомендации по уходу и диагностике

• Периодически очищайте кончик термопары от нагара мелкой шлифшкуркой и обезжиривайте спиртом. Не снимать слишком много металла.
• Следите за чистотой жиклеров и запальника, чтобы пламя было устойчивым, ровным и голубым.
• Проверяйте посадку и затяжку гайки M9х1: контакт должен быть чистым и сухим. На резьбу термопары не наносите герметики и фум-ленту — здесь важен электрический контакт, а не герметизация.
• Исключайте заломы и перетирание жилы; укладывайте термопару без перекрутов и сильных радиусов изгиба.
• При сомнениях измерьте выходное напряжение мультиметром в режиме постоянного тока мВ, нагрев кончик внешним источником пламени. Низкие показания укажут на необходимость замены.

Особенности установки

Монтаж термопары с гайкой M9х1 L=400mm арт. 65.TC400 выполняют на отключенной и остывшей плите Abat ПГК-49ЖШ при перекрытом газе. Кончик устанавливают в зону устойчивого факела запальника или горелки, без контакта с соплами и стенками, чтобы избежать перегрева и паразитных токов. Резьбовое соединение затягивают умеренно, обеспечивая надежный электрический контакт. После установки проверяют розжиг и стабильность удержания пламени.

Своевременная замена термопары восстанавливает корректную работу газ-контроля и снижает риск самопроизвольного затухания. Для плиты Abat ПГК-49ЖШ использование термопары соответствующей длины и резьбы гарантирует правильную посадку и передачу сигнала на клапан, что напрямую влияет на безопасность и надежность оборудования.
