Геркон Abat КЭП-4Э

Описание товара

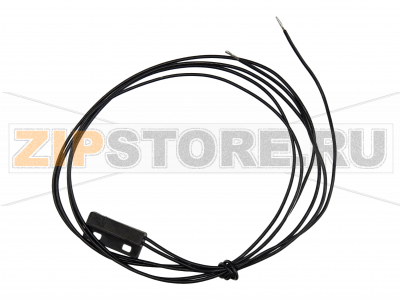

Геркон для конвекционной печи Abat КЭП-4Э
Производитель: ЧувашТоргТехника
Запчасть изображена на деталировке под номером: 120000061013

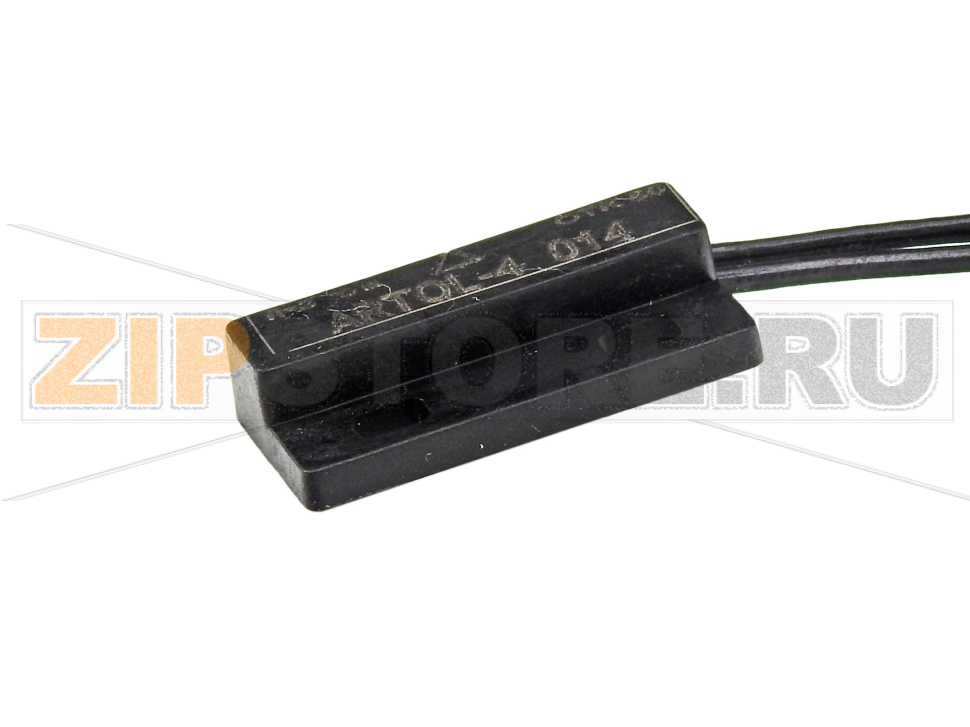

Геркон 120000061013 для конвекционной печи Abat КЭП-4Э (часто встречается как датчик ARTOL-40114 с черным выводом) — это магнитоконтактный датчик двери, который контролирует состояние створки и передает сигнал на плату управления. При открытой двери печь блокирует нагрев и/или работу вентилятора, обеспечивая безопасность персонала и оборудования. Длина выносного провода у исполнений может отличаться, что следует учитывать при замене и прокладке кабеля.

Назначение и совместимость

Датчик применяется в конвекционных печах Abat серии КЭП, в том числе КЭП-4Э. Конструктивно представляет собой герметичный магнитоуправляемый контакт, срабатывающий при поднесении ответного магнита, закрепленного на двери. Подключается к слаботочному входу контроллера и не должен использоваться в качестве силового элемента.

Признаки неисправности

• Печь не запускает цикл разогрева или преждевременно отключает нагрев и вентилятор при закрытой двери.
• На панели отображается ошибка/индикация открытой двери без фактического открытия.
• Срабатывание нестабильно: периодические пропадания контакта при вибрациях или легком нажатии на дверь.
• Отсутствие изменения состояния на входе контроллера при поднесении магнита (по результатам проверки тестером).

Причины поломок

• Механическое повреждение стеклянной колбы геркона из-за удара, изгиба кабеля у корпуса или неправильного крепления.
• Перегрев и воздействие пара: нарушение герметичности, конденсат в месте ввода кабеля, коррозия контактов.
• Неправильная электрическая схема: пропуск через геркон чрезмерного тока, искрение и подгорание контактов.
• Разгерметизация или смещение ответного магнита, износ петель двери, изменение зазора между датчиком и магнитом.
• Усталость или обрыв жил кабеля, особенно в точках перегиба и у креплений.
• Наличие металлической стружки/частиц в зоне датчика, экранирующих поле магнита.

Диагностика

• Визуально убедитесь в целостности корпуса и надежности креплений. Проверьте положение магнита относительно датчика: зазор должен быть минимальным и постоянным на закрытой двери.
• Проверьте целостность и контактность кабеля: отсутствие перегибов, трещин изоляции, повреждений в местах прохода через металл и рядом с нагревателями.
• Тест мультиметром в режиме прозвонки: без магнита контакт разомкнут, при поднесении магнита — замкнут (или наоборот, в зависимости от типа). Несоответствие указывает на неисправность.
• Кратковременная перемычка на входе контроллера (при снятом питающем напряжении и с соблюдением схемы) помогает исключить проблему платы. Работы выполняйте только квалифицированным персоналом.

Рекомендации по уходу и эксплуатации

• Поддерживайте чистоту зоны датчика и магнита: удаляйте влагу, жир и металлические частицы мягкой салфеткой без агрессивных растворителей.
• Не допускайте перегибов кабеля у выхода из корпуса геркона; используйте кабельные вводы и термостойкие стяжки, прокладывайте провод вдали от ТЭНов и острых кромок.
• Периодически проверяйте крепления двери и петель: люфт увеличивает зазор и вызывает ложные срабатывания.
• Используйте геркон только в сигнальной цепи, исключайте коммутацию нагрузок через его контакты; при необходимости применяйте промежуточное реле.
• При замене ориентируйтесь на 120000061013 (Abat КЭП-4Э) или датчик ARTOL-40114 с соответствующей длиной вывода; при сомнениях сравните посадочные места и тип ответного магнита.

Монтаж и замена

• Отключите печь от электросети и дождитесь остывания камеры.
• Демонтируйте старый датчик, аккуратно освободите кабельные трассы, зафиксируйте схему подключения.
• Установите новый геркон 120000061013, выровняйте его относительно магнита на двери. Полярность для геркона не критична, но соблюдайте клеммы согласно схеме производителя.
• Обеспечьте минимальный и стабильный зазор, исключите контакт с горячими поверхностями, восстановите герметичность вводов.
• Проведите функциональную проверку при закрытой и открытой двери, затем тест прогрева.

Своевременная замена геркона для конвекционной печи Abat КЭП-4Э обеспечивает корректную блокировку при открытой двери, снижает риски аварийных режимов и простоя оборудования. Используйте оригинальные или проверенные аналоги (например, датчик ARTOL-40114 с черным выводом), учитывая особенности вашего узла и условия эксплуатации.
