Геркон PLA10110 Lкаб=0,8м Abat МПК-700К

Описание товара

Геркон PLA10110 Lкаб=0,8м для посудомоечной машины Abat МПК-700К
Производитель: ЧувашТоргТехника

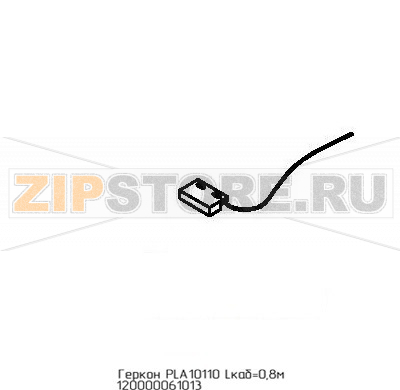

Запчасть изображена на деталировке под номером: 120000061013

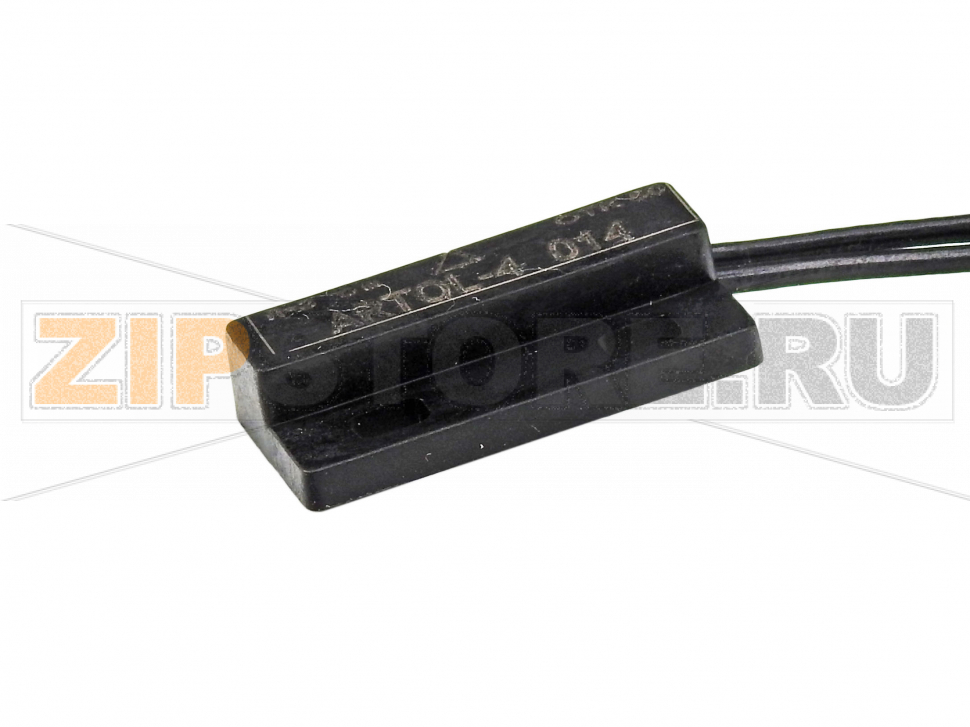

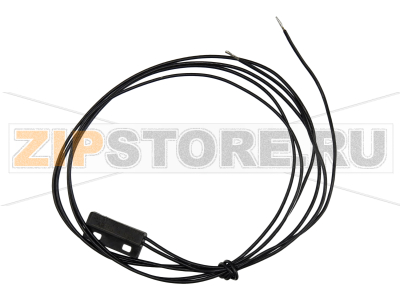

Геркон PLA10110 — это магнитоконтактный датчик положения двери/купола, применяемый в посудомоечных машинах Abat МПК-700К. Его задача — фиксировать факт закрытия узла и передавать сигнал в систему управления, блокируя запуск при открытой двери и защищая оператора и оборудование. В ряде поставок данный элемент встречается как датчик ARTOL-40114 (черный вывод), различия обычно касаются исполнения кабеля и крепежа. В текстах заявок допустимо указывать оба наименования: «Геркон PLA10110 Lкаб=0,8м для посудомоечной машины Abat МПК-700К» и «Датчик ARTOL-40114 черный вывод 1000 мм», если речь идет о взаимозаменяемых исполнениях в конкретной модификации машины.

Назначение и принцип работы

В конструкции Abat МПК-700К геркон устанавливается в зоне сопряжения подвижной части (двери/купола) и рамы, а напротив него расположен постоянный магнит. При закрытии магнит подносится к контактной колбе, контакты геркона переключаются, и контроллер получает сигнал «закрыто». Это позволяет запускать цикл мойки/ополаскивания и обеспечивает корректную логику безопасности. При нарушении положения двери сигнал пропадает, и машина останавливает процесс.

Как понять, что датчик вышел из строя

• Машина не стартует, хотя дверь/купол закрыт, или запускается только при сильном прижатии.
• Периодические остановы цикла при вибрациях или при нагреве корпуса.
• На панели индикация ошибки по двери/крышке либо отсутствие реакции на закрытие.
• Тест мультиметром: при поднесении магнита контакт не меняет состояние (нет «щелчка» в показаниях, обрыв или постоянное замыкание).
• Визуальные признаки: трещины корпуса, следы влаги/окисления на выводах, надрывы или «переломы» кабеля, повреждение изоляции.

Типичные причины поломок

• Механические удары и перекосы при закрывании купола, вибрации оборудования.
• Попадание влаги и моющих средств при нарушении герметичности или неправильной мойке внешних поверхностей.
• Усталость и излом кабеля в местах перегиба, отсутствие разгрузки натяжения.
• Смещение или размагничивание ответного магнита, неправильный зазор.
• Перегрев в зоне установки, воздействие агрессивных химических паров.
• Использование датчика не по назначению (коммутация силовых цепей, завышенный ток через контакты).

Рекомендации по диагностике

• Проверьте фиксацию и позицию магнита относительно геркона, убедитесь в отсутствии люфта креплений.
• Осмотрите кабель на всей длине, особенно в местах изгиба и ввода в корпус.
• Тест мультиметром: замерьте состояние контакта без магнита и при поднесении магнита — показания должны устойчиво переключаться.
• Проведите «wiggle test»: слегка пошевелите кабель — не должно быть пропаданий контакта.
• Локализацию неисправности (датчик/проводка/контроллер) выполняйте по цепочке; любые перемычки для проверки допускаются только квалифицированным персоналом с соблюдением техники безопасности.

Уход и профилактика

• Поддерживайте чистоту площадки установки: удаляйте накипь и остатки моющих средств мягкой салфеткой, без абразивов.
• Не направляйте струю воды под давлением непосредственно на геркон и точку ввода кабеля.
• Следите за корректной регулировкой зазора и соосности магнита и датчика; при смещении — отрегулируйте крепления.
• Исключайте острые перегибы кабеля и трение о кромки; используйте штатные клипсы/клипсы для разгрузки натяжения.
• Периодически проверяйте контакты разъемов, очищайте следы окисления; при необходимости восстанавливайте защиту согласно регламенту производителя.
• При выявлении трещин, следов влаги, потертостей изоляции или нестабильного срабатывания замените узел без промедления.

Замена и монтаж

Перед любыми работами отключите машину от сети и перекройте подачу воды. Зафиксируйте схему подключения, чтобы исключить ошибки при монтаже. Установите новый геркон PLA10110 (или, при предусмотренной производителем комплектации, датчик ARTOL-40114 с черным выводом), отрегулируйте положение относительно магнита, надежно закрепите кабель и выполните тестовый запуск. После прогрева убедитесь в устойчивости срабатывания без ложных остановов.

При заказе уточняйте совместимость по модели Abat МПК-700К и по артикулу узла в вашей машине. Корректно подобранный и аккуратно установленный геркон значительно повышает надежность блокировки двери и стабильность работы посудомоечной машины.
