Печатающая термоголовка для весов DIGI SM-300 новый принтер (2 разъема) Каталожный номер 12LLTHD0KYT561_#09#

Печатающая термоголовка для весов DIGI SM-300 новый принтер (2 разъема)
Розничная цена
109,00 USD с НДС 6 142,90 руб с НДС

Купить в 1 клик

Поля отмеченные "звездочкой" в форме запроса обязательны для заполнения

Введите число, изображенное на рисунке
code

Обсудить товар на форуме


Скидки от суммы заказа
Гарантия от производителя
Ходовые запчасти на складе
Наличный и безналичный расчет
Доставка по всему миру

Описание товара

Печатающая термоголовка для весов SM-300 новый принтер (2 разъема)

Номер запчасти на сборочном чертеже - 23-28

Каталожный номер: 12LLTHD0KYT561_#09#

Синонимы: ТПГ DIGI SM-300, термопечатающая головка DIGI SM-300, термоголовка принтера DIGI SM-300, печатающая термоголовка DIGI SM-300, печатающая головка DIGI SM-300, головка теромопринтера DIGI SM-300.

Ресурс термоголовки: 50 км.

Назначение: печать текстовой (артикул, ингредиенты, условия хранения и т.д.) и графической информации (штрих-код, логотип) на самоклеящейся термоэтикетке и чековой ленте.

Тип печати: прямая печать (direct thermal print).

Признаки неисправности: царапины на термопечатающей области и, как следствие, непропечатываются области вдоль всей длины этикетки; полностью темная этикетка; полностью светлая этикетка,
штрих код не распознается на кассе.

Основные причины неисправности: чистка печатающей поверхности острыми предметами, заливание разъемов токопроводящими жидкостями, использование некачественной термоэтикетки/чековой ленты; естественный износ печатающей поверхности головки; обрыв в шлейфе термоголовки DIGI SM100 и DIGI SM-300; неисправность датчиков принтера.

Замена печатающей головки DIGI SM-300

Понадобится шестигранник на 2,5 и крестовая отвертка. Через отверстия в пластиковой защите открутить два винта под шестигранник, которые крепят головку к основанию, плюс отстегнуть разъемы шлейфа на самой головке. После этого попытаться вытянуть печатающую головку вместе с регулировочной пластиной и открутить два винта под крест, фиксирующие  головку к пластине, и в обратном порядке установить новую.

Примечание: не спешите туго затягивать винты, сначала откалибруйте положение головки для чёткой печати.

Диагностика неисправностей термоголовки Digi SM-300

Первый этап диагностики стоит проводить на предмет механических повреждений самой термоголовки и наличие на ней залипшей этикетки или наличия нагара. При наличии посторонних элементов, удалите их в соответствии с инструкцией по чистке термоголовок DIGI SM-300 (см. далее).

На следующем этапе проверяем работоспособность шлейфа термоголовки, путем замены на заведомо исправный или путем прозвонки. Если неисправности не обнаружены, то переходим к следующему этапу - проверка датчиков принтера.

Следующий этап диагностики связан с проверкой сигналов идущих на печатающую головку. Диагностику стоит проводить на разъеме CN6.
Назначение выводов на разъеме CN6:

Номер контакта CN6
По схеме

Комментарии

1
VTH +24V

2
VTH +24V

3
GND

4
GND

5
VCC +5V

6
VCC +5V

7
+EN1
Разрешение печати сторона 1, активный уровень низкий
8
+LATH
Защелка данных, активный уровень низкий
9
+EN2
Разрешение печати сторона 2, активный уровень низкий
10
VCC +5V

11
TH_CLK
Стробы на головку
12
TH_IN
Данные на головку
13
GND

14
GND

15
VTH +24V

16
VTH +24V


Печатающая область термоголовки логически разделена на 2 части. Если термоголовка печатает одной стороной, то проверяем на исправность шлейф и саму печатающую головку

В случае, если термоголовки на тесте "шахматки" печатает сплошную черную линию, то это говорит об отсутствии сигнала +LANT - пробуем заменить ТПГ, если не помогло, то шлейф термоголовки.

Если термоэтика полностью черная, т.е. все элементы печатающей термоголовки работают вне зависимости от передаваемых данных на нее, то подлежит замене процессор TERAOKA HG62E11B90FS

В случае, если этикетка не печатается, то проверяем следующие варианты:

  • Меняем термоголовку на заведомо исправную;
  • Проверяем шлейф термоголовки путем замены на исправный или прозвонкой.
  • Проверяем шлейф от датчика бумаги. ТПГ напечатает только первую этикетку после включения весов (При отсутствии ленты и при неисправности датчиков ленты данные на ТПГ поступают только однажды после включения, т.о. обратная связь от датчиков принтера и управление термоголовкой взаимосвязано на уровне прошивки весов. Это является специфической особенностью весов и не относится к поломке).
  • Проверяем исправность процессора Teraoka HG62E11B90FS
  • Проверяем данные с 12ого контакта разъема CN6.

Чистка термопечатающей головки на весах DIGI SM-300

1. Очистка термоголовки осуществляется 100%  изопропиловым спиртом при помощи специального карандаша.

Внимание: очистку термоголовки можно производить только при отключенном питании весов!

Спиртовой карандаш для чистки термопечатающей головки DIGI SM-300

2. Выдвиньте принтерный блок, потянув за ручку с правой стороны весов. Удалите ленту с этикетками.

Открытие принтерного отсека весов DIGI SM-300 для очистки термоголовки

3. Для доступа к очищаемой области отведите термоголовку, нажав на рычаг.

Рычаг для открытия термоголовки весов DIGI SM-300_4

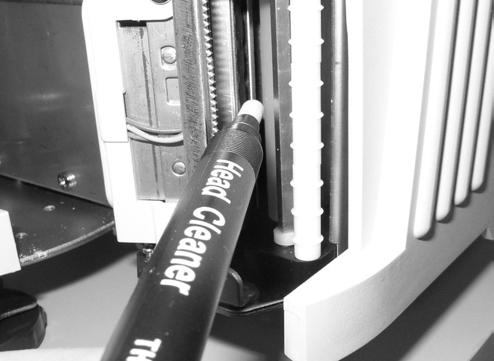

4. Смоченным в чистящем растворе карандашом аккуратными движениями вверх-вниз очистите край термоголовки.

Очистка термоголовки весов DIGI SM-300 с помощью спиртового карандаша

5. Нажав на термоголовку как показано на рисунке, установите ее на место до щелчка. Чистка окончена. Заправлять рулон с этикетками
следует не ранее, чем через 1 минуту после чистки, когда чистящая жидкость окончательно высохнет.

Закрытие фиксатора термоголовки весов DIGI SM-300

6. При наличии непропечатывающихся областей - замените термоголовку DIGI SM-300.
