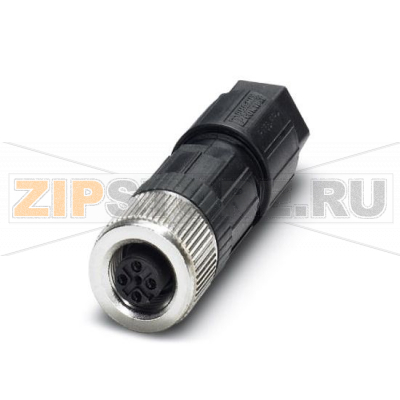

Разъем Phoenix Contact SACC-M12FS-5PL M

Описание товара

• 5-полюсн., прямая гнездовая часть разъема M12
• А‑кодирование
• Пружинные зажимы
• Материал накатанной гайки: цинковое литьё под давлением, никелированное
• Наружный диаметр кабеля: 4–8 мм
• Минимальный заказ: 1 шт.
• Упаковка: 1 шт.

Phoenix Contact SACC‑M12FS‑5PL M — полевой гнездовой разъем M12 с прямой компоновкой для быстрого и надежного подключения датчиков и исполнительных устройств в промышленной автоматике. Пружинные зажимы ускоряют монтаж, обеспечивая стабильный контакт без обслуживания, а металлическая никелированная накатанная гайка повышает стойкость к механическим воздействиям и многократным циклам соединения/разъединения. А‑кодирование гарантирует совместимость с распространенными M12‑интерфейсами в системах питания датчиков, цифровых сигналов и стандартных шин датчиков/исполнителей.

Область применения

Разъем подходит для машин и конвейеров, систем упаковки, транспортёров, участков сборки и робототехники, где необходимы компактные соединители с устойчивостью к вибрации и пыли. Благодаря полевой сборке Phoenix Contact SACC‑M12FS‑5PL M удобен для сервисного ремонта, модернизации линий, подключения нестандартных длин кабелей и оперативной замены поврежденных концевиков.

Конструктивные особенности

Пружинные клеммы обеспечивают надежное зажатие жил без применения пайки и минимизируют риск ослабления контакта при вибрации. Прямая геометрия облегчает укладку кабеля в шкафах и на машинах с ограниченным пространством. Металлическая накатанная гайка M12 обеспечивает устойчивую фиксацию на ответной части; при корректной сборке и использовании подходящего по диаметру кабеля достигается необходимая защита от пыли и влаги в составе соединения. Диапазон наружных диаметров кабеля 4–8 мм упрощает подбор и обеспечивает работу уплотнения.

Причины поломок

• Механические усилия: рывки за кабель, чрезмерные изгибы, перегибы на входе в корпус.
• Неправильная сборка: несоответствующий диаметр кабеля, неверная длина зачистки, отсутствие или неправильная установка уплотнительных элементов.
• Перетяжка или недостаточная затяжка накатанной гайки, из‑за чего изнашивается резьба или нарушается герметичность соединения.
• Вибрация и ударные нагрузки без дополнительной развязки/фиксации кабеля.
• Попадание влаги и загрязнений при эксплуатации в агрессивной среде, повреждение уплотнительного кольца.
• Коррозия контактных поверхностей из‑за конденсата, химических реагентов, неаккуратной мойки под давлением.
• Ошибки монтажа пружинных зажимов: надрезанные жилы, «распущенные» многопроволочные проводники без наконечников, попадание изоляции под контакт.

Как понять, что разъем вышел из строя

• Периодические обрывы связи с датчиком/исполнителем при вибрации или касании кабеля.
• Повышение переходного сопротивления: нагрев в зоне соединения, падение напряжения на нагрузке, нестабильные показания датчиков.
• Внешние признаки: трещины на корпусе, поврежденная резьба, потускнение или следы окисления на контактах, деформированное уплотнительное кольцо.
• Ослабление фиксации проводника в пружинной клемме: провод легко вытягивается или вращается.
• Потеря герметичности соединения: следы влаги внутри корпуса, коррозия, загрязнения.
• Несовпадение кодировки/ключа при стыковке, затрудненная или неполная фиксация гайки.

Проверка и диагностика

• Визуальный осмотр контактов, уплотнений и резьбы; контроль целостности кабельного ввода.
• Проверка целостности и сопротивления цепи, сравнение с эталонными значениями для кабеля той же длины.
• Тест «пошевелить» на работающем стенде: при легком изгибе у ввода не должно быть обрывов сигнала.
• Осмотр уплотнительного кольца и посадочных поверхностей на ответной части; при сомнении — замена уплотнения.

Рекомендации по монтажу и уходу

• Подбирайте кабель с наружным диаметром в диапазоне 4–8 мм; соблюдайте минимальный радиус изгиба, используйте разгрузку натяжения.
• Готовьте проводники согласно инструкции производителя: правильная длина зачистки, отсутствие надрезов жил; для гибких проводов применяйте наконечники (НШВИ).
• Перед сборкой очистите контактные и уплотнительные поверхности от пыли и масла; не допускайте попадания изоляции под контакт пружинной клеммы.
• Затягивайте накатанную гайку равномерно до рекомендуемого момента из паспорта; избегайте перекоса резьбы и перетяжки.
• Незадействованные ответные разъемы закрывайте защитными колпачками для сохранения герметичности и чистоты.
• Периодически проверяйте фиксацию проводов в пружинных зажимах и состояние уплотнений, особенно после сервисных работ и мойки оборудования.
• Для чистки используйте безворсовую салфетку и изопропиловый спирт; не применяйте абразивы и агрессивные растворители.
• Храните разъемы в сухом месте, в оригинальной упаковке, избегайте длительного воздействия ультрафиолета и конденсата.

Phoenix Contact SACC‑M12FS‑5PL M совместим с большинством стандартных А‑кодированных M12‑интерфейсов. При замене или интеграции в существующую систему проверяйте соответствие кодировки, распиновки и требований к кабелю. Соблюдение рекомендаций по монтажу и обслуживанию позволяет обеспечить стабильную работу соединения и увеличить срок службы разъема в условиях промышленной эксплуатации.
