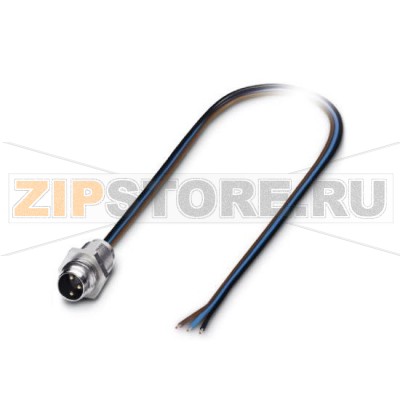

Встраиваемый штекер для датчика / исполнительного элемента Phoenix Contact SACC-E-M 8MS-3CON-M8/0,5

Описание товара

• 3 контакта
• M8
• Монтаж с передней части стенки / резьбовое крепление M8
• Гибкий провод 0,5 м (изоляция TPE)
• Сечение жил: 3 x 0,25 мм²
• Минимальный заказ: 1 шт.
• Упаковка: 1 шт.

Встраиваемый штекер 1500334 Phoenix Contact SACC-E-M 8MS-3CON-M8/0,5 предназначен для надежного подключения датчиков и исполнительных элементов с интерфейсом M8 в шкафах управления, распределительных коробках и на корпусах машин. Конструкция для фронтального монтажа через панель с резьбовым креплением упрощает установку, а гибкий кабель с оболочкой из TPE обеспечивает устойчивость к истиранию, изгибам и воздействию ряда промышленных сред. Форм-фактор M8 с 3 контактами широко используется для подключения трехпроводных датчиков (питание/сигнал/общий) и компактных исполнительных устройств.

Решение удобно при модернизации и серийной сборке: предварительно заводской кабельный отвод 0,5 м позволяет быстро вывести соединение к внутренней коммутационной колодке, исключая дополнительную разделку разъемов на месте. Переход “панель — разъем” обеспечивает аккуратный ввод-вывод на лицевую сторону оборудования с сохранением защищенности соединения при корректной установке уплотнительных элементов и соблюдении рекомендаций производителя.

Области применения

• Подключение индуктивных, емкостных, оптических датчиков и концевых выключателей.
• Компактные исполнительные механизмы, клапаны, малогабаритные приводы.
• Промышленная автоматизация, сборочные линии, конвейерные системы, приборостроение.

Типичные причины отказов

• Механическое повреждение кабеля: перегибы, защемления, растяжение без разгрузки натяжения.
• Чрезмерный крутящий момент при затяжке гайки или ответной муфты, деформация корпуса и контактов.
• Нарушение герметизации: неплотная установка уплотнительных колец, загрязнение посадочных поверхностей, что ведет к проникновению влаги и коррозии контактов.
• Воздействие агрессивных химических веществ, несовместимых с TPE-оболочкой.
• Неправильное сопряжение с ответной частью (несоответствие стандарта M8, перекос резьбы).
• Токовые перегрузки и локальный перегрев из-за плохого контакта или ошибочной коммутации.
• Сильная вибрация без фиксации, приводящая к самоослаблению резьбового соединения.

Как понять, что запчасть вышла из строя

• Периодические пропадания сигнала, ложные срабатывания датчика при вибрации или касании кабеля.
• Повышенное переходное сопротивление: заметный нагрев в зоне разъема, потемнение или оплавление пластика.
• Визуальные дефекты: трещины корпуса, повреждение изоляции, следы коррозии на контактах, влага внутри при разборе.
• Ослабление резьбового соединения, невозможность обеспечить надежную фиксацию гайки.
• Тест мультиметром: отсутствие прозвонки по одной из жил, падение изоляции между жилами/на корпус.

Рекомендации по монтажу и эксплуатации

• Устанавливайте штекер 1500334 Phoenix Contact SACC-E-M 8MS-3CON-M8/0,5 с фронтальной стороны панели, используя штатные уплотнения; поверхности должны быть чистыми и ровными.
• Соблюдайте рекомендуемый момент затяжки для резьбового соединения; не перетягивайте муфту и гайку.
• Обеспечьте разгрузку натяжения кабеля и минимальный радиус изгиба согласно общепринятым нормам (как правило, не менее 5–10 диаметров кабеля).
• Исключайте контакт оболочки с маслами, растворителями и моющими составами, не совместимыми с TPE.
• Используйте ответные разъемы M8 соответствующего стандарта; избегайте перекоса при навинчивании.
• При работе во влажной или пыльной среде следите за целостностью уплотнений и чистотой резьбы.

Профилактический уход

• Периодическая визуальная проверка на наличие трещин, надрывов и ослабления крепежа.
• Контроль электрических параметров при ТО: прозвонка жил, оценка сопротивления изоляции.
• Очистка мягкой неворсящейся салфеткой; не использовать абразивы и агрессивную химию.
• При длительном простое — защитные колпачки на резьбовую часть, хранение в сухом месте.

Благодаря сочетанию компактного форм-фактора M8 и готового кабельного отвода с TPE-изоляцией, данный встраиваемый штекер упрощает интеграцию датчиков/исполнительных устройств в систему и снижает время монтажа. Соблюдение правил установки и ухода повышает надежность и срок службы соединения, а также снижает риск отказов в условиях промышленной эксплуатации.
