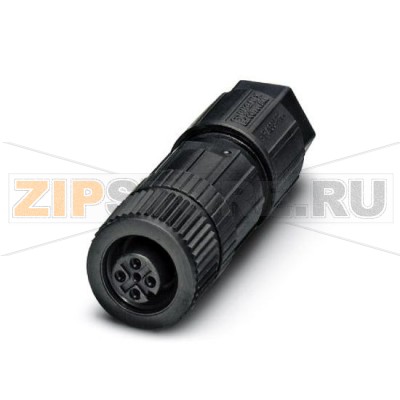

Разъем Phoenix Contact SACC-M12FS-5SC

Описание товара

• 5-полюсн.
• Прямая гнездовая часть разъема M12
• А-кодирование
• Пружинные зажимы
• Материал накатанной гайки: пластмасса
• Наружный диаметр кабеля: 4–8 мм
• Минимальный заказ: 1 шт.
• Упаковка: 1 шт.

Назначение и особенности

Разъем Phoenix Contact SACC-M12FS-5SC — полеустанавливаемая гнездовая часть стандарта M12 для подключения датчиков и исполнительных устройств. Прямая конструкция позволяет компактно монтировать разъем в стесненных пространствах шкафов и на машинах, а А-кодирование обеспечивает совместимость с большинством стандартных сигнальных линий. Пружинные зажимы ускоряют монтаж без пайки и уменьшают вероятность ослабления соединения при вибрациях.

Области применения

Используется в промышленной автоматизации, на конвейерных линиях, в системах измерения и контроля, на станках, в робототехнике и распределительных коробках датчиков. Подходит для многожильных проводников, применяется при модернизации и оперативном ремонте на объекте без необходимости специального инструмента.

Монтаж и подключение

Для корректной установки подготовьте кабель с подходящим наружным диаметром, аккуратно зачистите жилы и вставьте их в пружинные клеммы согласно распиновке вашего оборудования. Затяните накатанную гайку до плотного прилегания уплотнения, избегая чрезмерного усилия. Рекомендуется соблюдать минимальный радиус изгиба кабеля и использовать наконечники (гильзы) на многопроволочных жилах при необходимости. Перед включением питания проверьте целостность цепей и отсутствие коротких замыканий.

Типичные причины отказов

• Механические перегрузки: чрезмерное затягивание пластиковой гайки, резкие рывки за кабель, превышение допустимого радиуса изгиба.
• Неправильная подготовка проводников: слишком длинная или короткая зачистка, неполное вставление жил в пружинные зажимы.
• Вибрации и термоциклы, вызывающие постепенное ослабление соединения или микротрещины в корпусе.
• Попадание влаги и пыли из‑за нарушенного уплотнения, поврежденного О‑ринга или несоответствующего диаметра кабеля.
• Химическое воздействие агрессивных сред и масел, не совместимых с пластмассой корпуса.
• Коррозия контактов при длительной эксплуатации во влажной среде или при хранении без защитной заглушки.

Как понять, что разъем вышел из строя

• Периодические обрывы сигнала, «дрожание» показаний датчиков или нестабильная работа исполнительных устройств.
• Повышенное переходное сопротивление: нагрев соединения, падение напряжения, снижение точности измерений.
• Визуальные дефекты: трещины корпуса, деформация или сколы на гайке, повреждение уплотнения, следы влаги.
• Окисление/потемнение контактных поверхностей, налет, зелёные или белые отложения.
• Люфт при соединении с ответной частью, ненадежная фиксация резьбы, затрудненное или, наоборот, слишком легкое соединение.
• Отрицательные результаты проверки мультиметром: нестабильная проводимость, утечки между контактами и экраном.

Рекомендации по уходу и эксплуатации

• Регулярно осматривайте разъем на предмет повреждений, проверяйте состояние уплотнения и чистоту контактной зоны.
• Очистку проводите мягкой щеткой и специализированными очистителями для электрических контактов; перед сборкой полностью высушите.
• Соблюдайте корректный момент затяжки: не перетягивайте пластиковую гайку, исключайте перекос резьбы.
• Подбирайте кабель с рекомендуемым наружным диаметром и используйте качественный ввод для герметичности.
• Соблюдайте радиус изгиба и обеспечьте разгрузку натяжения кабеля, избегайте подвеса разъема на проводе.
• При хранении и транспортировке используйте защитные колпачки, держите соединители в сухом, чистом месте.
• Не смешивайте разные кодировки M12; для данного изделия применяйте только ответные вилки M12 A‑кодировки на 5 контактов.
• Перед обслуживанием отключайте питание и разряжайте емкости, чтобы исключить повреждение оборудования.

Совместимость и замена

Гнездовая часть SACC-M12FS-5SC совместима с большинством стандартных ответных штекеров M12 с А‑кодировкой на 5 контактов, применяемых для сигнальных цепей датчиков и аналоговых линий. При подборе замены ориентируйтесь на количество контактов, тип кодировки и способ контактирования (пружинные зажимы), а также соответствие диаметра подключаемого кабеля.
