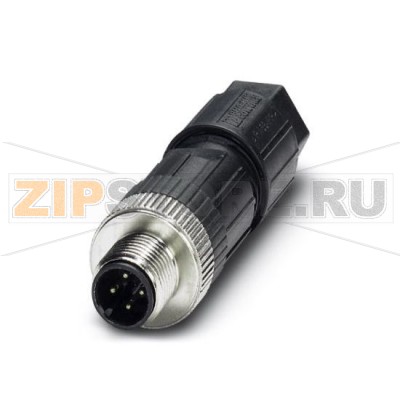

Разъем Phoenix Contact SACC-M12MS-4SC M

Описание товара

4-полюсн., Штекер, прямой M12, А-кодирование, Пружинные зажимы, Материал накатанной гайки: Цинк. литья под давлением, с никелевым покрытием, Наружный диаметр кабеля 4 мм. 8 мм.
Минимальный заказ: 1 шт.
Упаковка: 1 шт.

Разъем Phoenix Contact SACC-M12MS-4SC M (арт. 1513716) предназначен для быстрого и надежного подключения датчиков и исполнительных устройств в промышленной автоматизации. Это полевой штекер M12 с А-кодированием, совместимый со стандартными гнездами M12 в системах машин, конвейеров, в робототехнике, пищевой и упаковочной индустрии, логистике и на объектной периферии. Пружинные зажимы обеспечивают стабильный контакт без пайки и специальных инструментов, что ускоряет монтаж и снижает риск ошибок при подключении.

Конструкция и особенности

Корпус разъема рассчитан на работу в условиях вибраций и загрязнений. Накатанная гайка из цинкового литья с никелевым покрытием обеспечивает устойчивость к износу и коррозии при частых циклах соединения/разъединения. Кабельный ввод рассчитан на наружный диаметр 4–8 мм, что закрывает типовые кабели датчиков и актуаторов. Эластомерные уплотнения защищают от пыли и влаги при корректной сборке и затяжке, снижая риск отказов от конденсата и брызг.

Монтаж и совместимость

Разъем устанавливается на объекте: снимите внешнюю оболочку кабеля по инструкции производителя, подготовьте жилы, введете их в пружинные клеммы согласно распиновке А-кодирования и обозначениям внутри корпуса, проверьте фиксацию проводников. Убедитесь, что диаметр кабеля соответствует диапазону 4–8 мм, уплотнитель сидит ровно, а накатанная гайка затянута равномерно. Не смешивайте А-кодирование с иными типами M12 (например, D-код), чтобы исключить несовместимость и повреждения.

Типичные причины отказов

• Нарушение герметичности: неправильная затяжка гайки, повреждение или утеря уплотнительного кольца, использование кабеля вне допустимого диапазона диаметра.
• Коррозия и загрязнение контактов: попадание влаги, агрессивных сред, отсутствие защитных заглушек при мойке оборудования.
• Механические перегрузки: постоянное изгибание у ввода, рывки, вибрации без разгрузки, ударные нагрузки, перетяжка кабельного ввода.
• Электрические перегрузки: превышение допустимых токов/напряжений, пробой изоляции из-за конденсата или скапливающихся загрязнений.
• Нарушение распиновки: неправильное подключение жил, попытка состыковки с разъемами другого кодирования.

Как понять, что запчасть вышла из строя

• Нестабильная работа датчика/привода: периодические обрывы сигнала, ложные срабатывания, рост переходного сопротивления.
• Визуальные признаки: потемнение или зеленый налет на контактах, трещины корпуса, деформация или потеря упругости уплотнителя, следы влаги внутри.
• Механические симптомы: разъем люфтит в гнезде, гайка проворачивается без усилия, кабель «ходит» в вводе.
• Следы перегрева: оплавление пластика, запах горелой изоляции.
• Результаты проверки прибором: «прозвонка» показывает нестабильный контакт или утечку на корпус, падение изоляции при измерении мегомметром.

Рекомендации по уходу и эксплуатации

• Соблюдайте правильную подготовку кабеля и аккуратно вставляйте жилы в пружинные зажимы; не допускайте оголенных участков вне клемм.
• Выбирайте кабели с наружным диаметром в пределах 4–8 мм и соответствующей гибкостью для зоны установки; не перегибайте кабель у ввода.
• Фиксируйте линию стяжками/клипсами для снятия натяжения с разъема, особенно на участках с вибрациями.
• Периодически проверяйте затяжку накатанной гайки и состояние уплотнителей; при износе или трещинах заменяйте уплотнение.
• Очищайте разъем мягкой кистью или безворсовой салфеткой с изопропиловым спиртом; не применяйте абразивы и агрессивные растворители.
• При мойке и в нерабочем состоянии используйте защитные заглушки; предотвращайте попадание стружки, пыли и влаги внутрь.
• Не допускайте частых циклов скручивания разъема вокруг оси кабеля; для подвижных соединений применяйте соответствующие кабели и подводы.

Хранение и транспортировка

Храните разъем в оригинальной упаковке в сухом помещении, вдали от прямого солнечного света и агрессивных химических испарений. Избегайте механических воздействий и загрязнений уплотнительных поверхностей. Перед монтажом убедитесь в отсутствии конденсата после переноса из холодного помещения.

Когда требуется замена

Разъем Phoenix Contact SACC-M12MS-4SC M подлежит замене при появлении трещин, коррозии контактов, нарушении фиксации гайки, повреждении уплотнителей, следах перегрева или устойчивых электрических неисправностях, подтвержденных измерениями. Использование исправного и корректно собранного разъема повышает надежность линии и снижает незапланированные простои оборудования.
