Этот дискретный модуль ввода предоставляет 16 каналов, его ширина составляет всего 12 мм (0,47 дюйма).

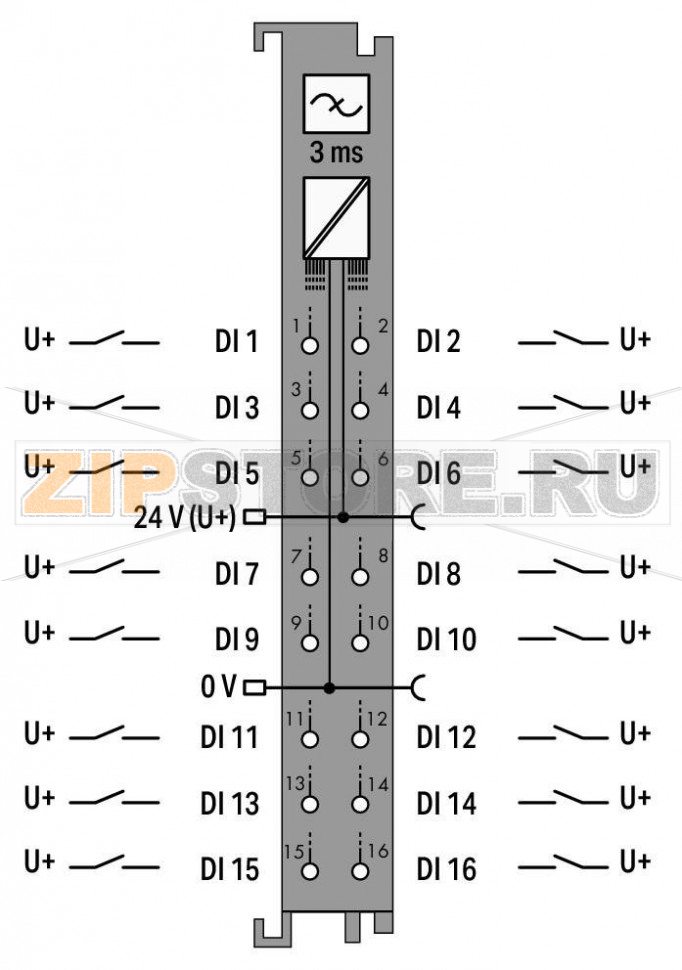

Он принимает двоичные управляющие сигналы от дискретных полевых устройств (напр., датчики, кодеры, выключатели, бесконтактные переключатели).
Модуль оснащен соединениями CAGE CLAMP® S для втычного присоединения одножильных проводников.
На каждом входном канале есть RC-фильтр подавления помех с постоянной времени 3,0 мс.

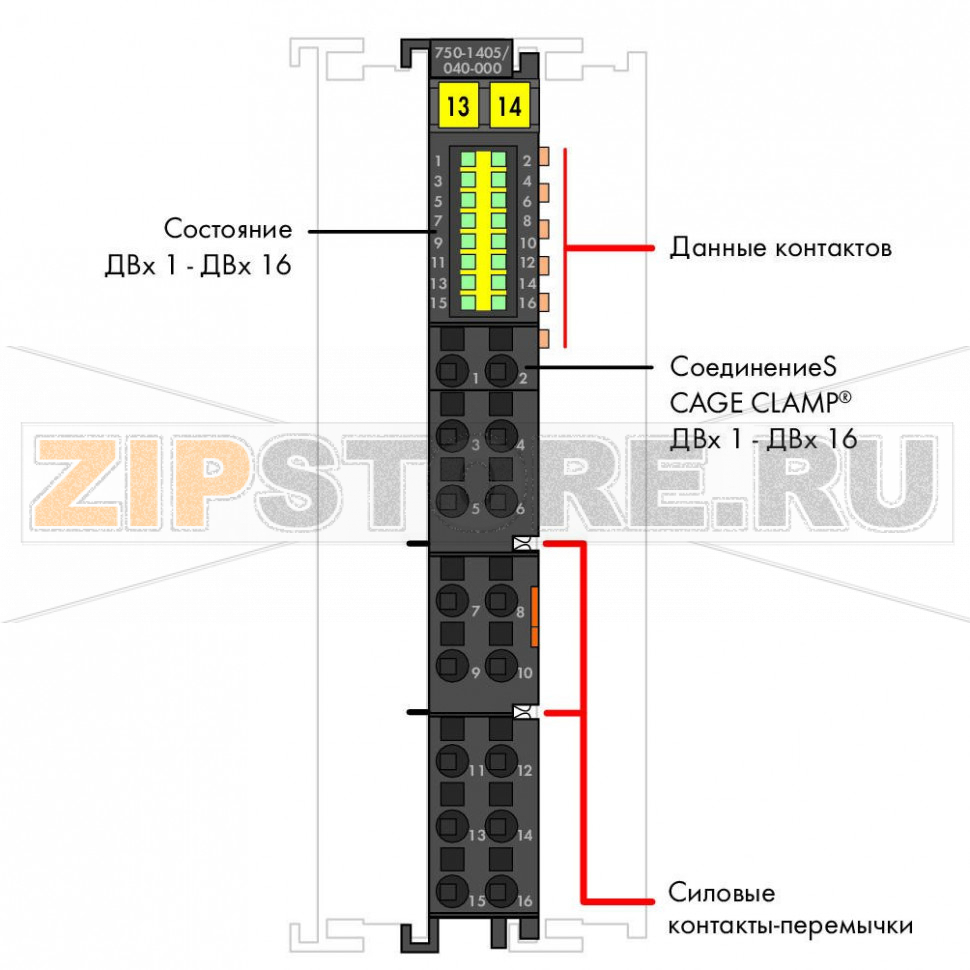

Зеленый светодиодный индикатор указывает для каждого канала текущее состояние.

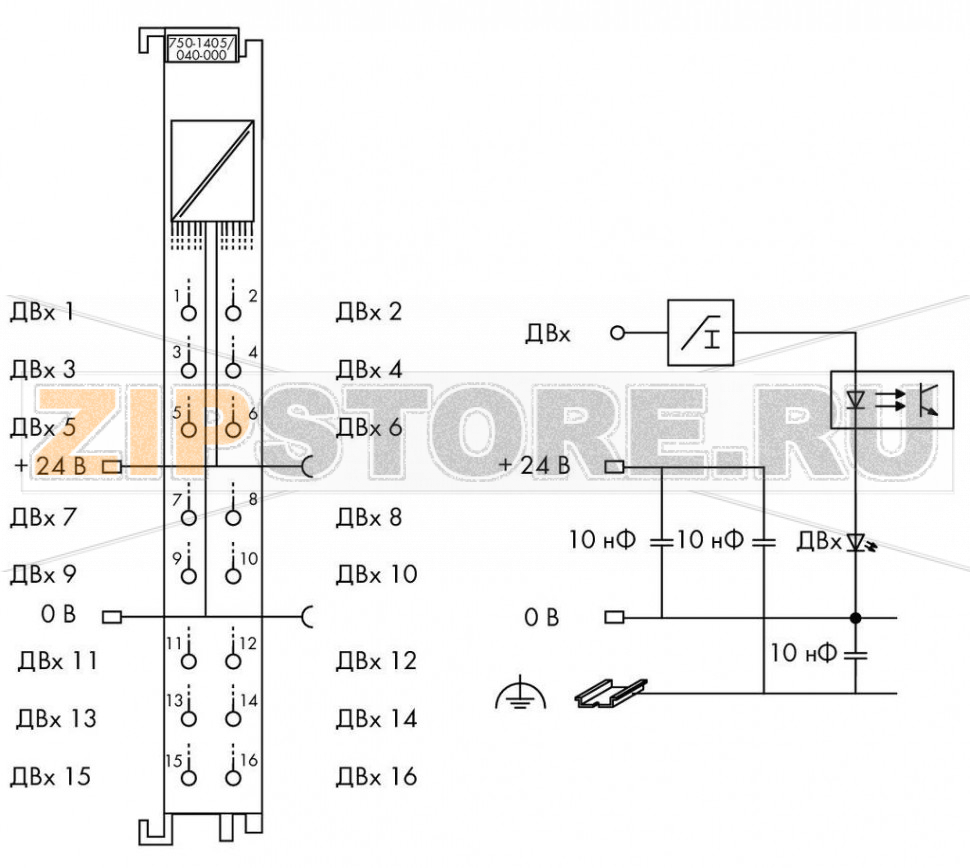

Полевой и системный уровень электрически изолированы друг от друга.
Модуль идеально подходит для использования в жестких условиях окружающей среды:
- увеличенный температурный диапазон
- повышенная диэлектрическая прочность и устойчивость к электромагнитным помехам
- повышенная виброустойчивость
Технические данные
| Number of digital inputs | 16 |
| Total number of channels (module) | 16 |
| тип сигнала | Voltage |
| Type of signal voltage | DC 24 V |
| Sensor connection | 16 x (1-conductor) |
| Input characteristic | high-side switching |
| Входные характеристики | Type 1 |
| Input filter (digital) | 3 ms |
| Input current per channel for signal (0) typ. | 0,6 mA |
| Input current per channel for signal (1) min. | 2,1 mA |
| Input current per channel for signal (1) max. | 2,4 mA |
| Напряжение сигнала (0) | ?3 … +5 VDC |
| Напряжение сигнала (1) | 15 … 30 VDC |
| Verzogerungszeit T_on von 0 nach 1 | 300 µs |
| Verzogerungszeit T_off von 1 nach 0 | 400 µs |
| Input data width (internal) (max.) | 16 Bit |
| System supply voltage | DC 5 V; via data contacts |
| Current consumption, system supply (5 V) | 25 mA |
| Field supply voltage | DC 24 V (-25 … +30 %); via power jumper contacts (power supply via blade contact; transmission via spring contact); Derating must be observed! |
| Диэлектрическая прочность | 510 VAC/775 VDC; per EN 60870-2-1 |
| расчетное импульсное напряжение | 1 kV |
| Indicators | LED (1-16) green: Status DI 1 … DI 16 |
| Number of incoming power jumper contacts | 2 |
| Number of outgoing power jumper contacts | 2 |
| Current carrying capacity of the power jumper contacts | 10 A |
| Снижение | Derating Versorgungsspannung: Umgebungstemperaturen unter Laborbedingungen: (-25 … +30 %); fur ?40 … +55 °C: 24 V (?25 … +20 %); fur +55 … +70 °C: 24 V (?25 … +10 %); Untergrenze in allen Temperaturbereichen: ?27,5 % (inklusive 15 % Restwelligkeit) |
Данные соединения
| Connection technology: In-/Outputs | 16 x Push-in CAGE CLAMP® |
| Connection type (1) | Inputs/Outputs |
| Размеры одножильных проводников | 0,25 … 1,5 mm? / 24 … 16 AWG |
| Тонкие многожильные проводники | 0,25 … 1,5 mm? / 24 … 16 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
Geometrical Data
| Ширина | 12 mm / 0.472 inch |
| Высота | 100 mm / 3.937 inch |
| Длина | 69 mm / 2.717 inch |
| Length from upper-edge of DIN-35 rail | 61,8 mm / 2.433 inch |
Механические данные
| Тип монтажа | DIN-рейка 35 мм |
Material Data
| Цвет | темно-серые |
| материал корпуса | Polycarbonate, polyamide 6.6 |
| Вес | 46,5 g |
| Маркировка соответствия | CE |
Environmental Requirements
| Surrounding air (operating) temperature | -40 … 70 °C |
| Surrounding air (storage) temperature | -40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения (5) | 2 per IEC 61131-2 |
| Рабочая высота | without temperature derating: 0 … 2000 m; with temperature derating: 2000 … 5000 m (0.5 K/100 m); max.: 5000 m |
| Монтажное положение | horizontal (standing/lying) or vertical |
| Относительная влажность воздуха (без конденсации) | 95 % |
| Relative humidity | Short-term condensation per Class 3K7/IEC EN 60721-3-3 and E DIN 40046-721-3 (except wind-driven precipitation, water and ice formation) |
| Виброустойчивость | acc. to IEC 60068-2-6 (acceleration: 5g), EN 60870-2-2, IEC 60721-3-1, -3, EN 50155, EN 61373 |
| Ударопрочность | acc. to IEC 60068-2-27 (15g/11 ms/half-sine/1000 shocks; 25g/6 ms/1000 shocks), EN 50155, EN 61373 |
| ЭМС - помехоустойчивость | acc. to EN 61000-6-1, -2, EN 61131-2, marine applications, EN 50121-3-2, -4, -5, EN 60255-26, EN 60870-2-1, EN 61850-3, IEC 61000-6-5, IEEE 1613, VDEW: 1994 |
| ЭМС - излучение помех | acc. to EN 61000-6-3, -4, EN 61131-2, EN 60255-26, marine applications, EN 60870-2-1, EN 61850-3, EN 50121-3-2, EN 50121-4, -5 |
| Устойчивость к воздействию загрязняющих веществ | Per IEC 60068-2-42 and IEC 60068-2-43 |
| Permissible H2S contaminant concentration at a relative humidity 75 % | 10 ppm |
| Permissible SO2 contaminant concentration at a relative humidity 75 % | 25 ppm |
Коммерческие данные
| Product Group | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Country of origin | DE |
| GTIN | 4050821460206 |
| Customs tariff number | 85389099990 |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Производитель | Wago |
| Вес | 0 кг |
