Описание товара

Дискретный модуль вывода предоставляет 16 каналов, при этом имея ширину всего 12 мм (0,47 дюйм).

Он передает двоичные сигналы управления от устройства автоматизации к подключенным исполнительным механизмам (например, магнитным клапанам, контакторам, передатчикам, реле или другим электрическим нагрузкам).

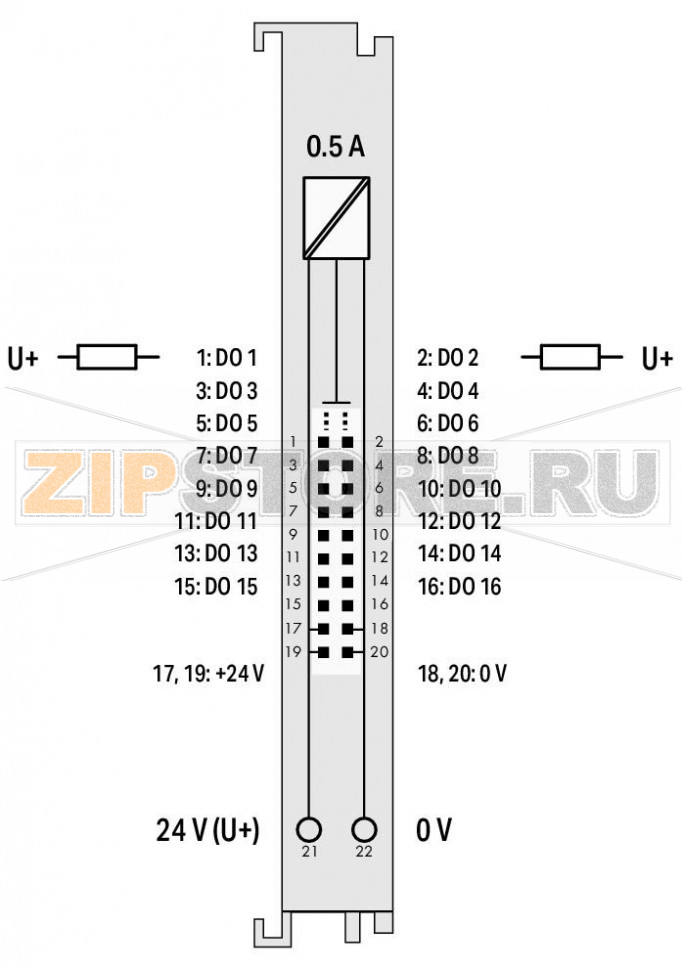

750-1501 подключается к электронным модулям через 20-полюсный плоский кабель.

Питание 24 В подается на электронные модули через две клеммы CAGE CLAMP®.

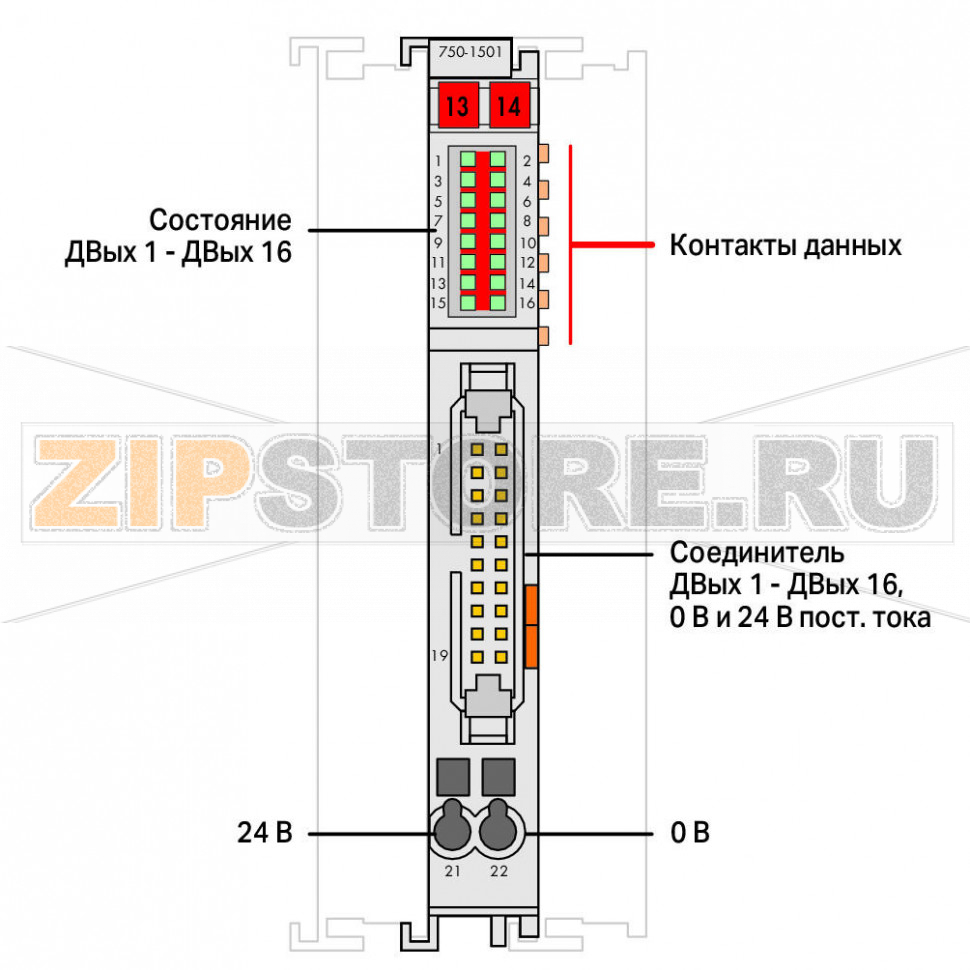

Зеленый светодиодный индикатор указывает для каждого канала текущее состояние.

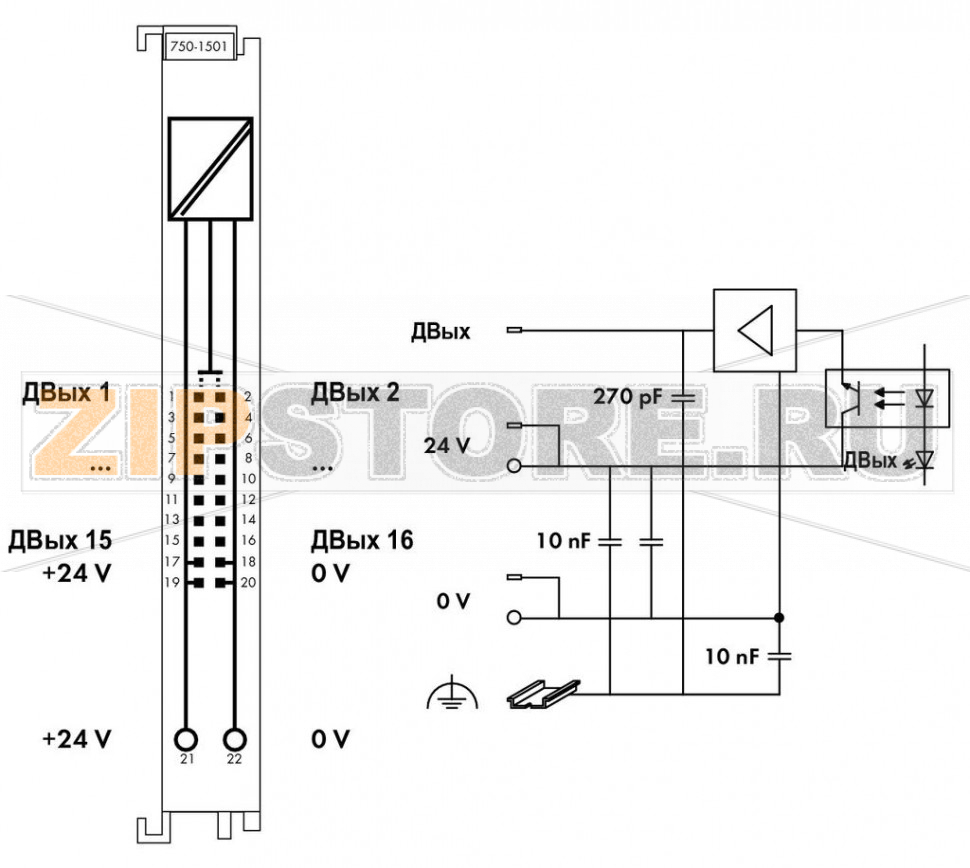

Оптрон обеспечивает электрическую изоляцию шины от полевого уровня.

Технические данные

Number of digital outputs	16
Total number of channels (module)	16
тип сигнала	Voltage
Type of signal voltage	DC 24 V
Actuator connection	16 x (1-conductor)
Output characteristic	Low-side switching
Output current per channel	0,5 A
Выходной ток	short-circuit-protected
Switching frequency max.	1 kHz
Тип нагрузки	резистивная, индуктивная, лампы
Output (internal) data width (max.)	16 Bit
System supply voltage	DC 5 V; via data contacts
Current consumption, system supply (5 V)	40 mA
Field supply voltage	DC 24 V (-25 … +30 %); via wiring level (CAGE CLAMP® connection)
Current consumption, field supply (module with no external load)	11 mA
Изоляция	500 В система/питание
Indicators	LED (1-16) green: Status DO 1 … DO 16

Данные соединения

Connection technology: In-/Outputs	20 x 20-pin male connector
Connection technology: field supply	2 x CAGE CLAMP®
Connection type (1)	Inputs/Outputs
Connection type (2)	Field supply
одножильные, соединяемые	0,08 … 2,5 mm? / 28 … 14 AWG
тонкие многожильные, соединяемые	0,08 … 2,5 mm? / 28 … 14 AWG
Длина снятия изоляции	8 … 9 mm / 0.31 … 0.35 inch

Geometrical Data

Ширина	12 mm / 0.472 inch
Высота	100 mm / 3.937 inch
Длина	74,1 mm / 2.917 inch
Length from upper-edge of DIN-35 rail	66,9 mm / 2.634 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Material Data

Цвет	светло-серые
материал корпуса	Polycarbonate, polyamide 6.6
Вес	42,5 g
Маркировка соответствия	CE

Environmental Requirements

Surrounding air (operating) temperature	0 … 55 °C
Surrounding air (storage) temperature	-40 … 85 °C
Степень защиты	IP20
Степень загрязнения (5)	2 per IEC 61131-2
Рабочая высота	0 … 2000 m
Монтажное положение	horizontal (standing/lying) or vertical
Относительная влажность воздуха (без конденсации)	95 %
Виброустойчивость	4g per IEC 60068-2-6
Ударопрочность	15g per IEC 60068-2-27
ЭМС - помехоустойчивость	acc. to EN 61000-6-2, marine applications
ЭМС - излучение помех	acc. to EN 61000-6-3, marine applications
Устойчивость к воздействию загрязняющих веществ	Per IEC 60068-2-42 and IEC 60068-2-43
Permissible H2S contaminant concentration at a relative humidity 75 %	10 ppm
Permissible SO2 contaminant concentration at a relative humidity 75 %	25 ppm

Коммерческие данные

Product Group	15 (Remote I/O)
Тип упаковки	BOX
Country of origin	DE
GTIN	4045454898274
Customs tariff number	85371098990

Характеристики

Тип запчасти	Кабель
Заказ кратно	1
Минимальный заказ	1
Производитель	Wago
Вес	0 кг
