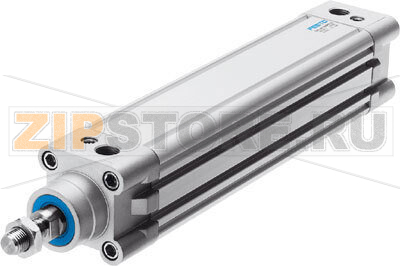

Пневмоцилиндр стандартный Festo DNC-40-160-PPV-A

Описание товара

Festo DNC-40-160-PPV-A — стандартный пневматический цилиндр двустороннего действия, предназначенный для преобразования энергии сжатого воздуха в линейное перемещение штока. Изделие применяется в промышленной автоматике, станках, упаковочном, сборочном и транспортировочном оборудовании. Обозначение DNC-40-160-PPV-A указывает на цилиндр серии DNC с диаметром поршня 40 мм, ходом штока 160 мм и регулируемым пневматическим демпфированием в конечных положениях.

Назначение

Пневмоцилиндр Festo DNC-40-160-PPV-A используется для выполнения прямолинейных рабочих движений: перемещения, прижима, подачи, выталкивания, подъема, фиксации или позиционирования элементов оборудования. Цилиндр работает от системы сжатого воздуха и управляется с помощью пневмораспределителей.

• перемещение рабочих узлов и механизмов;
• прижим, зажим или фиксация деталей;
• подача заготовок в автоматических линиях;
• выталкивание, подъем или опускание элементов;
• использование в составе пневматических приводов;
• работа в системах промышленной автоматизации.

Синонимы и возможные названия

В технической документации, каталогах и заявках данный компонент может встречаться под разными названиями:

• пневмоцилиндр Festo DNC-40-160-PPV-A;
• цилиндр пневматический Festo 163343;
• стандартный пневмоцилиндр Festo DNC;
• пневматический цилиндр двустороннего действия;
• пневмоцилиндр 40x160;
• пневмоцилиндр с ходом 160 мм;
• цилиндр с диаметром поршня 40 мм;
• линейный пневмопривод Festo;
• исполнительный пневматический цилиндр;
• пневмоцилиндр с регулируемым демпфированием.

Как понять, что пневмоцилиндр вышел из строя и требуется замена

Неисправность пневмоцилиндра обычно проявляется в ухудшении движения штока, потере усилия, утечке воздуха или нестабильной работе оборудования. Перед заменой рекомендуется проверить также пневмораспределитель, фитинги, шланги, давление воздуха и настройки демпфирования.

• Утечка воздуха. Слышно постоянное шипение в районе крышек, штока, фитингов или уплотнений. Это может указывать на износ манжет, уплотнений или повреждение корпуса.
• Падение усилия. Цилиндр не развивает нужное усилие, не может переместить нагрузку или останавливается в процессе хода.
• Рывки при движении штока. Шток движется неравномерно, с заеданиями или задержками. Причиной может быть износ уплотнений, загрязнение, перекос нагрузки или повреждение направляющих.
• Шток не выходит или не возвращается. При наличии управляющего сигнала цилиндр не выполняет ход полностью либо остается в одном положении.
• Повреждение штока. На поверхности штока видны царапины, задиры, коррозия или деформация. Такие дефекты ускоряют износ уплотнений и вызывают утечки.
• Повреждение корпуса или крышек. Трещины, вмятины, следы удара или нарушение геометрии могут привести к нестабильной работе и потере герметичности.
• Сильный удар в конце хода. Если цилиндр резко ударяет в крайних положениях, возможно нарушена настройка демпфирования PPV, поврежден демпфирующий узел или превышена допустимая скорость.
• Повышенный износ креплений. Люфт в шарнирах, вилках, проушинах или крепежных элементах может вызывать перекос штока и ускоренный выход цилиндра из строя.
• Следы масла, грязи или конденсата. Загрязненный воздух и влага в пневмосистеме могут повреждать внутренние поверхности и уплотнения.

Если цилиндр имеет постоянную утечку воздуха, поврежденный шток, трещины корпуса, сильные задиры или не обеспечивает требуемое перемещение даже после проверки пневмосистемы, его рекомендуется заменить.

Уход и обслуживание

• Используйте подготовленный сжатый воздух, соответствующий требованиям оборудования.
• Проверяйте состояние фильтров, влагоотделителей и регуляторов давления в пневмосистеме.
• Не допускайте попадания грязи, металлической стружки, пыли и влаги на шток цилиндра.
• Регулярно осматривайте шток на наличие царапин, коррозии, задиров и изгиба.
• Проверяйте надежность крепления цилиндра и отсутствие перекоса при работе.
• Следите за состоянием пневмошлангов, фитингов и соединений, исключайте утечки воздуха.
• Настраивайте демпфирование PPV так, чтобы в крайних положениях не было жестких ударов.
• Не превышайте допустимую нагрузку и скорость перемещения штока.
• Не используйте цилиндр как направляющий элемент для боковых нагрузок, если конструкция этого не предусматривает.
• При обслуживании отключайте подачу воздуха и сбрасывайте остаточное давление из системы.

Рекомендации по замене

При подборе замены необходимо учитывать модель, каталожный номер, диаметр поршня, ход штока, тип демпфирования, способ крепления, резьбу присоединения и условия эксплуатации. Для корректной замены рекомендуется использовать цилиндр с теми же параметрами: Festo DNC-40-160-PPV-A, каталожный номер 163343.

Перед демонтажем следует зафиксировать схему подключения пневмолиний и положение крепежных элементов. После установки нового цилиндра необходимо проверить герметичность соединений, плавность хода штока и корректность работы демпфирования в конечных положениях.
