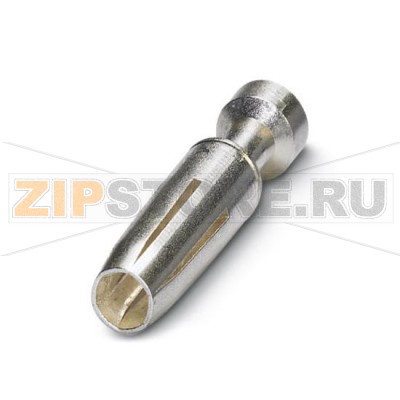

Механически обработанный обжимной контакт 2 Phoenix Contact CK2,5-ED-1,00BU AG

Каталожный номер 1663666
Розничная цена
18 $ с НДС
array(34) { ["id"]=> string(5) "61706" ["product_id"]=> string(6) "103934" ["id_1c"]=> NULL ["sku"]=> string(7) "1663666" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(1746) ["primary_price"]=> string(9) "18.378396" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(3) { [1]=> float(0) [3]=> float(0) [4]=> float(0) } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(1746) ["unconverted_price"]=> float(18.3698) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(1746) ["original_compare_price"]=> float(0) ["features"]=> array(1) { ["brend"]=> array(1) { [1716]=> string(15) "Phoenix Contact" } } }
1 746 с НДС
Последнее обновление цены:
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

5er, штыревой, отдельный, сечение 0,75 - 1,00 мм², с покрытием серебром.
Минимальный заказ: 100 шт.
Упаковка: 100 шт.

Описание и назначение

Механически обработанный обжимной контакт Phoenix Contact CK2,5-ED-1,00BU AG (артикул 1663666) предназначен для надежного подключения проводников сечением 0,75–1,00 мм² в промышленных и энергетических приложениях. Контакт относится к типу «штыревой, отдельный» (5er) и поставляется россыпью для последующей установки в соответствующие держатели/корпуса. Механическая обработка (turned/machined) обеспечивает стабильную геометрию, высокую износостойкость и предсказуемое качество посадки в ответной части соединителя.

Серебряное покрытие снижает переходное сопротивление, улучшает теплопередачу и повышает стойкость к нагреву при рабочих токах. Контакт применим в шкафах управления, на линиях автоматизации, в приводной технике, измерительных и распределительных узлах, где важны повторяемость соединения и долговечность в условиях вибраций и циклических нагрузок.

Особенности конструкции и эксплуатации

Благодаря обжиму проводника без пайки достигается механически и электрически прочное соединение с минимальной контактной потерей. Серебро на контактных поверхностях способствует стабильной проводимости даже при низких токах и частых циклах коммутации. Разъемная пара формируется с ответным гнездовым контактом соответствующей серии; правильная геометрия штыря обеспечивает надежный ввод и фиксацию при сборке.

Рекомендации по монтажу

  • Используйте провод сечением строго 0,75–1,00 мм² и рекомендуемую длину зачистки изоляции.
  • Применяйте калиброванный обжимной инструмент, совместимый с типоразмером контакта; не допускайте овальности и «складывания» гильзы.
  • Не лудите жилы перед обжимом: это ухудшает долговременную стабильность соединения.
  • Проверяйте качество обжима: контрольная вытяжка, отсутствие трещин и заусенцев, корректная посадка в корпус.
  • Избегайте перекосов и чрезмерных усилий при вставке/извлечении; используйте рекомендованные приспособления.

Причины поломок

  • Неправильный обжим (неподходящая матрица, недостаточное усилие) — повышенное сопротивление и нагрев.
  • Использование провода вне допуска по сечению — ослабленная фиксация жилы или деформация гильзы.
  • Перегрев из-за токовой перегрузки или плохого контакта — потеря пружинных свойств, потемнение покрытия.
  • Коррозия и сульфидация серебра при хранении во влажной или «сернистой» среде — рост переходного сопротивления.
  • Механическая усталость от вибраций/ударов — микротрещины, расшатывание посадки.
  • Неправильная вставка в корпус или повреждение при демонтаже — погнутая штыревая часть, замятия кромок.

Как понять, что запчасть вышла из строя

  • Нагрев места соединения под нагрузкой, запах перегрева, потемнение изоляции рядом.
  • Периодические обрывы сигнала/питания при вибрации или касании — «плавающий» контакт.
  • Визуальные следы: потемнение/почернение серебра, зелёный или серый налет, следы искрения.
  • Измеримое повышение переходного сопротивления относительно номинала и соседних линий.
  • Люфт в корпусе, неплотная фиксация, деформация штыря или трещины на гильзе.

Рекомендации по уходу и хранению

  • Храните в оригинальной упаковке, в сухом месте, вдали от резины, пеноматериалов и источников серы.
  • Избегайте конденсата и резких перепадов температуры; дайте изделию акклиматизироваться перед монтажом.
  • Периодически осматривайте контактные поверхности; при потемнении очищайте безабразивными очистителями для контактов.
  • Не используйте агрессивные растворители и абразивы, чтобы не повредить серебряный слой.
  • При необходимости защиты от коррозии применяйте совместимые контактные смазки тонким слоем.
  • Соблюдайте чистоту при монтаже: исключите попадание пыли и стружки в зону контакта.
  • Фиксируйте кабель от натяжения и вибраций с помощью соответствующих стяжек и направляющих.

Применение

Контакт 1663666 Phoenix Contact CK2,5-ED-1,00BU AG обеспечивает долговечное и низкоомное соединение в клеммных решениях, модульных разъемах и блоках распределения. Рекомендуется для систем управления, приводов, контроллеров, источников питания и интерфейсных модулей, где важны стабильные электрические параметры и надежность при длительной эксплуатации.

Характеристики

Производитель Phoenix Contact
