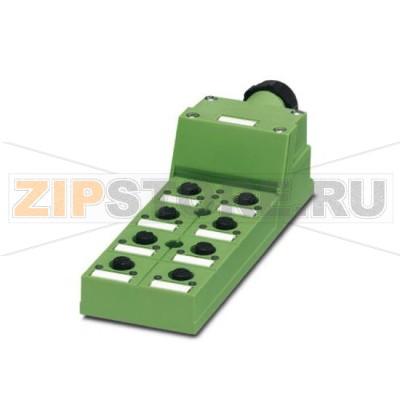

Коробка датчика и исполнительного элемента Phoenix Contact SACB-8/ 8-L-C

Описание товара

• Тип подключения: гнездовой разъем M12
• Материал: пластик
• Количество гнезд: 8
• Полюсов: 4
• Расположение гнезд: один ряд
• Индикатор состояния: есть, p-n-p
• Подключение магистрального кабеля: вставные винтовые клеммы 180°
• Экранировка: нет
• Минимальный заказ: 1 шт.
• Упаковка: 1 шт.

Коробка датчика и исполнительного элемента Phoenix Contact SACB-8/8-L-C (арт. 1692381) предназначена для распределения сигналов и питания между полевыми датчиками/исполнительными устройствами и магистральным кабелем управления. Решение упрощает проводку на машине или участке, сокращает число индивидуальных кабельных трасс и повышает наглядность за счет встроенной индикации каналов. Применяется на конвейерах, в упаковочных линиях, оборудовании для обработки материалов, сборочных станциях и других системах автоматизации, где требуется надежное подключение нескольких 4-полюсных устройств с разъемами M12.

Назначение и преимущества

Phoenix Contact SACB-8/8-L-C помогает централизованно подключать до восьми полевых устройств и передавать их сигналы в шкаф управления. Компактная линейная компоновка гнезд облегчает монтаж вдоль станка и обеспечивает доступ к соединениям. Индикация облегчает локальную диагностику, сокращая время поиска неисправностей. Пластиковый корпус устойчив к типовым производственным воздействиям и не подвержен коррозии.

Конструкция и удобство обслуживания

Каждый порт имеет стандартное соединение для датчиков и исполнительных механизмов, а магистральный кабель заводится на клеммы с винтовым прижимом. Такой подход сочетает прочность соединения с возможностью быстрого демонтажа и ревизии. П-образная логика индикации (p-n-p) облегчает визуальный контроль срабатывания каналов и наличия питания.

Монтаж и подключение

Установка коробки не требует специального инструмента, кроме стандартной отвертки под клеммы. Рекомендуется предусмотреть механическую разгрузку кабелей, исключить чрезмерное натяжение и кручение проводов, а также обеспечить достаточный радиус изгиба. Для стабильной работы важно соблюдать полярность питания и общую схему заземления установки.

Как понять, что запчасть вышла из строя

• Отсутствует индикация питания или индикация каналов при заведомо исправных датчиках и поданном напряжении.
• Нестабильная работа каналов: мигание, пропадание сигнала при неподвижной проводке.
• Повышенное сопротивление контактов: нагрев разъемов, падение уровня сигнала, ложные срабатывания.
• Механические повреждения: трещины корпуса, расшатанные гнезда, деформация клемм.
• Следы коррозии или влаги внутри разъемов, окисление контактов.

Типичные причины поломок

• Перегрузка по току в линии питания или короткие замыкания в подключенных устройствах.
• Нарушение герметичности соединений и попадание влаги, пыли, эмульсий.
• Чрезмерная вибрация или механический удар, приводящие к ослаблению контактов и микротрещинам.
• Неправильная пайка или опрессовка ответных разъемов на кабеле.
• Ошибки при подключении: перепутанная полярность, объединение несовместимых сигналов.
• Агрессивные среды и чистящие средства, разрушающие пластик и уплотнения.

Рекомендации по уходу и эксплуатации

• Периодически проверяйте затяжку винтовых клемм магистрали и фиксирующих гаек M12, особенно после пусконаладки и плановых простоев.
• Контролируйте состояние уплотнительных колец разъемов, своевременно заменяйте изношенные уплотнения.
• Проводите визуальный осмотр на предмет влаги и загрязнений; очищайте мягкой сухой салфеткой, избегайте растворителей.
• Обеспечьте разгрузку натяжения кабелей и защиту от перегибов у ввода; используйте кабельные каналы или стяжки.
• Не допускайте превышения рекомендованных токовых нагрузок и соблюдайте номинальное напряжение питания (как правило, для датчиков — 24 В DC).
• При нестабильной индикации проверьте целостность экранирования линий источника помех и общую систему заземления машины.
• В случае признаков коррозии отключите питание, разберите соединение, просушите и очистите контакты, при необходимости замените поврежденные элементы.

Правильный монтаж и регулярная профилактика позволяют коробке Phoenix Contact SACB-8/8-L-C стабильно работать в составе системы автоматизации, сокращая простои и облегчая обслуживание оборудования. Для замены по коду 1692381 достаточно демонтировать магистральный ввод и разъемы M12, после чего установить новый блок и выполнить контрольную проверку каналов по индикации.
