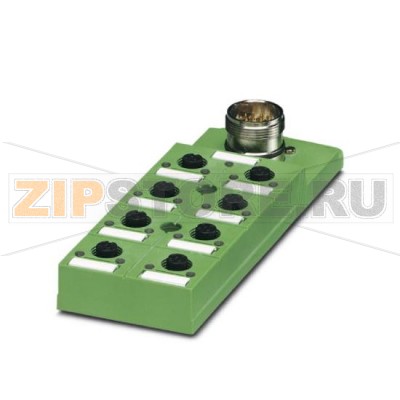

Коробка датчика и исполнительного элемента Phoenix Contact SACB-8/ 8-L-M23

Описание товара

Коробка датчика и исполнительного элемента Phoenix Contact SACB-8/ 8-L-M23 (арт. 1692446) предназначена для объединения сигналов от датчиков и приводов на месте установки оборудования с последующей передачей по магистральному кабелю. Решение упрощает разводку, сокращает количество кабелей в кабельных трассах и ускоряет обслуживание. Однорядное исполнение с восьмью гнездами M12 позволяет компактно разместить соединения на станке или линии.

Назначение и преимущества

• Быстрое подключение полевых устройств через стандартные M12.
• Визуальная индикация состояния по p-n-p каналам для оперативной диагностики.
• Поворотный штекер M23 под 90° упрощает укладку магистрали в стесненных местах.
• Пластиковый корпус снижает массу и не подвержен коррозии.

Установка и совместимость

При монтаже рекомендуется располагать коробку ближе к группе датчиков, чтобы минимизировать длину ответвлений. Магистральный разъем M23 подключается к сборке ввода/вывода или соответствующему кабелю к шкафу управления. Для корректной работы используйте p-n-p датчики и исполнительные устройства. Учитывайте отсутствие экранировки: линии связи следует прокладывать на удалении от силовых кабелей и источников помех.

Признаки неисправности

• Индикатор канала не загорается при срабатывании датчика, хотя питание присутствует.
• Периодические пропадания сигнала, «ложные» срабатывания или дрожание контакта.
• Отказ сразу нескольких портов после подключения нагрузки.
• Следы перегрева, потемнение пластика, запах гари.
• Окисление контактов, нарушенная геометрия резьбы M12 или неплотное соединение.
• Нестабильная работа при касании/шевелении магистрального разъема M23.

Вероятные причины поломок

• Короткое замыкание или перегрузка по току со стороны нагрузки.
• Ошибки распиновки или смешение p-n-p и n-p-n устройств.
• Механическое повреждение кабелей, превышение радиуса изгиба, натяжение без разгрузки.
• Попадание влаги, масел и охлаждающих жидкостей при поврежденных уплотнениях или незакрытых неиспользуемых портах.
• Вибрации, отвинчивание накидных гаек, микропереломы дорожек.
• Электромагнитные наводки при прокладке рядом с силовыми цепями, особенно при отсутствии экранировки.

Как убедиться, что изделие вышло из строя

1. Проверьте наличие и уровень питающего напряжения на магистрали и на порту.
2. Замените датчик/нагрузку на заведомо исправные и перекиньте их на соседний порт для сравнения.
3. Осмотрите M12 и M23 на предмет загрязнения, повреждений резьбы, уплотнений и контактов.
4. Прозвоните цепи: отсутствие проводимости по конкретному контакту или короткое между пинами укажет на дефект.
5. Если неисправность сохраняется на пустом порту без подключенной нагрузки, вероятна внутренняя поломка — требуется замена.

Рекомендации по уходу и эксплуатации

• Периодически проверяйте затяжку разъемов и состояние уплотнительных колец, используйте защитные колпачки на незадействованных гнездах.
• Очищайте корпус мягкой тканью и нейтральными средствами; избегайте абразивов и агрессивной химии.
• Обеспечьте разгрузку натяжения кабелей и корректную укладку без чрезмерных изгибов.
• Разносите сигнальные линии от силовых трасс, применяйте ферритовые элементы при необходимости подавления помех.
• Ведите маркировку портов и регистрируйте изменения в подключениях для ускорения диагностики.
• Храните изделие в сухом месте, защищенном от пыли, вибраций и прямых солнечных лучей.

Phoenix Contact SACB-8/ 8-L-M23 (1692446) рассчитана на длительную эксплуатацию при соблюдении правил монтажа и ухода. Своевременная профилактика и корректная разводка кабелей минимизируют риски простоев и обеспечивают стабильную работу подключенных датчиков и исполнительных механизмов.
