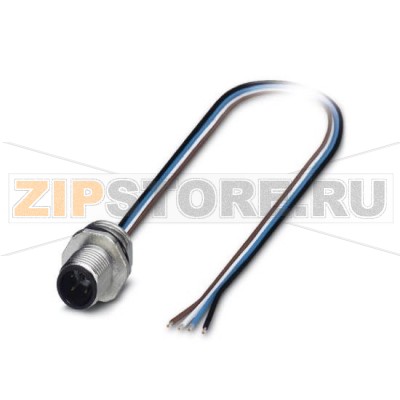

Встраиваемый разъем (вилка) для датчика / исполнительного элемента Phoenix Contact SACC-E-M12MS-4CON-PG9/0,5

Описание товара

• 4 контакта, M12, механический ключ A-типа
• Монтаж с передней части стенки, резьбовое крепление PG9
• Гибкий провод: 0,5 м, изоляция TPE, 4 x 0,34 мм²
• Минимальный заказ: 1 шт.
• Упаковка: 1 шт.

Встраиваемый разъем для датчика/исполнительного элемента Phoenix Contact 1693762 (SACC-E-M12MS-4CON-PG9/0,5) предназначен для надежного вывода сигнальных цепей на панелях, корпусах и распределительных коробках в промышленной автоматике. Форм-фактор M12 с A-кодировкой обеспечивает совместимость с широким спектром стандартных датчиков и исполнительных устройств, а четырехконтактная схема подходит для типичных сигнальных и низковольтных цепей управления. Монтаж выполняется с лицевой стороны панели через резьбовое отверстие PG9 с фиксацией гайкой, что упрощает обслуживание и замену на объекте. Предустановленный гибкий отрезок кабеля 0,5 м (TPE, 4 x 0,34 мм²) сокращает время обвязки, снижает риск ошибок при монтаже и обеспечивает стабильный контакт.

Благодаря универсальной конструкции, разъем 1693762 применяют в машиностроении, робототехнике, на конвейерных линиях, в упаковочном оборудовании и шкафах управления. A-кодировка предотвращает неправильное сочленение и помогает поддерживать стандартизированную топологию подключений в системах с большим количеством датчиков.

Причины поломок

• Механические воздействия: изгибы ниже допустимого радиуса, частые перегибы в зоне ввода кабеля, натяжение за провод вместо корпуса, ударные нагрузки на панель и резьбовое соединение PG9.
• Неправильный монтаж: перекос или перетяжка резьбы, отсутствие или повреждение уплотнительных элементов, использование неподходящих отверстий или некорректная толщина панели.
• Агрессивная среда: попадание влаги и загрязнений при неплотной посадке, воздействие масел и химикатов, несовместимых с TPE-изоляцией.
• Электрические факторы: короткие замыкания, превышение допустимых токов/напряжений цепи, импульсные перегрузки, вызывающие нагрев контактов и деградацию изоляции.
• Неправильная сочленяемость: попытка соединения с коннекторами другой кодировки или несовместимой геометрии.

Признаки неисправности

• Периодические обрывы сигнала, «пропадание» датчика, нестабильные показания при шевелении кабеля.
• Повышенное сопротивление соединения, нагрев в области контактов или запах перегрева.
• Видимые дефекты: трещины и надрезы изоляции, заломы у кабельного ввода, следы коррозии/окисления на контактной поверхности, деформация резьбы PG9 или контргайки.
• Следы влаги, загрязнений, изменение цвета или вздутие изоляции TPE.
• Отсутствие электрической непрерывности при проверке мультиметром между соответствующими жилами и контактами.

Рекомендации по монтажу и уходу

• Готовьте посадочное место: ровная поверхность, корректное отверстие под PG9, чистота и отсутствие заусенцев. Используйте штатные уплотнители.
• Фиксируйте разъем без перекоса, затягивайте равномерно. Избегайте перетяжки, которая может повредить резьбу или уплотнение.
• Соблюдайте минимальный радиус изгиба кабеля, применяйте разгрузку натяжения. Не тяните за провод при сочленении/расстыковке — удерживайте за корпус.
• Защищайте разъем от попадания пыли и влаги, используйте заглушки при разомкнутом соединении. При загрязнении очищайте мягкой щеткой и изопропиловым спиртом; не применяйте абразивы и агрессивные растворители.
• Периодически осматривайте узел: целостность изоляции, состояние резьбы и уплотнения, отсутствие коррозии. При первых признаках износа планируйте замену.
• Соблюдайте совместимость: используйте только A-кодированные ответные части M12 и соответствуйте числу контактов. Проверяйте распиновку цепи перед включением питания.
• Храните изделие в сухом, чистом месте в индивидуальной упаковке, избегайте ультрафиолетового и теплового воздействия.

При необходимости замены выбирайте идентичный по параметрам элемент — Phoenix Contact SACC-E-M12MS-4CON-PG9/0,5 — для сохранения посадочных размеров, способа монтажа и электрической совместимости. Минимальный заказ и упаковка по 1 шт. упрощают оперативное обслуживание оборудования и точечную замену без излишнего запаса.
