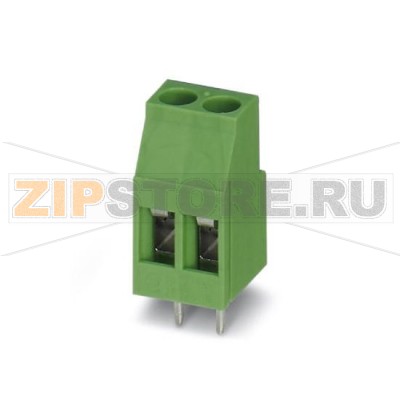

Клеммы для печатного монтажа Phoenix Contact MKDS 3/ 2

Описание товара

• Номинальный ток: 24 А
• Номинальное напряжение: 400 В
• Размер шага: 5 мм
• Полюсов: 2
• Тип подключения: винтовые зажимы
• Монтаж: пайка
• Направление подключения, проводник/печатная плата: 0°
• Цвет: зеленый
• Возможна установка в ряд модулей с различным количеством полюсов (контактов)
• Минимальный заказ: 50 шт.
• Упаковка: 50 шт.

Клеммы для печатного монтажа Phoenix Contact MKDS 3/2 (арт. 1711026) предназначены для надежного и безопасного соединения проводников с печатной платой в силовых и слаботочных устройствах. Винтовой зажим обеспечивает стабильный контакт и удобство обслуживания, а установка под углом 0° к плате упрощает укладку проводов в корпусе изделия и делает подключение доступным с лицевой стороны. Зелёный цвет корпуса традиционен для коммутационных решений Phoenix Contact и визуально облегчает идентификацию клеммников на плате.

Двухполюсная конфигурация подходит для питания, вывода сигналов, подключения датчиков и исполнительных устройств. Конструкция допускает формирование непрерывной линейки из модулей с различным количеством полюсов, что позволяет гибко подбирать требуемое число контактов под конкретную схему. Клеммник рассчитан на установку в отверстия печатной платы и совместим с массовыми технологиями пайки. Винтовые зажимы обеспечивают многократные циклы подключений и отключений без потери качества контакта при корректной эксплуатации.

Phoenix Contact MKDS 3/2 удобен для серийного производства, сервисного обслуживания и модернизации готовых устройств. Универсальность применения охватывает источники питания малой и средней мощности, контроллеры, приводы, системы автоматизации, ЖКХ- и промышленную автоматику. Минимальный заказ 50 штук и групповая упаковка упрощают логистику и обеспечивают однородность партии.

Типичные причины поломок

• Механические нагрузки на клеммник: рычажные усилия от жёстких проводов, натяжение кабеля, вибрации, вызывающие трещины корпуса или отрыв выводов от платы.
• Некорректная пайка: перегрев площадок, недостаточное количество припоя, холодная пайка, что ведёт к росту переходного сопротивления и периодическим обрывам.
• Перетяжка или недотяжка винтов: чрезмерный момент повреждает резьбу и зажим, недостаточная затяжка приводит к разогреву и искрению на контакте.
• Перегрузка по току или напряжению, несоответствие сечений проводников: локальный нагрев, деформация изоляции, потемнение или оплавление пластика.
• Коррозия и загрязнения: попадание флюсовых остатков, влаги, пыли, агрессивных сред ухудшает контакт.
• Многократные переподключения без обслуживания: износ контактных поверхностей и винтовой пары.

Как понять, что клемма вышла из строя

• Визуальные дефекты: трещины корпуса, сколы, деформация, оплавления, потемнение пластика вокруг зажима или на плате.
• Следы перегрева: запах гари, потемнение меди проводников, изменение цвета припоя.
• Нестабильный контакт: периодические обрывы, падение напряжения на клемме, заметный разогрев при штатной нагрузке.
• Ослабление зажима: провод легко вытягивается, винт «проворачивается» или не держит момент.
• Повреждение пайки: подвижность корпуса относительно платы, видимые кольцевые трещины вокруг выводов.

Рекомендации по уходу и эксплуатации

• Соблюдайте чистоту: удаляйте флюсовые остатки и загрязнения после пайки, избегайте попадания влаги и конденсата.
• Используйте подходящие проводники и наконечники (например, втулочные), корректно подготавливайте жилы, не допускайте «распушения» многопроволочных жил.
• Затягивайте винты равномерно и без избыточного усилия; проверяйте момент затяжки при регламентном обслуживании.
• Фиксируйте кабель стяжками или кабельными вводами, чтобы исключить натяжение и вибрационные нагрузки на клемму и пайку.
• Соблюдайте термический режим при пайке и эксплуатации, не допускайте длительной работы при повышенном нагреве.
• Периодически проводите визуальный осмотр и термоконтроль под нагрузкой; при первых признаках деградации заменяйте клеммник.
• При сборке в линейку из нескольких модулей следите за точным позиционированием и зазором, чтобы исключить механическое напряжение на плате.

Клеммник Phoenix Contact MKDS 3/2 (1711026) обеспечивает предсказуемое качество контакта и удобство сервисного доступа. Правильная установка, защита от механических и климатических факторов, а также регламентные проверки позволяют значительно продлить срок службы и сохранить стабильную работу оборудования.
