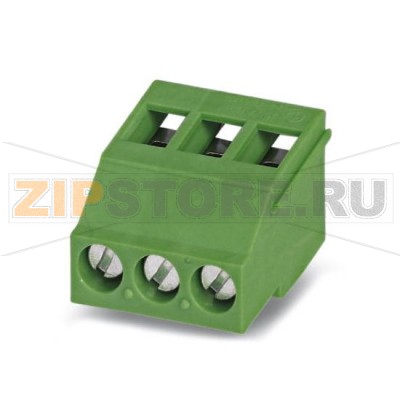

Клеммы для печатного монтажа Phoenix Contact MKDSF 3/ 3-5,08

Описание товара

• Номинальный ток: 24 А
• Номинальное напряжение: 400 В
• Размер шага: 5,08 мм
• Полюсов: 3
• Тип подключения: винтовые зажимы
• Монтаж: пайка
• Направление подключения, проводник / печатная плата: 90°
• Цвет: зеленый
• Особенности: возможна установка в ряд модулей с различным количеством полюсов (контактов)
• Минимальный заказ: 50 шт.
• Упаковка: 50 шт.

Клеммы для печатного монтажа Phoenix Contact MKDSF 3/3-5,08 предназначены для надежного подключения проводников на платах в промышленной и приборной электронике. Конструкция с винтовым зажимом обеспечивает стабильный контакт при многократных циклах монтажа и обслуживания, а угловое расположение вводов упрощает прокладку проводов в корпусах и шкафах. Благодаря стандартному шагу и модульной компоновке изделия легко компоновать в линейные ряды, подстраивая конфигурацию под конкретный проект.

Корпус из изоляционного материала промышленного класса и контактные элементы обеспечивают устойчивость к термонагрузкам при пайке и к вибрациям при эксплуатации. Клеммы подходят для применения в источниках питания, модулях управления, приводной технике, системах HVAC, освещении и в задачах автоматизации, где важно компактное и сервисопригодное подключение.

Как понять, что клемма вышла из строя

• Визуальные признаки: потемнение или оплавление корпуса, обугленные участки, трещины, деформация пластика.
• Ослабление контакта: винт не держит необходимый момент, проводник легко выдергивается из зажима, заметный люфт.
• Повреждение резьбы: «прокручивание» винта, неравномерный прижим, следы срыва шлица.
• Дефекты пайки: матовые «холодные» пайки, кольцевые трещины вокруг выводов на плате, отслоение дорожек.
• Электрические симптомы: повышенный нагрев под нагрузкой, заметный падение напряжения на клемме, перемежающиеся обрывы при легком пошатывании проводника.
• Следы коррозии или отложений: зеленый налет на металлочастях, белесые солевые следы, проводящие мостики от флюса.

Основные причины отказов

• Перегрузка по току или длительная работа на предельных режимах, приводящая к перегреву контакта и деградации пластика.
• Неправильный монтаж: избыточный момент затяжки, повреждение резьбы и корпуса; недостаточная затяжка — рост контактного сопротивления и нагрев.
• Некачественная пайка или несоблюдение профиля пайки: холодные швы, трещины после термоциклирования, отслоение площадок.
• Использование неподходящих проводников: многожильные без наконечников, расползание жил, частичный прижим и локальный нагрев.
• Вибрации и ударные нагрузки без регламентного обслуживания, периодического подтягивания зажимов.
• Воздействие агрессивных сред, влаги, остатков активного флюса, вызывающих коррозию и токи утечки.
• Механические повреждения при сервисе: перекос отвертки, срез шлицов, рычажные нагрузки на корпус.

Рекомендации по монтажу и уходу

• Соблюдайте указания производителя по моменту затяжки, длине зачистки и типу проводника; для многожильных используйте наконечники (НШВИ/гильзы).
• Перед пайкой очищайте выводы и плату, применяйте корректный профиль пайки для THT-компонентов, удаляйте остатки активных флюсов.
• После сборки выполняйте проверку: визуальный контроль пайки, измерение падения напряжения на контакте под рабочей нагрузкой, термоконтроль точек соединения.
• В условиях вибраций и термоциклов проводите регламентную подтяжку зажимов с заданным моментом.
• Исключайте натяжение и боковые усилия на проводниках; фиксируйте кабель хомутами/клипсами для снятия нагрузки с клеммы.
• Не допускайте попадания лака или конформных покрытий на зоны контакта и винтовые узлы; защищайте плату от конденсата.
• Соблюдайте климатические и электрические расстояния на плате; удерживайте чистоту в зоне подключения, удаляйте пыль и загрязнения.
• Храните клеммы в оригинальной упаковке, в сухом помещении без воздействия УФ и агрессивных паров; избегайте механических ударов.

Применение клемм Phoenix Contact MKDSF 3/3-5,08 обеспечивает повторяемость соединений, сокращает время сервисных операций и повышает надежность узлов питания и управления. При корректном выборе проводников и соблюдении регламентов монтажа ресурс соединения остается стабильным на протяжении всего жизненного цикла устройства.
