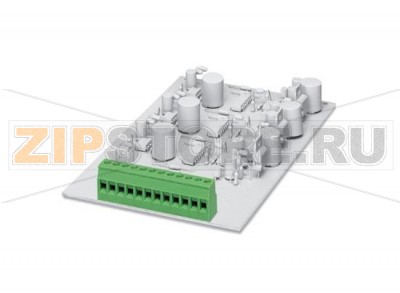

Клеммы для печатного монтажа Phoenix Contact MKDS 2,5/ 3-5,08

Описание товара

• Номинальный ток: 24 А
• Номинальное напряжение: 400 В
• Размер шага: 5,08 мм
• Полюсов: 3
• Тип подключения: винтовые зажимы
• Монтаж: пайка
• Направление подключения, проводник / печатная плата: 0°
• Цвет: зеленый
• Минимальный заказ: 50 шт.
• Упаковка: 50 шт.

Клеммная колодка для печатного монтажа Phoenix Contact MKDS 2,5/ 3-5,08 (арт. 1730405) предназначена для надежного соединения медных проводников с печатными платами в источниках питания, контроллерах, блоках управления, устройствах автоматики и общем промышленном оборудовании. Конструкция рассчитана на стабильный контакт при длительной эксплуатации, устойчивость к вибрациям и удобство сервисного доступа. Форм-фактор с горизонтальным вводом проводника облегчает разводку и снижает нагрузку на пайку, а винтовой зажим обеспечивает хорошо повторяемую силу прижатия при многократных переподключениях.

Описание и применение

MKDS 2,5/ 3-5,08 — классическое THT-решение для тех случаев, когда требуется компактная трехполюсная колодка на стандартном шаге 5,08 мм. Компонент устанавливается в отверстия платы и припаивается, формируя механически прочный и электрически надежный узел. Подходит для подключения питания и сигналов малой и средней мощности, распределения нагрузки в модулях ввода/вывода, досках релейных интерфейсов, а также в щитовой и приборной электронике.

Преимущества эксплуатации

• Стабильный контакт за счет винтовой прижимной технологии с понятной процедурой монтажа.
• Оптимальная геометрия корпуса для плотной установки в шкафах и на платах с высокой плотностью компонентов.
• Удобство обслуживания: доступ к винтам с лицевой стороны, наглядная маркировка полюсов и стандартные инструменты.

Частые причины поломок

• Недостаточная или избыточная затяжка винтов: первая приводит к росту переходного сопротивления и нагреву, вторая — к повреждению резьбы и деформации прижимной пластины.
• Механические нагрузки на проводник или плату: рычаговые усилия и вибрации со временем вырывают паяные площадки или вызывают микротрещины в пайке.
• Неправильная подготовка проводника: излишняя длина зачистки, работа без наконечников на многожильных жилах, попадание отдельных нитей мимо зажима.
• Термические циклы и перегрев: повышенная температура ускоряет старение пластика и ослабляет винтовое соединение.
• Коррозия и загрязнение: влага, пыль, агрессивные пары ухудшают контакт и разрушают металл контактной группы.
• Нарушение технологии пайки: перегрев выводов, плохое смачивание, холодные или пористые швы.

Как понять, что запчасть вышла из строя

• Локальный нагрев, изменение цвета корпуса, запах перегретого пластика, следы оплавления.
• Периодические обрывы или нестабильность работы при легком пошатывании проводника.
• Заметный люфт винтов, невозможность достичь нормального усилия затяжки, проворачивание резьбы.
• Потемнение, следы копоти, подплавленная изоляция проводников, обугливание паяных площадок.
• Коррозия, налет на контактных поверхностях, зеленые или белые окислы.
• Трещины на корпусе, сколы, отрыв контактной площадки от платы.

Рекомендации по уходу и эксплуатации

• Соблюдайте корректный момент затяжки и используйте подходящую отвертку. Периодически проверяйте затяжку после термоциклов и вибраций.
• Готовьте проводники правильно: соблюдайте длину зачистки, применяйте наконечники (ferrules) для многожильных проводов, исключайте попадание изоляции под зажим.
• Исключайте натяжение на клемму: фиксируйте кабели стяжками и кабельными вводами, организуйте разгрузку натяжения.
• Поддерживайте чистоту: удаляйте пыль и загрязнения, избегайте попадания влаги и агрессивных сред; при необходимости используйте защитные кожухи или герметизацию вокруг узла без покрытия контактной зоны.
• Соблюдайте технологию пайки: контролируйте температуру и время нагрева, применяйте качественный припой и флюс, осматривайте швы на отсутствие трещин и пустот.
• Планируйте ТО: визуальный осмотр, термоконтроль под нагрузкой, измерение падения напряжения на контакте для оценки роста сопротивления.
• Храните в оригинальной упаковке, в сухих и чистых условиях, вдали от прямого солнечного света и химически активных веществ.

Phoenix Contact MKDS 2,5/ 3-5,08 (1730405) — практичное решение для монтажников и разработчиков, когда необходима надежная клеммная колодка с простой установкой и понятной диагностикой состояния. При соблюдении рекомендаций по монтажу и обслуживанию узел обеспечивает длительную и предсказуемую работу оборудования.
