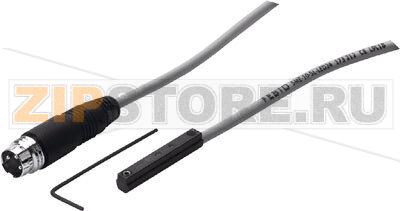

Датчик положения Festo SME-10-SL-LED-24

Описание товара

Датчик положения Festo SME-10-SL-LED-24 (арт. 173212) предназначен для бесконтактного контроля положения поршня в пневматических цилиндрах и направляющих с магнитом на поршне. Устанавливается непосредственно в паз исполнительного механизма и фиксируется без дополнительной оснастки. Встроенная светодиодная индикация помогает быстро оценить состояние срабатывания на месте, а стандартный выход удобно подключается к входам ПЛК, реле или модулей ввода.

В эксплуатации датчик применяется для фиксации конечных положений, контроля зон останова и синхронизации циклов оборудования. Благодаря компактному корпусу и удобной регулировке по длине паза Festo SME-10-SL-LED-24 173212 подходит для типовых монтажных сценариев в сборочных, упаковочных и транспортирующих системах. Корпус и кабель рассчитаны на длительную работу в условиях вибраций и частых циклов, при этом корректная укладка кабеля и защита от перегибов существенно продлевают срок службы.

Причины поломок

• Механическое повреждение кабеля: перегибы ниже допустимого радиуса, постоянное натяжение, защемление в подвижных узлах.
• Ударные нагрузки и вибрации, ослабление крепежа в пазу, смещение датчика относительно зоны срабатывания поршневого магнита.
• Перенапряжение, импульсные помехи от катушек и исполнительных клапанов при отсутствии подавления индуктивности.
• Попадание влаги, масла, стружки и пыли в зону ввода кабеля или разъема при нарушении герметичности.
• Воздействие сильных внешних магнитных полей и намагниченных деталей рядом с местом установки.
• Естественный износ контактной группы (для герконовых исполнений) из‑за частых коммутаций и высоких токовых пиков нагрузки.

Как понять, что запчасть вышла из строя

• Светодиод не загорается при прохождении поршня через зону срабатывания, либо горит постоянно независимо от положения.
• Нестабильные или «дрожащие» сигналы на входе контроллера, ложные срабатывания, требующие неоднократной подстройки положения в пазу.
• Отсутствие изменения состояния на оборудовании при визуально корректной индикации на самом датчике.
• Необычный нагрев корпуса или следы коррозии/влаги в месте ввода кабеля.
• Прозвон кабеля показывает обрыв или короткое замыкание жил.
• Снижение чувствительности: требуется значительно смещать датчик к поршню, чтобы добиться срабатывания.

Рекомендации по уходу и эксплуатации

• Монтируйте датчик в чистый паз, надежно фиксируйте крепеж и периодически контролируйте его затяжку.
• Выставляйте зону срабатывания при рабочем давлении и номинальной скорости хода, затем проверяйте повторяемость несколько циклов.
• Маршрут кабеля прокладывайте с запасом по длине и соблюдением минимального радиуса изгиба; применяйте разгрузку от натяжения.
• Защищайте место установки от стружки, абразива, влаги и агрессивных сред; при мойке не направляйте струю на ввод кабеля.
• Используйте подавление помех для индуктивных нагрузок (RC‑цепочки, варисторы, диоды) и корректную развязку питания.
• Не располагайте рядом с мощными магнитами, трансформаторами и массивными намагниченными деталями.
• Периодически осматривайте изоляцию кабеля, целостность оболочки и работу светодиода, проводите функциональную проверку в составе системы.
• Храните запасной датчик Festo SME-10-SL-LED-24 173212 в сухом месте в заводской упаковке.

Синонимы и альтернативные наименования

• Датчик положения цилиндра
• Датчик положения поршня
• Магнитный датчик для пневмоцилиндров
• Концевой датчик для цилиндра
• Герконовый датчик положения
• Датчик хода цилиндра
• Цилиндровый датчик
• Датчик магнитного поля
• Магнитный датчик приближения

Корректно установленный и обслуживаемый Festo SME-10-SL-LED-24 (173212) обеспечивает стабильную индикацию положения и повышает надежность автоматизированных узлов. Соблюдение базовых правил монтажа и защиты от помех предотвращает большинство отказов и помогает поддерживать предсказуемую работу оборудования.
