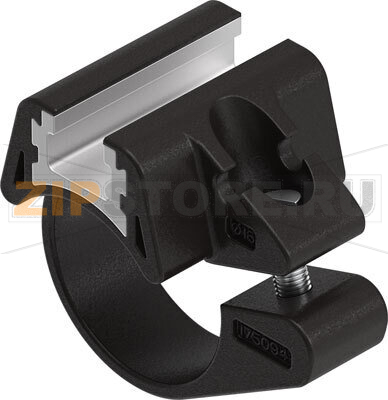

Комплект монтажный Festo SMBR-8-16

Описание товара

175094 – Комплект монтажный Festo SMBR-8-16 предназначен для установки магнитных датчиков положения на круглые пневмоцилиндры малого диаметра. Набор обеспечивает надежную фиксацию датчика без доработки цилиндра и позволяет точно выставить точку срабатывания по ходу штока. Применяется на стандартных цилиндрах Festo с гладкой цилиндрической гильзой, когда требуется подключить датчики серий SME/SMT для контроля конечных и промежуточных положений.

Назначение и область применения

Комплект монтажный Festo SMBR-8-16 используется в сборке и модернизации узлов автоматизации, где важно стабильное считывание магнитного поля поршня при минимальном времени на монтаж. Он уместен на конвейерных линиях, в упаковочном оборудовании, транспортных модулях и на стендах испытаний. Конструкция обеспечивает корректное позиционирование датчика на цилиндрах с наружным диаметром малой группы, поддерживая повторяемость переключения и снижение ложных срабатываний.

Конструкция и особенности

Комплект включает элементы крепления с регулируемым прижимом к корпусу цилиндра и посадочным местом под датчик форм-фактора SME/SMT-8. Крепление допускает продольную регулировку, а также тонкую подстройку положения для точного совпадения зоны срабатывания с требуемой точкой хода. Монтаж не требует сверления, что сохраняет целостность цилиндра и упрощает обслуживание. Продуманная форма удерживает датчик и предотвращает его проворот; предусмотрена возможность аккуратной укладки кабеля.

Монтаж и регулировка

• Очистить поверхность цилиндра от пыли, масла и абразива.
• Установить хомут/кронштейн, предварительно подтянуть крепеж без излишнего усилия.
• Вставить датчик, ориентировать по оси цилиндра и обеспечить необходимый зазор.
• Переместить шток, поймать точку стабильно повторяющегося переключения, зафиксировать датчик.
• Затянуть крепеж с умеренным усилием; при необходимости применить резьбовой фиксатор средней прочности.
• Выполнить несколько рабочих циклов и повторно проверить фиксацию.

Причины поломок

• Перетяжка крепежа: деформация скобы или сорванная резьба, снижение силы прижима.
• Вибрация и ударные нагрузки без повторной протяжки, что ведет к смещению датчика.
• Коррозионное воздействие или агрессивные среды, вызывающие ослабление и растрескивание элементов.
• Длительная работа при повышенной температуре, старение полимерных вставок.
• Неправильная маршрутизация кабеля датчика: натяжение, передающее момент на кронштейн.
• Загрязнение (масло, стружка, пыль) между цилиндром и хомутом, из-за чего крепление «ползет».

Как понять, что запчасть вышла из строя

• Периодические ложные срабатывания или пропуски сигналов при неизменных условиях.
• Видимое смещение кронштейна относительно отметок, самопроворот датчика.
• Требуется повышенное усилие для фиксации, крепеж не держит или «прокручивается».
• Трещины, сколы, следы коррозии на элементах крепления.
• Невозможность удерживать заданную позицию датчика после нескольких циклов.
• Атипичное поведение индикатора датчика (мигание, нестабильность) именно при механически неподвижном узле.

Рекомендации по уходу и эксплуатации

• Проводить регламентный осмотр каждые 3–6 месяцев: контроль состояния крепежа, следов смещения и повреждений.
• Повторная протяжка после первых 24–48 часов эксплуатации, затем по графику технического обслуживания.
• Содержать контактные поверхности в чистоте; не наносить смазки на зону прижима.
• Защищать от агрессивных сред и конденсата; при сложных условиях применять защитные кожухи.
• Корректно прокладывать кабель датчика с достаточным запасом по длине и радиусу изгиба, разгружая место крепления.
• При первых признаках трещин или разболтанности заменить комплект; не использовать поврежденные элементы.
• Хранить запасные комплекты в сухом месте, в закрытой таре.

Дополнительные замечания

Комплект монтажный Festo SMBR-8-16 оптимален при интеграции стандартных датчиков Festo в цилиндры без встроенных пазов. Для корректной работы важно соблюсти чистоту при установке, исключить перетяжку и обеспечить регулярный контроль фиксации. Применение оригинальных комплектующих 175094 снижает риск ложных срабатываний и увеличивает ресурс узла.
