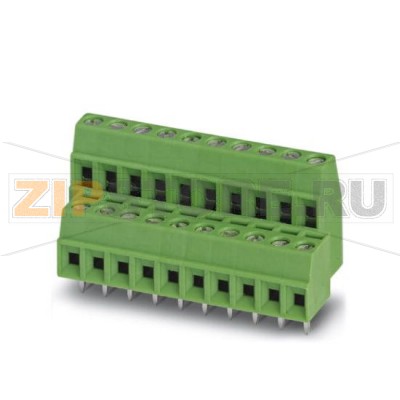

Клеммы для печатного монтажа Phoenix Contact MKKDS 1/10-3,5

Описание товара

• Номинальный ток: 8 А
• Номинальное напряжение: 200 В
• Размер шага: 3,5 мм
• Полюсов: 10
• Тип подключения: винтовые зажимы
• Монтаж: пайка
• Направление подключения, проводник / печатная плата: 0°
• Цвет: зеленый
• Минимальный заказ: 50 шт.
• Упаковка: 50 шт.

Клеммник Phoenix Contact MKKDS 1/10-3,5 (арт. 1751471) — компактное и надежное решение для подключения проводников к печатным платам в промышленной и приборной электронике. Конструкция с винтовыми зажимами обеспечивает стабильный контакт и удобство обслуживания, а шаг обеспечивает оптимальное соотношение плотности монтажа и удобства коммутации. Прямое направление подключения упрощает компоновку и снижает риск ошибок при сборке.

Изделие применяется в системах управления и автоматизации, источниках питания, модулях ввода-вывода, контрольно-измерительном оборудовании, светотехнических драйверах и коммуникационных устройствах. Клеммник Phoenix Contact MKKDS 1/10-3,5 подойдет для монтажа в условиях ограниченного пространства и в узлах, где важна повторяемость и стабильность электрического контакта при регулярном техническом обслуживании.

Преимущества конструкции

• Винтовой зажим обеспечивает надежную фиксацию жил, в том числе многопроволочных с наконечниками.
• Корпус из электротехнических материалов устойчив к нагреву и воздействию пайки.
• Четкая полярность и разметка позиций упрощают подключение и диагностику.
• Универсальность применения в слаботочных и силовых цепях в пределах эксплуатационных режимов.

Типичные причины поломок

• Превышение допустимой нагрузки по току или напряжению, приводящее к перегреву контактов и деградации изоляции.
• Неправильная пайка: перегрев площадок, недостаточное смачивания, трещины в припое или отрыв контактной площадки от платы.
• Механические воздействия и вибрации без последующего обслуживания — ослабление винтового соединения и рост переходного сопротивления.
• Неверная подготовка проводника: отсутствие наконечников на многопроволочных жилах, слишком большая или малая длина зачистки.
• Коррозия при эксплуатации во влажной или агрессивной среде, попадание загрязнений в зону контакта.
• Чрезмерный крутящий момент при затяжке винта, вызывающий повреждение резьбы или трещины корпуса.
• Многократные переподключения без замены изношенных элементов, что ослабляет прижим и ухудшает контакт.

Как понять, что запчасть вышла из строя

• Нагрев клеммы при рабочей нагрузке, изменение цвета пластика, запах перегрева.
• Плавающие неисправности: периодические обрывы или скачки напряжения на нагрузке.
• Визуальные дефекты: трещины корпуса, выкрашивание, следы подгорания или окисления на металлических частях.
• Ослабление винтового зажима: проводник удерживается неуверенно, винт “прокручивается”.
• Повреждения пайки: матовый или пористый припой, кольцевые трещины, подвижность клеммника относительно платы.
• Аномальный падение напряжения на контакте при измерении под нагрузкой по сравнению с соседними позициями.

Рекомендации по уходу и эксплуатации

• Периодически проверяйте момент затяжки винтов, особенно в оборудовании с вибрацией.
• Используйте наконечники на многопроволочных жилах, соблюдайте корректную длину зачистки и чистоту проводников.
• Соблюдайте технологию пайки: правильный профиль нагрева, достаточное смачивание и очистку от флюса.
• Держите изделие и зону подключения в чистоте, избегайте попадания пыли, влаги и агрессивных веществ.
• Не превышайте рабочие режимы, следите за тепловым режимом платы и наличием воздухообмена.
• При обслуживании обесточивайте цепь, проверяйте состояние изоляции и отсутствие механических повреждений.
• Для длительной эксплуатации в сложных условиях используйте защитные кожухи, лакокрасочные покрытия платы вне зоны контакта и герметизацию корпуса устройства.

Советы по монтажу

• Размещайте клеммник так, чтобы был доступ для инструмента и контроля затяжки после сборки.
• Соблюдайте расстояния до токоведущих дорожек и элементов с высокой температурой.
• После пайки выполняйте визуальный контроль и электрическую проверку на отсутствие повышенного переходного сопротивления.

Phoenix Contact MKKDS 1/10-3,5 — практичное решение для серийного производства и сервисного обслуживания, обеспечивающее предсказуемое качество соединений и удобство монтажа на печатной плате при соблюдении указаний по эксплуатации и уходу.
