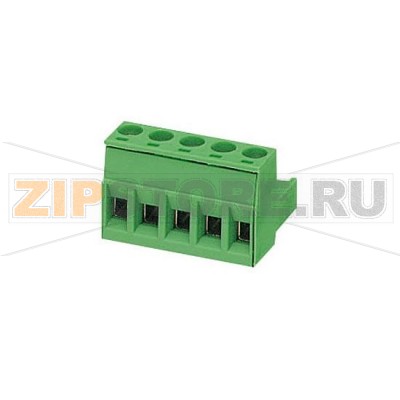

Вилочная часть Phoenix Contact MSTB 2,5/ 5-ST-5,08

Описание товара

• Номинальный ток: 12 А
• Расчетное напряжение (III/2): 320 В
• Полюсов: 5
• Размер шага: 5,08 мм
• Технология подключения: винтовые зажимы
• Цвет: зеленый
• Поверхность контакта: олово
• Минимальный заказ: 50 шт.
• Упаковка: 50 шт.

Вилочная часть Phoenix Contact MSTB 2,5/ 5-ST-5,08 (арт. 1757048) — надежный разъем для монтажа и обслуживания оборудования в щитах управления, системах автоматизации и силовой электроники. Паяемые штыревые колодки на плате в паре с этим вилочным модулем образуют удобное разъемное соединение, упрощая замену блоков и сервис без перегрева платы. Конструкция с винтовыми зажимами обеспечивает стабильный контакт проводов жилой структуры и совместима с распространенными типами наконечников.

Назначение и область применения

MSTB 2,5/ 5-ST-5,08 применяют для подключения линий питания и сигналов управления к платам контроллеров, источникам питания, приводам, модулям ввода-вывода. Разъем подходит для стационарных установок, где важны компактность, понятная маркировка и возможность быстрого отключения жгута при сервисе. Оловянное покрытие контактной системы оптимально для типовых условий эксплуатации и обеспечивает предсказуемую электрическую связь при корректной затяжке.

Монтаж и совместимость

Вилочная часть устанавливается на соответствующий гребенчатый штыревой разъем того же шага. Перед подключением рекомендуется проверить соответствие шага и ключевки, состояние контактной группы и правильность разделки проводников. Для повышения надежности подключения целесообразно использовать изолированные наконечники и соблюдать регламент затяжки, предусмотренный для винтовых клемм. При размыкании/смыкании разъема держите корпус за выступы, не тяните за кабель — это снижает риск вырыва жилы из зажима и деформации корпуса.

Типичные причины отказов

• Ослабление винтовых зажимов из‑за вибрации или отсутствия регламентной протяжки, что ведет к росту переходного сопротивления и нагреву.
• Перетяжка винта с повреждением резьбы или прижимной детали, приводящая к неполному обжатию жилы и непостоянному контакту.
• Механические нагрузки на корпус (удары, рывки за кабель), вызывающие трещины и нарушение фиксации в парном разъеме.
• Коррозия или окисление контактной поверхности при работе во влажной/агрессивной среде, особенно при отсутствии защиты.
• Термическое воздействие из‑за превышения допустимых режимов нагрузки, длительный нагрев, локальный перегрев от плохого контакта.
• Частое размыкание сверх допустимого ресурса соединений, приводящее к износу контактных площадок и ослаблению прижима.

Как понять, что запчасть вышла из строя

• Нестабильная работа подключенного оборудования: пропадания питания, ложные срабатывания, периодические перезагрузки.
• Локальный нагрев колодки, потемнение пластика, запах перегрева, видимые следы оплавления или копоти.
• Изменение усилия фиксации при соединении с штыревым разъемом: разъем болтается, нет уверенной фиксации.
• Ослабление зажимов: провод легко вытягивается из клеммы даже после затяжки, винт «прокручивается» без усилия.
• Визуальные дефекты: трещины корпуса, деформированные элементы прижима, следы коррозии или зелено-серый налет на контактах.
• Аномальный падение напряжения на клемме или заметный нагрев при нормальной нагрузке (признак высокого переходного сопротивления).

Рекомендации по уходу и эксплуатации

• Проводите регламентную протяжку винтов после первичного монтажа и в рамках планового ТО, особенно на вибронагруженных объектах.
• Используйте качественные наконечники и соблюдайте рекомендуемую длину зачистки жил; не устанавливайте многопроволочную жилу без наконечника «наискосок».
• Не превышайте допустимые механические нагрузки на кабель; при необходимости обеспечьте разгрузку натяжения стяжками и направляющими.
• Держите разъемы в чистоте: удаляйте пыль сухой щеткой, при необходимости используйте изопропиловый спирт для легкой очистки контактной зоны, затем полностью высушивайте.
• Избегайте агрессивных сред и конденсата; при установке в сложных условиях применяйте защитные кожухи, уплотнения или соответствующие шкафы.
• Не перетягивайте винты; затягивайте равномерно и с контролем усилия. При первых признаках повреждения резьбы замените элемент.
• Соблюдайте совместимость по шагу и типу ответной части; используйте оригинальные ответные разъемы для минимизации износа и потерь контакта.
• При частых операциях размыкания/смыкания планируйте профилактическую замену, чтобы избежать деградации качества контакта.

Применение Phoenix Contact MSTB 2,5/ 5-ST-5,08 рационально в узлах, где важно быстрое сервисное отключение без пайки и стабильное подключение проводников. Соблюдение простых правил монтажа и ухода продлевает срок службы, минимизирует обогрев клемм и снижает риск отказов, связанных с контактными соединениями.
