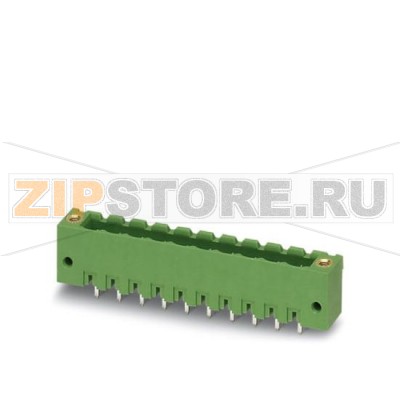

Ответная часть разъема Phoenix Contact MSTBV 2,5/ 3-GF-5,08

Описание товара

• Номинальный ток: 12 А
• Расчетное напряжение (III/2): 320 В
• Полюсов: 3
• Размер шага: 5,08 мм
• Цвет: зеленый
• Поверхность контакта: олово
• Монтаж: пайка
• Минимальный заказ: 50 шт.
• Упаковка: 50 шт.

Ответная часть разъема Phoenix Contact MSTBV 2,5/ 3-GF-5,08 предназначена для надежного и удобного подключения модульных штекерных колодок на печатные платы. Конструкция обеспечивает стабильный электрический контакт, точное позиционирование и защиту от ошибочной стыковки, что важно для промышленной автоматики, источников питания, модулей ввода-вывода, релейных блоков и другого оборудования, которое часто обслуживается и требует многократных циклов соединения/разъединения.

Корпус выполнен из термостойкого изоляционного материала, контакты имеют оловянное покрытие для оптимального баланса между ценой и надежностью. Геометрия корпуса и направляющие элементы упрощают установку ответного штекера и снижают риск перекоса при подключении. Монтаж выполняется пайкой на плату сквозным способом; при соблюдении технологических режимов пайки достигается долговременная механическая прочность и низкое переходное сопротивление соединения.

Назначение и применение

Разъем применяется в шкафах управления, на платах силовой и сигнальной электроники, в системах распределения питания и в узлах, где требуется разъемное подключение для сервисного доступа. Концепция разъемной клеммной колодки упрощает монтаж на производстве и обслуживание на объекте: плата остается закрепленной, а подсоединенные проводники снимаются вместе со штекером соответствующей серии.

Монтаж и совместимость

Рекомендуется использовать совместимые штекерные колодки серии, а также соблюдать ориентацию и глубину посадки при стыковке. При пайке важно выдерживать температурный профиль, подходящий для сквозного монтажа, подбирать диаметр отверстий под ножки контактов, удалять остатки флюса, не допуская подтеков и загрязнений в зазорах между контактами. После сборки необходимо проверить усилие вставки/извлечения и отсутствие люфта.

Типичные причины отказов

• Механические перегрузки: вибрации, удары, поперечные нагрузки на подключенный штекер вызывают трещины пайки, расшатывание контактов и повреждение корпуса.
• Перегрев: превышение допустимой нагрузки, повышенное переходное сопротивление или плохое охлаждение приводят к потемнению, деформации пластика и потерям контакта.
• Коррозия: конденсат, агрессивные среды и загрязнения ускоряют окисление оловянной поверхности, увеличивая сопротивление соединения.
• Износ: чрезмерное количество циклов соединения/разъединения или некорректная стыковка вызывают изнашивание контактных поверхностей и направляющих.
• Ошибки пайки: холодные пайки, перегрев выводов, несоответствие отверстий и маски — источники скрытых дефектов и последующих отказов.
• Загрязнение: пыль, остатки флюса и посторонние частицы снижают изоляционные расстояния и стабильность контакта.

Как понять, что запчасть вышла из строя

• Нагрев и запах изоляции, потемнение или оплавление в зоне контактов.
• Люфт штекера в посадочном месте, слабое удержание, нехарактерный легкий ход при стыковке.
• Визуальные дефекты: трещины корпуса, сколы направляющих, погнутые или утопленные штыри, следы окисления и налета.
• Периодические обрывы и нестабильность сигнала/питания при вибрации или шевелении соединения.
• Повышенное падение напряжения на контакте под нагрузкой по сравнению с соседними каналами.

Рекомендации по уходу и эксплуатации

• Поддерживать чистоту: периодически удалять пыль мягкой кистью или сухим сжатым воздухом, остатки флюса — изопропиловым спиртом с последующей сушкой.
• Защищать от влаги и агрессивных сред; при работе в сырой среде применять меры против конденсата и коррозии.
• Использовать совместимые штекеры и качественные наконечники на проводах; не применять поврежденные или изношенные ответные части.
• Стыковать без перекосов, строго по оси, без избыточных усилий; не допускать подвешивания тяжелых жгутов на разъеме без разгрузки натяжения.
• Соблюдать режимы пайки и регулярно контролировать качество паяных соединений, особенно в вибронагруженных узлах.
• Проводить профилактические осмотры по регламенту: проверка фиксации, визуальный контроль, измерение падения напряжения под рабочей нагрузкой.
• Хранить в оригинальной упаковке, защищая от пыли и УФ-излучения; перед установкой не снимать защиту контактов без необходимости.

MSTBV 2,5/ 3-GF-5,08 способствует стандартизированному и сервисопригодному подключению, сокращает время монтажа и простои при обслуживании. Соблюдение указанных рекомендаций по монтажу и уходу позволяет обеспечить длительную и стабильную работу разъема в составе оборудования.
